菲尼克斯两位及四位接线连接器结构设计

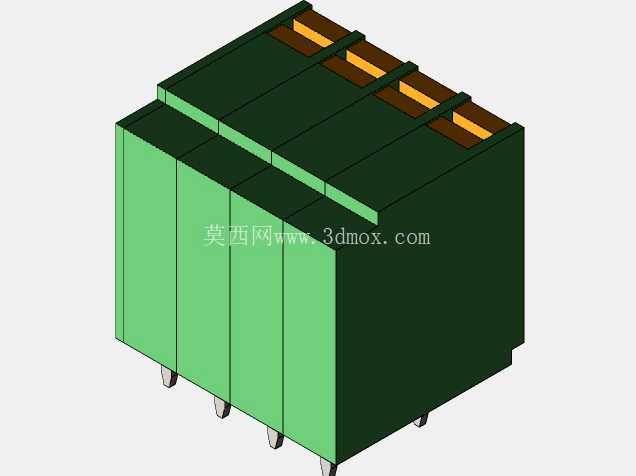

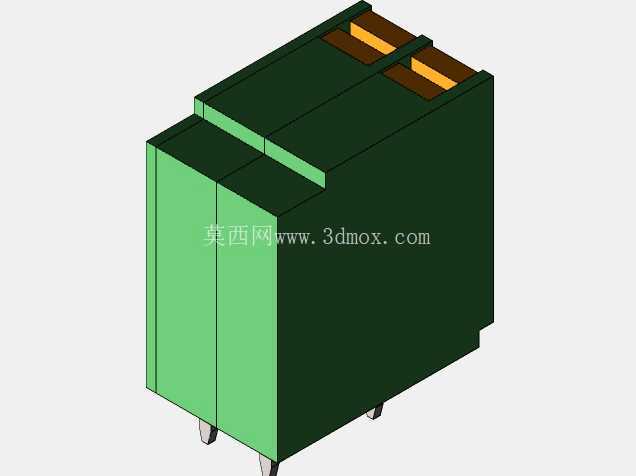

　　这款两位与四位组合的菲尼克斯系列连接器，建模时优先还原了实际装配的尺寸边界，本体的外壳采用阶梯式分块结构，两位单元和四位单元可以并排拼接使用，也能单独拆分安装在不同的接线点位，拼接处的卡扣定位尺寸完全匹配实物的装配公差，不会出现建模时拼接严丝合缝、实际装配时因为塑料件成型公差卡不进去的问题。从实际使用场景来看，这类连接器主要用于小电流信号回路的转接，比如传感器信号线的分线、控制柜内PLC输入输出端子的扩展，相比螺钉式的大电流端子，它的接线操作空间更小，适合安装在设备内部走线紧凑的区域，比如小型机械手的阀岛接线端、自动化设备操作面板的信号转接位，不需要预留太大的手部操作空间，用小号一字螺丝刀就能完成导线的压接与释放。在工业电气柜布线、现场分布式IO模块接线、小型控制设备内部信号转接场景里，这类紧凑型接线连接器的选型适配，一直是结构设计和电气设计协同阶段容易踩坑的环节——很多工程师在布局时只关注端子的额定电流、接线线径范围，忽略了安装边界的干涉问题，等到打样装配时才发现相邻端子的操作空间不足，螺丝刀无法顺利压接导线，或是连接器本体和线槽、导轨卡扣出现硬干涉，不得不返工修改安装板开孔位置。设计建模过程中，特意保留了本体底部的插针定位结构，插针的伸出长度、相邻插针的间距完全按照实物的安装尺寸绘制，工程师在做PCB布局或者安装板开孔时，可以直接调用模型的安装基准，不需要再手动核对样本上的二维尺寸，避免了二维尺寸转三维时容易出现的坐标偏移问题。外壳的表面做了防滑的筋位处理，虽然建模时没有刻意做表面纹理的细节渲染，但筋位的位置和凸起高度都和实物保持一致，方便现场接线时手指捏住本体完成插拔操作，不会因为外壳过于光滑导致插拔时滑脱。

　　顶部的接线孔位做了倒角导向，导线插入时不需要刻意对准孔位中心，顺着倒角就能顺利插进接线腔，这个细节在实际布线时非常实用，尤其是在柜内光线不好、操作空间狭窄的位置，带导向倒角的接线孔能大幅降低接线的难度，减少单根导线的压接时间。很多新手工程师在做这类连接器建模时，容易忽略接线状态下的尺寸边界——比如导线插入后，导线绝缘层会高出接线孔一部分，压接用的螺丝刀插入操作孔时也会有一定的伸出长度，这款模型在绘制时就考虑到了这些动态尺寸，预留了足够的操作空间校验基准，工程师在做整体布局时，可以直接模拟接线完成后的状态，检查相邻元件之间是否存在干涉，不需要后期再手动调整元件间距。

　　从安装适配性来看，这款连接器既可以直接焊接在PCB板上，也能通过配套的底座卡在标准DIN导轨上，模型里还原了底部卡扣的活动行程，在做导轨安装布局时，可以模拟卡扣卡入导轨的全过程，检查卡扣和导轨之间的配合间隙是否合理，会不会出现卡入后松动、或是拆卸时卡扣无法顺利脱开的问题。对于设备内部的走线设计来说，连接器的出线方向也会直接影响线槽的布置，这款模型的接线孔垂直于本体安装面，导线接好后是垂直向上引出，不会和安装面下方的元件产生干涉，适合安装在控制板的边缘位置，导线接好后可以直接顺着侧边的线槽排布，不需要额外做弯线处理，能减少导线的弯折应力，提升长期使用的可靠性。

　　在做设备的维护性设计时，这类紧凑型连接器的优势也很明显，相比直接焊接在板上的导线，采用连接器转接的方式，在更换板卡或者检修回路时，不需要逐个拆焊导线，只需要把连接器从插座上拔下就能完成部件的分离，大幅降低现场维护的时间成本。建模时特意核对了两个不同位数单元的拼接公差，两个单元并排拼接后，整体的宽度尺寸是单个单元宽度的累加，没有额外的拼接缝隙，安装孔的位置也保持在同一条直线上，不管是单个安装还是多联拼接，都能适配统一的安装孔位，不需要针对不同位数的端子单独设计安装孔，能减少安装板的加工种类，降低生产环节的物料管理成本。
