T8梯形丝杠配套方形螺母安装座壳体

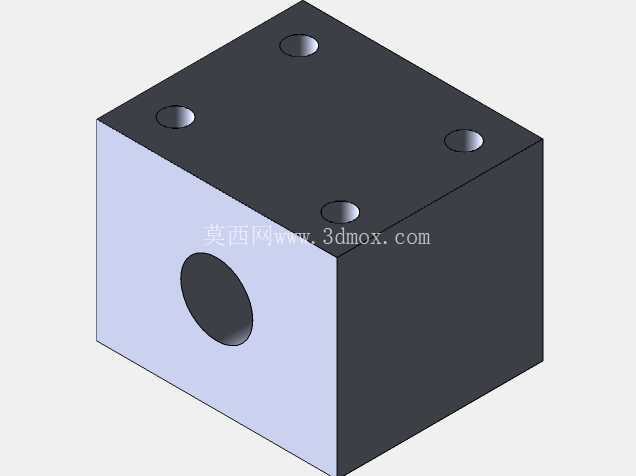

　　在轻载直线传动的各类非标自动化、小型数控改造、桌面级运动平台搭建场景中，T8梯形丝杠是成本可控、维护便捷的常用传动部件，而配套的螺母壳体是衔接丝杠螺母与运动负载的核心衔接零件，直接决定传动副的安装精度与运行稳定性。这款方形结构的T8螺母壳体，整体采用方块式构型，区别于常见的圆形法兰螺母座，四个角点位置预留的沉头安装孔，可直接通过内六角螺栓将壳体固定在运动滑台或者负载安装板上，安装孔的孔位公差按照常用的T8丝杠配套安装间距设计，无需额外加工转接板即可适配多数标准滑台型材的安装孔位，大幅降低现场装配的配做工作量。

　　壳体正面的贯通孔用于嵌装T8梯形丝杠的铜螺母，孔内径与T8螺母的外径采用过渡配合设计，装配时可通过压装或者侧面紧定螺钉完成螺母的周向与轴向固定，避免丝杠传动过程中螺母跟转、窜动导致的传动背隙过大问题。从安装边界来看，整体方块的外轮廓尺寸规整，六个面均为平面，在做机构布局时可以直接以壳体的侧面作为定位基准，不需要额外设计定位凸台，对于空间紧凑的小型设备来说，这种规整的方形结构可以最大化利用安装空间，不会出现圆形法兰座在边角位置干涉其他部件的问题。

　　在实际应用场景中，这类螺母壳体常被用在3D打印机Z轴升降机构、小型点胶机的进给轴、桌面雕刻机的运动轴、自动测试设备的位移调节模组上，相比直接将铜螺母固定在负载板上的安装方式，独立的壳体结构可以将螺母的受力均匀分散到四个安装点上，避免单点固定导致的螺母偏斜，有效降低丝杠运行过程中的卡顿、磨损不均问题。设计这款壳体的时候，需要重点关注几个核心尺寸的公差控制：首先是螺母安装孔的轴线与壳体安装底面的垂直度，这个公差如果超差，会导致丝杠与安装导轨不平行，运行时阻力陡增，严重时甚至会出现丝杠抱死的情况；其次是四个安装孔的位置度，要保证和配套滑台的孔位完全对齐，避免强行锁附螺栓导致壳体产生内应力，长期运行后出现形变；另外壳体的厚度方向尺寸要匹配T8螺母的长度，保证螺母装入后不会突出壳体端面，避免和其他运动部件发生刮擦。壳体的材质通常选用6061铝合金做阳极氧化处理，兼顾轻量化与结构强度，也有部分重载场景会选用45号钢做发黑处理，提升壳体的刚性与耐磨性能。在装配流程中，需要先将T8铜螺母压入壳体的安装孔内，锁紧侧面的紧定螺钉，再将壳体整体套入丝杠，最后通过四个角的螺栓将壳体固定在运动滑台上，装配完成后需要手动转动丝杠，检查整个行程范围内是否有卡顿、阻力不均的情况，若存在阻力偏大的问题，可适当松脱安装螺栓微调壳体位置，直到丝杠运行顺畅后再完全锁紧螺栓。

　　这种方块式的螺母壳体相比传统的圆形法兰座，还有一个明显的优势，就是可以在壳体的侧面拓展安装限位触发片、防尘刷等附件，平面结构更便于附件的固定，不需要额外设计弧形适配的安装支架，对于需要做行程限位、丝杠防尘的场景来说，能减少不少附属零件的设计工作量。在日常维护中，这类壳体基本不需要额外保养，只需要定期检查安装螺栓是否松动，清理壳体表面积攒的加工碎屑、粉尘即可，相比集成式的螺母座，这种分体式的壳体如果出现螺母磨损的情况，只需要拆开紧定螺钉更换内部的铜螺母，不需要拆卸整个壳体与滑台的连接，维护效率更高，也能降低维护成本。
