曲柄滑块式气动驱动执行机构结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1126127
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计
  • 曲柄滑块式气动驱动执行机构结构设计

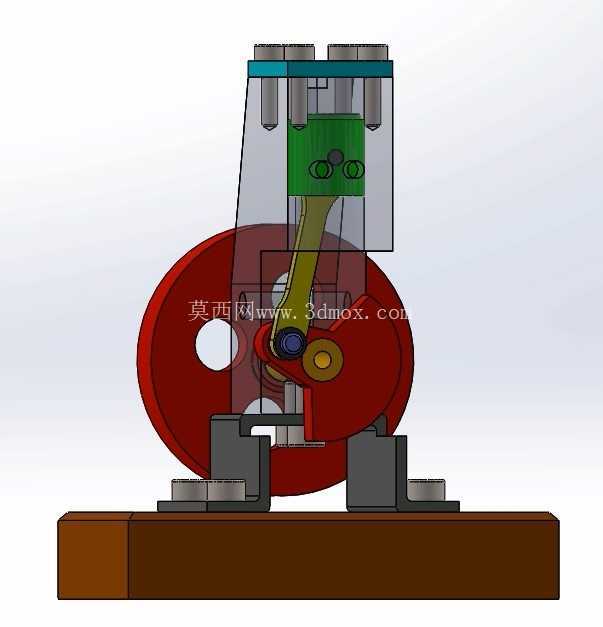

  这套气动驱动执行机构的核心是将压缩空气的压力能转换为连续回转的机械能,在工业现场的小型自动化产线、工装夹具回转工位、轻工包装设备的间歇驱动环节都有广泛适配空间,相比同功率等级的电动驱动单元,它具备过载自动卸荷、启动扭矩大、无需额外防爆处理的特性,在有易燃易爆气体的涂装、粉体输送工位也能稳定运行。从结构组成来看,整套机构采用立式布局,底部为一体式安装基座,通过四个对称布置的螺栓孔完成与设备机架的固定,安装时需保证基座上平面的平面度公差不超过0.05mm,避免后续曲柄回转时出现卡滞。

  基座上方承载着曲柄回转组件与气缸缸体,曲柄采用圆盘式偏心结构,偏心距经过精确计算,匹配活塞的有效行程,保证活塞在气缸内的往复运动能够无死点地转换为曲柄的整周回转,曲柄与输出轴之间采用平键连接,输出轴端可根据实际负载需求加装带轮、齿轮等传动件,适配不同的扭矩输出场景。气缸部分采用单活塞双作用结构,缸体为透明可视化设计,方便调试阶段观察活塞的运行位置与密封件的磨损状态,活塞与曲柄之间通过分体式连杆连接,连杆大头采用剖分式轴承结构,与曲柄偏心轴颈配合,小头通过活塞销与活塞连接,两处铰接位置都预留了润滑脂注油通道,日常维护时可直接通过注油嘴补充润滑,无需拆解整体结构。

  设计过程中优先考虑了安装边界的适配性,整套机构的横向安装尺寸不超过基座的轮廓范围,纵向高度从基座底面到气缸顶部的距离控制在紧凑区间,不会占用过多的设备安装空间,气缸的进气口与排气口布置在缸体顶部两侧,采用标准气动管螺纹接口,可直接与现场的气动管路快速连接,无需额外加工转换接头。在功能特性上,这套机构可以通过调节进气压力来调整输出扭矩与回转速度,进气压力在0.4-0.8MPa区间内可实现无级调速,适合对转速稳定性要求不高但需要大启动扭矩的工位,比如小型物料的翻转机构、输送带的间歇驱动单元、工装夹具的旋转换位工位。

  结构设计时规避了传统叶片式气动马达低速扭矩不足的问题,采用曲柄滑块的刚性传动结构,在低转速工况下也能输出稳定的扭矩,不会出现叶片式马达常见的低速爬行问题。安装调试阶段需要注意曲柄的初始位置调整,当活塞处于上止点时,曲柄的偏心位置需要偏离中心线微小角度,避免启动时出现机械死点,保证通气后机构能够顺利启动。整套机构的运动部件都做了限位防护,曲柄回转区域预留了足够的安全间隙,不会与基座或安装机架产生运动干涉,气缸的活塞行程两端设置了缓冲气垫,减少活塞到达行程端点时的机械冲击,降低运行过程中的噪音与零件磨损。从实际选型适配的角度来看,这套机构适合作为小型自动化设备的动力源,不需要搭配复杂的电控系统,仅通过气动换向阀就可以实现正反转控制,响应速度快,在频繁启停的工况下使用寿命远高于同功率的电动马达,也不会出现电机频繁启停导致的过热烧毁问题。
