这套蜗轮蜗杆传动结构,核心是通过交错轴间的啮合实现大传动比的动力传递,在输送线驱动、小型自动化工位转台、食品包装机械的进给单元、轻工设备的低速重载输出端都有广泛适配场景,相比平行轴齿轮减速,同等传动比下结构更紧凑,还能实现反向自锁,在需要防止负载倒拖的垂直升降类工位中,能省去额外的制动结构,降低整套传动链的复杂度。从结构设计逻辑来看,整体采用方形封闭式箱体,箱体内腔预留了充足的润滑油储留空间,蜗杆轴沿箱体长度方向贯穿布置,两端通过法兰式轴承座与箱体连接,轴承座端盖设置了密封槽,可适配骨架油封实现轴伸处的动密封,避免运行过程中润滑油泄漏,同时阻挡外界粉尘、切削碎屑进入箱体内部磨蚀啮合面。
蜗轮轴与蜗杆轴呈空间90度交错布置,蜗轮通过键连接固定在输出轴上,轴端同样采用带密封的轴承支撑结构,两端轴伸都设计了带键槽的连接端,可适配联轴器、同步带轮或者链轮,方便对接不同的负载端接口。设计过程中优先考虑了安装边界的适配性,箱体外形为规整的立方体结构,底面预留了安装固定的螺栓过孔位置,可直接通过螺栓固定在设备机架的安装平面上,不需要额外设计转接安装板;输入轴与输出轴的轴伸长度、轴径都按照常规传动接口的尺寸序列设计,能直接匹配市面常见的标准传动连接件,减少非标定制件的使用。

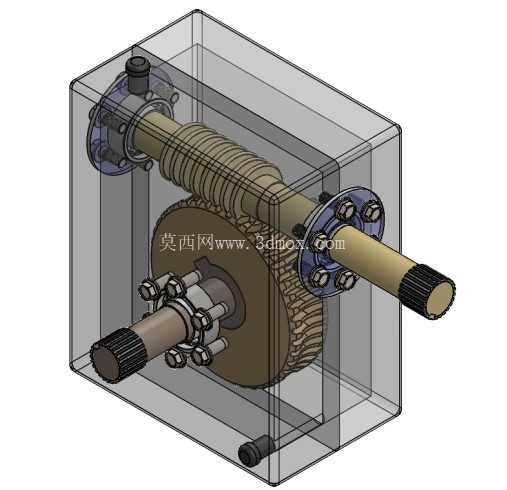

啮合副的参数匹配上,蜗杆采用渐开线齿形,加工工艺成熟,蜗轮采用与之适配的齿面弧度,保证啮合过程中齿面接触面积足够,降低单位面积的接触应力,延长传动副的使用寿命,同时啮合过程中多齿同时参与接触,传动平稳性优于单对直齿轮传动,运行噪音更低,适合对运行静谧性有要求的车间工位。箱体采用透明化的结构表达,能清晰看到内部的轴系支撑、啮合位置、紧固件布置,方便结构设计人员参考轴系的跨距布置、轴承选型的位置、密封结构的设计方式,在做同类减速结构设计时,可以直接参考其支撑点的间距设置,避免因为轴跨距过大导致轴系刚度不足,运行过程中出现蜗杆挠曲变形、啮合偏载的问题。
在设备选型适配时,这类蜗轮减速结构适合输入转速不超过1500rpm的工况,因为蜗杆传动的滑动摩擦占比高,高速运行下发热量大,长期高速运行会导致润滑油温升高过快,密封件老化加速,因此在连续运行的工况下,需要匹配对应的散热结构,或者在箱体上预留油位观察、换油的接口,方便后期维护。从装配逻辑来看,整个结构的装配顺序清晰,先将蜗轮与输出轴组装为轴系组件,从箱体侧面的安装口装入箱体内,再装入蜗杆轴系,最后锁紧两端的轴承端盖,装配过程不需要特殊工装,普通装配钳工即可完成组装,后期维护更换密封件或者轴承时,也不需要完全拆解整个箱体,只需要拆开对应端盖即可操作,降低了后期运维的难度。轴系上的紧固件都采用标准内六角圆柱头螺钉,采购替换方便,轴承座与箱体的配合面设置了定位止口,保证装配时轴系的同轴度,避免因为装配错位导致轴承额外受力,缩短轴承使用寿命。在实际应用中,这类减速结构常被用在小型输送线的驱动端,将电机的高转速低扭矩输出,转换为低转速大扭矩的动力,驱动输送带运行,也可以用在小型工装的回转驱动上,带动工装夹具实现分度回转,因为其反向自锁的特性,在垂直升降的小型工位上,停机后不会因为负载自重出现下滑,提升设备运行的安全性。
