齿轮传动式倒立摆机械结构设计

　　这套倒立摆机械结构采用多级齿轮啮合作为核心传动路径，底部设置带安装孔的方形基座，可直接固定在光学平台或实验台架上，基座安装孔位间距适配常规工业铝型材的槽口尺寸，无需额外加工转接板即可完成装夹固定。传动部分采用三级直齿轮减速布局，输入轴预留标准联轴器安装位，可适配不同规格的伺服电机或步进电机输出端，齿轮啮合侧隙控制在0.02mm以内，保证摆杆角度调节的响应精度，避免传动间隙带来的控制滞后问题。摆杆采用空心轻质金属杆设计，杆身设置两个可调节位置的限位环，可根据实验需求调整摆杆的重心位置，也可加装不同重量的配重块改变系统转动惯量，适配不同的控制算法验证场景。

　　整套结构的传动箱体采用一体式镂空设计，既减轻了整体自重，也能直观观察内部齿轮的啮合状态，方便调试阶段排查卡滞、异响等传动故障，箱体侧壁预留轴承安装位，采用深沟球轴承支撑各传动轴，转动阻尼控制在极低水平，减少机械摩擦对平衡控制精度的干扰。从实际应用场景来看，这类倒立摆结构是控制理论教学、运动控制算法验证的核心实验载体，可用于验证PID控制、模糊控制、神经网络控制等多种算法的实际控制效果，也可作为高校自动化、机械电子工程专业的课程设计、科创竞赛的基础机械平台。

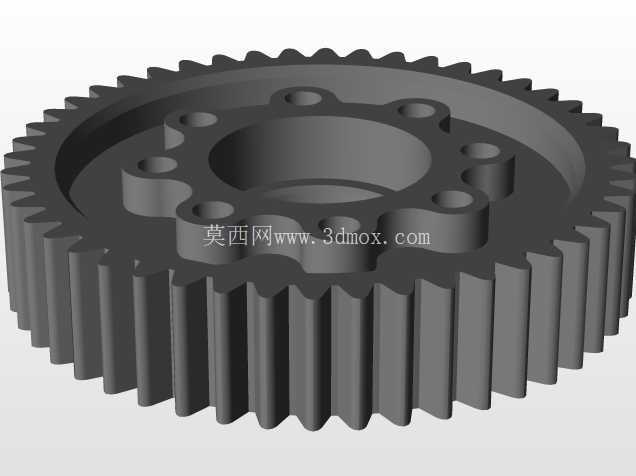

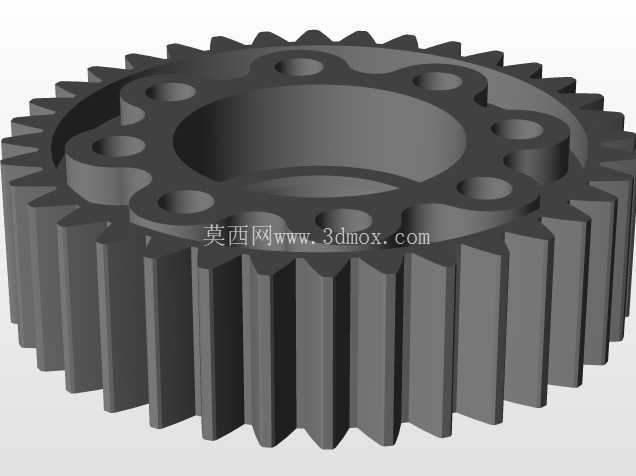

　　设计过程中优先考虑了传动刚性与运动灵活性的平衡，齿轮模数选用0.8模，既保证足够的传动扭矩承载能力，也不会因为齿轮尺寸过大增加整体结构的转动惯量，摆杆顶端设置可拆卸的端帽，可加装角度传感器、加速度计等检测元件，无需额外打孔改造即可完成检测元件的安装固定。安装边界方面，整套结构底部基座的长宽尺寸控制在120mm80mm范围内，摆杆最大伸展高度为480mm，摆杆摆动过程中最大回转半径为60mm，在实验台面上布置时预留150mm150mm的安装空间即可满足全行程摆动需求，不会与周边的传感器、接线端子产生运动干涉。

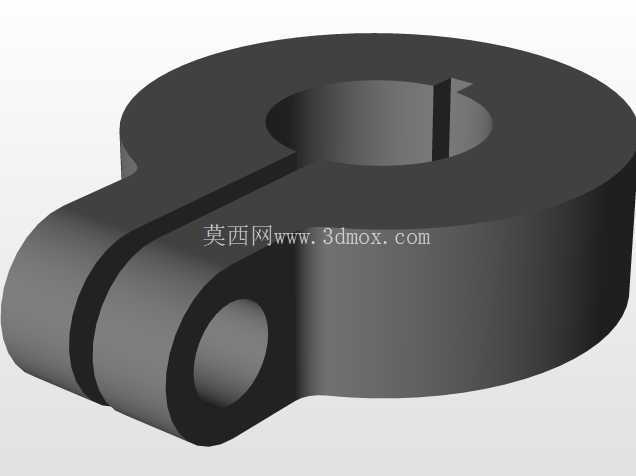

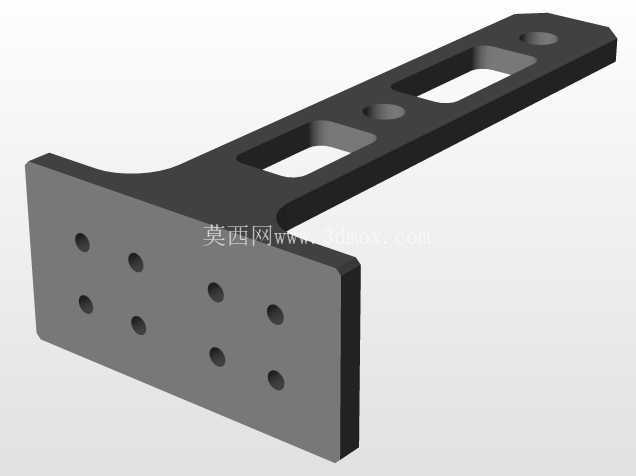

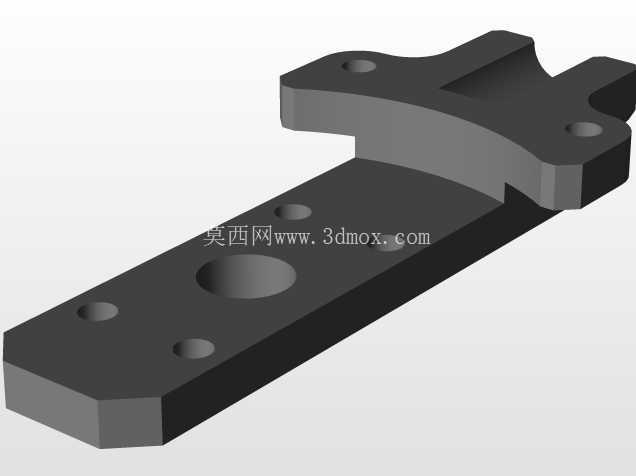

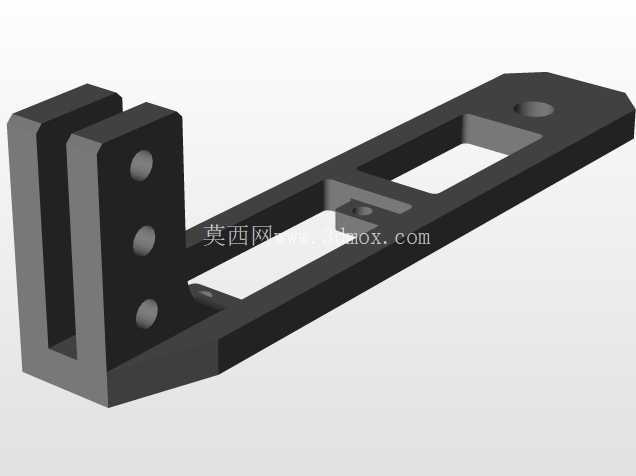

　　结构的各传动轴均采用同轴度公差0.01mm的加工精度要求，保证齿轮啮合过程中不会出现偏载、打齿问题，输入轴与输出轴的中心距严格按照齿轮啮合参数计算加工，装配时无需额外调整垫片即可达到理想的啮合侧隙，降低了装配调试的难度。摆杆与输出轴的连接采用抱紧式夹块结构，松开夹块螺丝即可快速调整摆杆的初始安装角度，也可更换不同长度、不同材质的摆杆，拓展不同的实验工况，夹块的抱紧力经过校核，在摆杆快速摆动过程中不会出现打滑移位问题，保证角度传递的准确性。整套结构没有冗余的装饰性设计，所有结构特征都服务于传动精度、安装便利性、调试便捷性的实际需求，外露的传动部分也方便学习者直观理解运动传递路径，对照机械结构理解控制算法的执行逻辑，相比封闭式外壳的倒立摆实验台，更适合教学场景下的原理展示与结构拆装学习。
