MG995金属齿轮高扭矩标准舵机结构

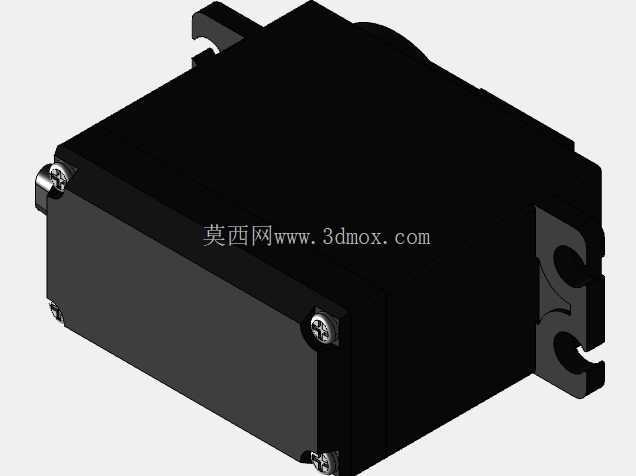

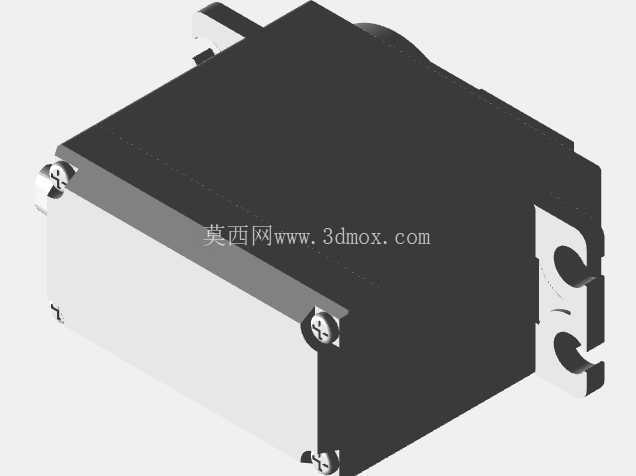

在做小型机器人关节、遥控车转向、航模舵面控制这类需要精准角度输出的项目时，选型阶段往往会先锁定MG995这类标准尺寸舵机，毕竟它的安装孔位是行业通用规格，不用额外做转接件就能适配绝大多数现成的支架、摇臂，能省不少结构适配的功夫。这款舵机的三维还原完全按照实物测绘尺寸来做，整体外形尺寸控制在40.8×19.8×42.3mm，和市面流通的同型号产品尺寸偏差控制在0.1mm以内，做装配干涉检查的时候完全可以直接调用，不会出现装不上的问题。

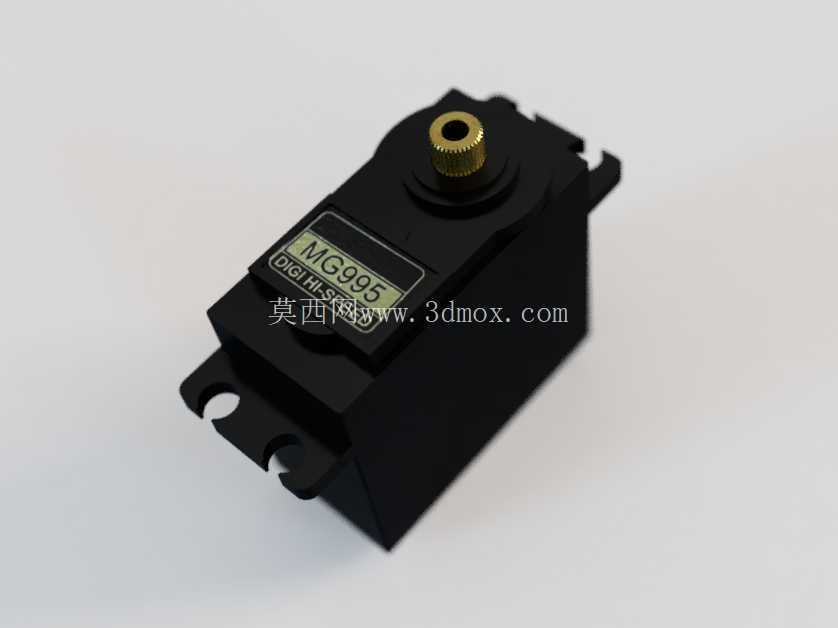

从结构细节来看，输出轴采用黄铜镟出的花键结构，和标准金属舵盘的配合间隙还原到位，不会出现建模时花键齿形不对、装配后舵盘打滑的问题；安装座做了双法兰耳设计，四个固定孔的位置、孔径都严格对应实物，M3螺丝可以直接穿过孔位完成固定，建模时连安装耳处的倒角、应力释放槽都做了还原，做有限元受力分析的时候能更准确模拟安装后的受力状态。外壳部分还原了原厂的压纹标签区域，标签上的标识位置和实物一致，做渲染出图的时候不用额外贴素材就能达到逼真的展示效果；外壳上的M3工艺孔细节、合模线位置也都做了还原，不是那种光溜溜的简化外壳，做整机装配展示的时候质感更贴近实物。

实际应用里，这类舵机常被用在Arduino开源项目的执行端，比如小型机械臂的关节转动、智能小车的转向机构、航模的升降舵/方向舵控制，也会被用在自动化小设备的工位切换、物料拨送机构上，因为它的扭矩足够带动10kg以内的负载做0-180度的角度转动，金属齿轮的结构也比塑料齿轮舵机更耐冲击，不会因为频繁正反转或者负载突增就打齿报废。建模的时候特意针对齿轮传动部分做了结构优化，还原了内部金属齿轮组的啮合位置，做运动仿真的时候可以直接设置舵机的转动角度范围，模拟实际工作时的齿轮传动状态，不用再额外拆解模型补做内部结构。

做结构设计的时候，很多工程师会忽略舵机出线位置的预留，这个模型里把舵机尾部的出线槽位置、出线方向都做了准确还原，在做整机布局的时候可以提前规划走线空间，避免出现装配后线材被外壳压住、磨损短路的问题。另外舵机输出轴的中心高度、安装耳的底面到输出轴端面的距离都严格按照实物测量值制作，在做摇臂长度计算、转动行程校核的时候，直接测量模型尺寸就能得到准确数值，不用反复拿实物核对。

针对3D打印舵机支架的场景，这个模型的安装孔位、外形轮廓精度足够，直接把模型导入切片软件就能做配合尺寸的适配，打印出来的支架不用二次修锉就能顺利装入舵机；做机械仿真的时候，因为模型的重量分布、重心位置都和实物接近，模拟舵机带负载转动时的整机震动、姿态变化也更贴近真实情况。很多新手建模的时候会把舵机的输出轴花键做成光轴，或者把安装耳的厚度做薄，导致后续加工出来的零件装不上，这个模型完全规避了这类问题，所有配合尺寸都经过实物核对，不管是做方案展示、结构校核还是3D打印适配都能直接使用。

在CAD原型制作环节，调用这个模型可以快速完成舵机部分的装配，不用从零开始绘制每个细节，能大幅缩短建模周期；做产品宣传渲染的时候，模型表面的质感、标签细节都已经处理到位，调整材质参数后就能输出逼真的效果图，不用再花时间做外观细节的修整。针对电子类项目的外壳布局设计，这个模型的外形尺寸准确，可以提前在外壳上预留出舵机的安装槽位、检修开口，避免后期开模或者打印外壳后出现尺寸不匹配的问题。
