带丝杆传动结构的电磁制动执行装置

这套电磁制动执行装置，核心作用是通过电磁力触发机械动作，对配套旋转圆盘施加可控制动力矩，在各类需要精准停位、负载保持、紧急制动的工业传动场景中都能适配。从实际应用场景来看，这类结构常配套在长距离直线输送线的驱动端、自动化仓储堆垛机的行走机构、小型起重设备的卷扬机构，以及需要频繁启停的精密传动工位上，相比纯摩擦式常闭制动，它的触发响应更快，制动间隙的调整冗余量更大，不会因为长期磨损出现制动力矩骤降的问题。

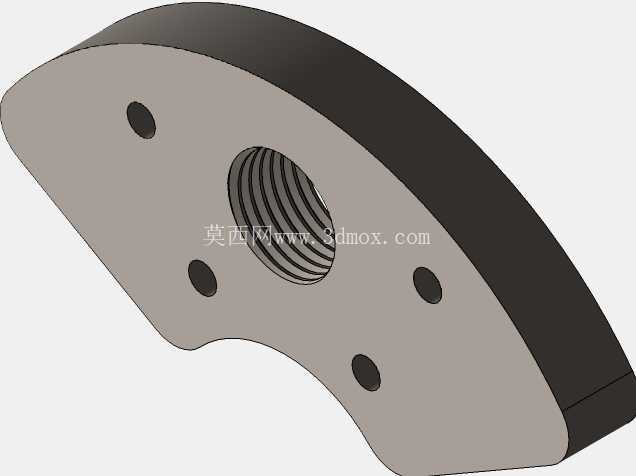

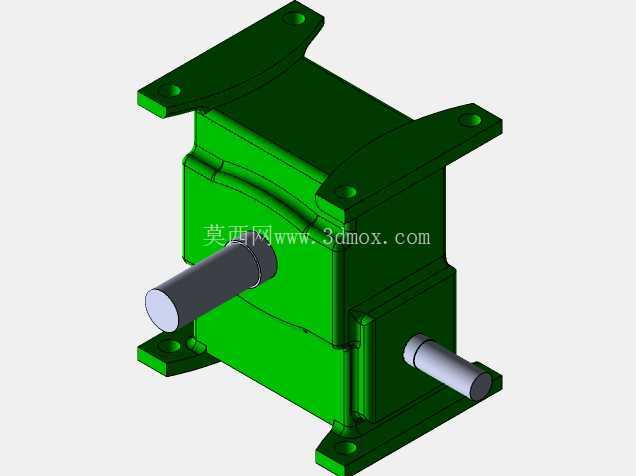

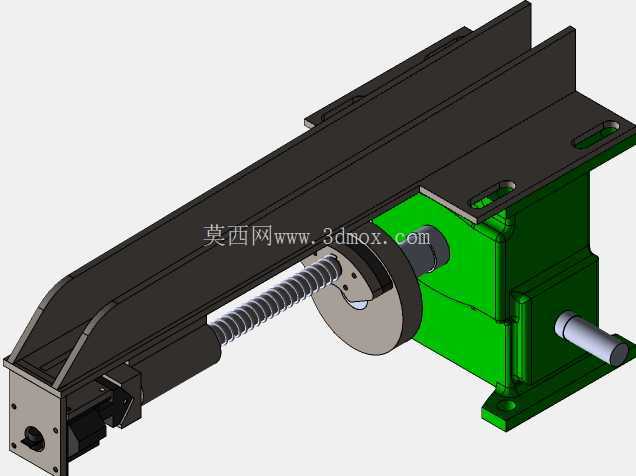

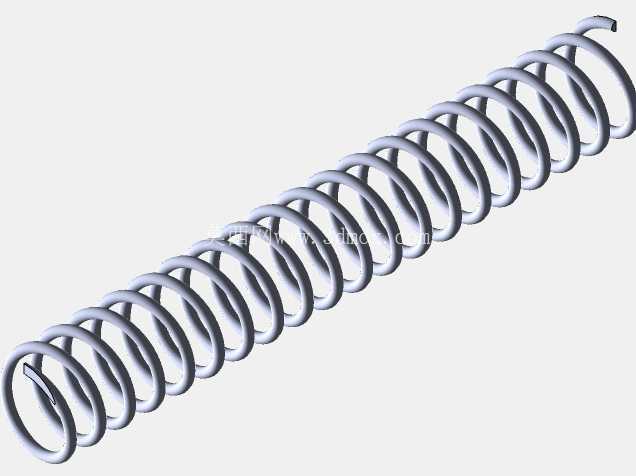

从功能特性上拆解，装置集成了直线传动与制动触发两个功能模块，绿色箱体部分是电磁驱动与力矩放大的核心腔体，内部集成电磁线圈、衔铁吸合结构以及增力杠杆组，通电时衔铁吸合带动内部摆臂动作，推动前端的制动块压向旋转圆盘的摩擦面，断电时内置的复位弹簧会带动制动块快速回位，避免带刹运行造成的摩擦片异常磨损。前端延伸的长条形安装支架集成了丝杆传动副，这套丝杆不是用来传递制动力，而是用来调整制动块与圆盘之间的初始间隙，现场安装时不需要额外加调整垫片，只需要转动丝杆端部的调节螺母，就能精确控制制动间隙在0.2mm到0.5mm的合理区间，适配不同厚度的制动圆盘，也能在摩擦片磨损后快速补偿间隙，减少设备维护的停机时间。

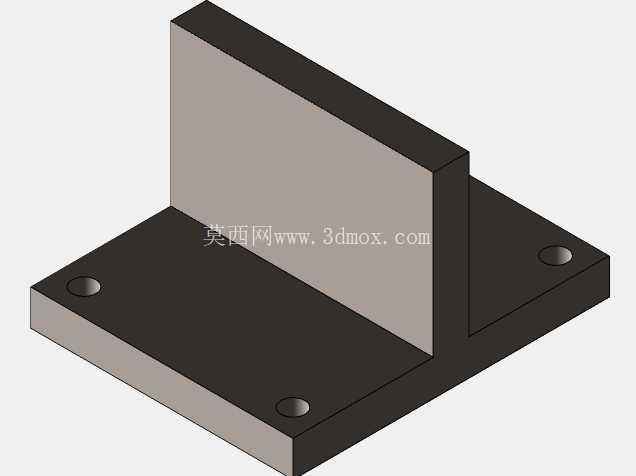

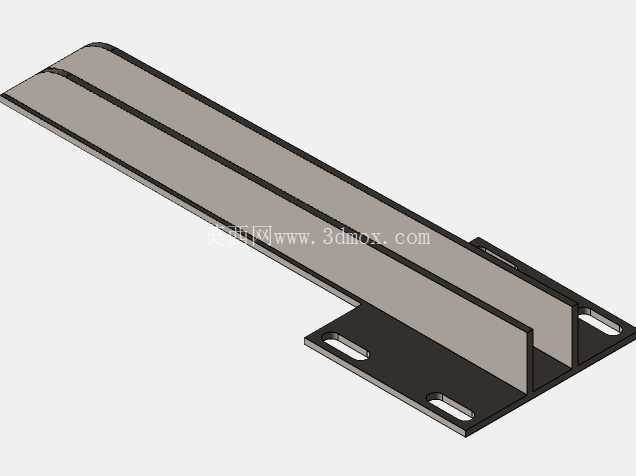

设计思路上，整套结构采用模块化拼接逻辑，安装底座与上部支架采用分体式螺栓连接，不需要焊接加工，所有零部件都可以单独拆卸更换，电磁腔体的输出轴与制动摆臂采用平键连接，传递扭矩的同时方便拆装。支架部分采用折弯钢板焊接成型，受力方向做了加强筋翻边处理，在制动瞬间能承受最大120N·m的反作用力矩，不会出现支架变形导致的制动偏磨问题。丝杆部分采用梯形螺纹，具备自锁特性，调整完间隙后不需要额外加锁止结构，就能保持调整位置不变，避免设备运行振动导致间隙偏移。

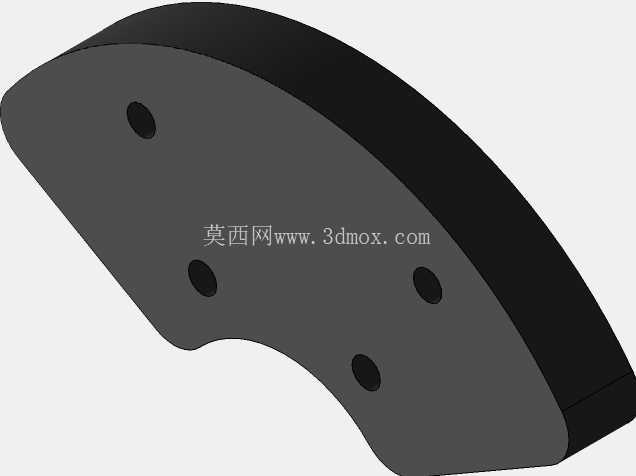

外形尺寸与安装边界方面，整套装置总长度约420mm，安装底座的两个安装孔中心距为120mm，底座宽度为85mm，电磁腔体部分的高度为160mm，前端支架的安装面距离制动圆盘中心的高度为110mm，安装时需要保证制动块的摩擦面与圆盘端面的平行度误差不超过0.1mm，否则会出现局部接触导致制动力矩不足。装置的出线口位于电磁腔体的侧后方，预留了150mm的线缆弯曲空间，现场布线时不会与周边的传动部件产生干涉。制动块采用耐磨铜基粉末冶金材质，正常工况下使用寿命不低于10万次制动循环，更换时只需要拆下前端的压盖螺栓，不需要拆解整个支架，维护操作空间只需要预留前端100mm的操作距离即可，适配设备内部狭窄的安装空间。

从实际选型适配的角度，这套制动装置可以匹配直径150mm到250mm、厚度10mm到20mm的钢制制动圆盘，适配的传动轴转速最高不超过1500rpm，环境工作温度在-10℃到60℃之间，不适合在有强腐蚀、高粉尘的恶劣工况下直接使用，若要在这类场景应用需要额外加装防尘密封罩。整套结构的受力路径经过优化，制动时的反作用力直接通过底座传递到设备机架，不会对丝杆传动副产生额外的径向载荷，避免丝杆弯曲变形，保证间隙调整机构的长期可靠性。
