汽车后保险杠下扰流扩散器结构

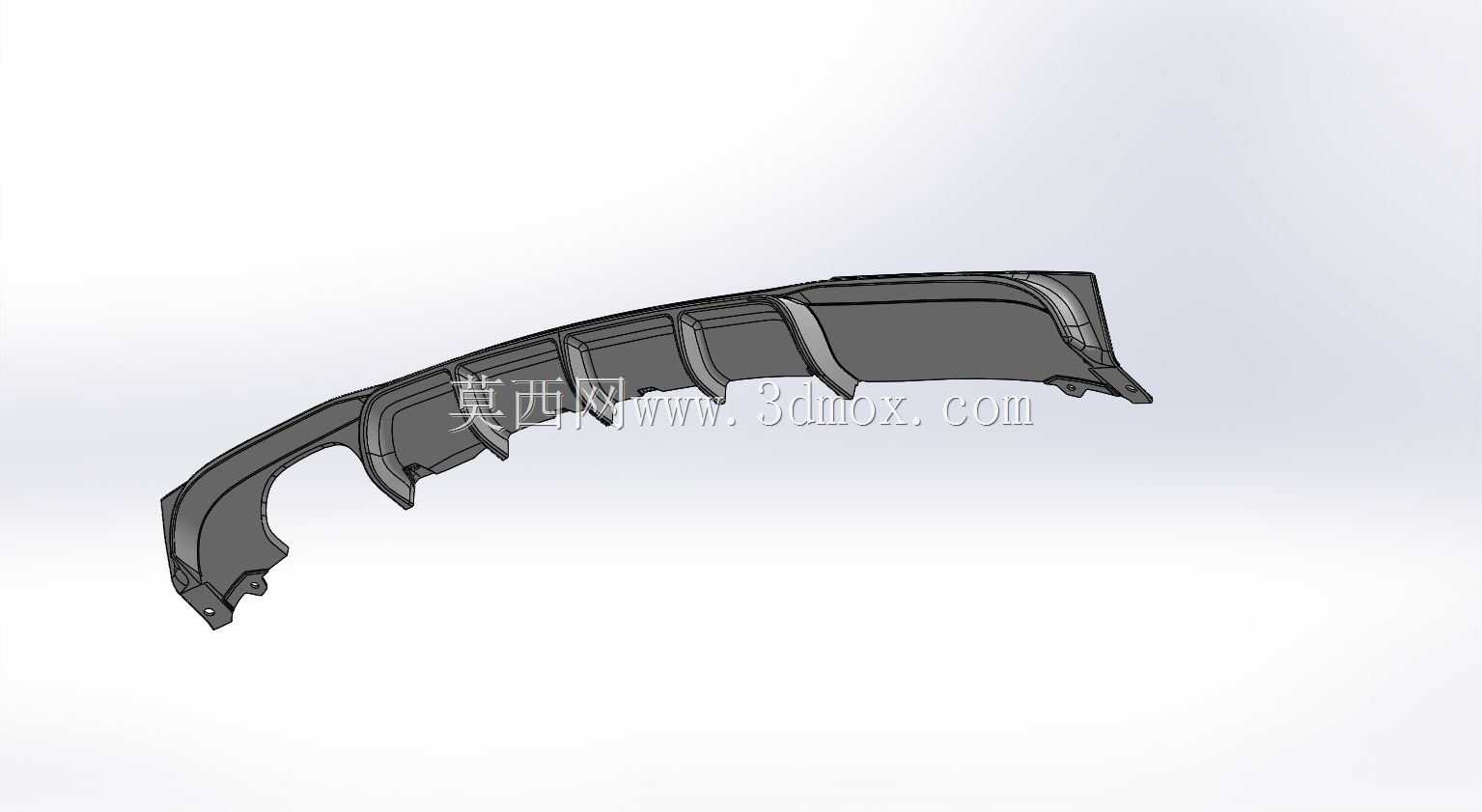

　　该模型呈现的是乘用车后保险杠下部的扰流扩散器类外覆盖件，整体为长条形薄壁曲面结构，安装边界集中在后保险杠下沿、后围底板及两侧轮罩附近。零件沿车辆横向延展，中部形成连续的导流筋与分隔槽，左右两端带有明显的上翘包边和安装耳，用于与保险杠本体、底盘护板或后围支架形成贴合。此类部件在改装车、运动版车型以及空气动力学套件中较为常见，主要作用是梳理车底气流，降低车尾紊流和升力，同时在视觉上强化后包围的层次感与运动属性。

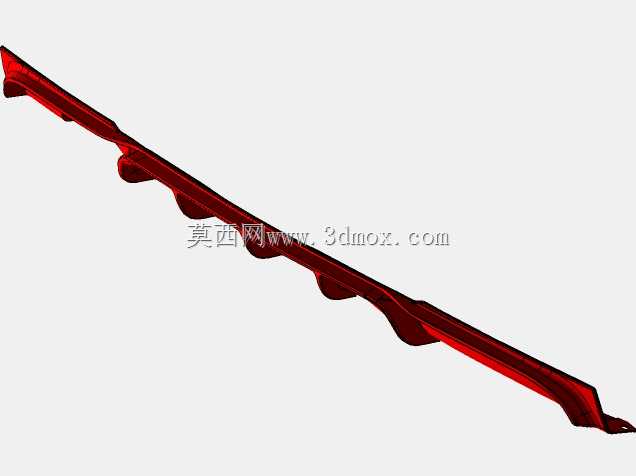

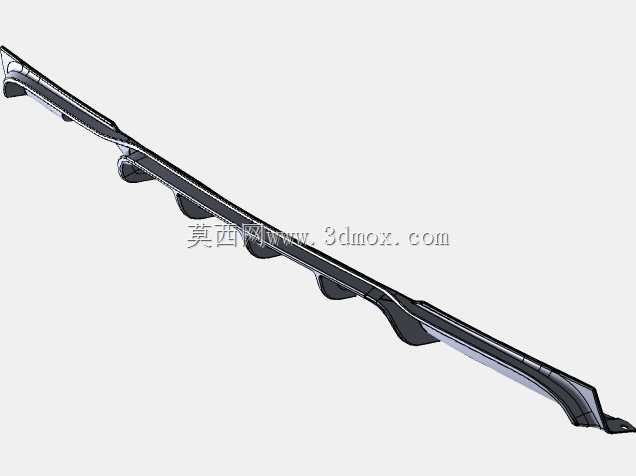

　　从结构形态看，零件并非简单平板，而是由多段复杂自由曲面拼接而成。上边缘需要跟随后保险杠下轮廓，下边缘则承担气流导出与造型分割功能；中间若干纵向导流叶片将底部通道分隔成多个区域，使气流在车尾扩散段内逐步减速、增压，减少高速行驶时底盘气流突然脱离造成的涡流。两侧端部造型向内收拢，并预留与轮罩或保险杠侧段相接的过渡面，能够避免外露缝隙破坏外观连续性。端部还可见小孔、凸台和折弯边，这些特征通常对应螺栓、卡扣或定位销的安装位置。

　　在实际整车布置中，该件位于车尾最下方，工作环境同时受到气动载荷、路面飞溅、碎石冲击和温度变化影响。设计时需要重点控制与排气尾管、拖车钩、倒车雷达、后反光片以及后备厢开启边界的间隙。若车型采用双边排气或装饰性排气口，扩散器两侧还需开出避让孔，并在孔周增加翻边或加强筋，以保证薄壁件在振动工况下不产生颤振。模型中左右侧的弧形缺口即体现了对周边底盘或排气区域的避让思路，说明建模时并非只关注外观面，而是考虑了装配空间关系。

　　建模思路上，这类零件通常先依据整车后端面和保险杠主曲面建立外造型面，再沿法向进行抽壳，形成均匀壁厚。外表面要求高光顺度，相邻曲面之间需保持曲率连续，否则注塑或喷漆后容易出现光影畸变。内侧则根据安装需求增加安装座、卡扣座、加强筋和定位结构。纵向导流叶片不能孤立存在，其根部与主体壁面交接处应设置圆角过渡，以降低应力集中，并改善塑料熔体在模具型腔内的流动。对于细长悬臂区域，还需通过加厚根部、增加背筋或优化拔模角度来控制翘曲。

　　尺寸与安装边界方面，零件长度基本覆盖车尾下部宽度，高度相对较小，但曲面深度变化明显。前端搭接边通常藏入保险杠或底盘护板内部，后端外露边则需要控制边线直线度和面差。安装点分布应遵循“两端定位、中间辅助”的原则：一侧采用主定位孔约束横向和纵向位移，另一侧采用副定位孔吸收热膨胀，其余点位通过卡扣或螺钉压紧。若全部采用刚性固定，塑料件在日晒和发动机辐射热影响下会产生热应力，严重时出现凸起、异响或连接点开裂。

　　从制造角度看，该类零件多采用注塑成型，材料可选PP+EPDM、ABS或改性PP等，兼顾韧性、耐候性和表面处理需求。外表面若需喷漆或皮纹处理，分型线应尽量布置在不可见棱边或装配贴合面上；深腔和导流槽位置要校核拔模方向，避免倒扣导致抽芯机构复杂。模型中多处竖向筋条和端部翻边，既服务于气流导向，也提高了零件抗弯刚度。对于工程人员而言，该三维结构可用于后保险杠总成干涉检查、气动附件造型验证、安装点布置以及模具分型参考，能够较完整地表达汽车后下扰流件从外观曲面到装配边界的设计逻辑。
