通讯设备用弧形安装固定连接支座结构

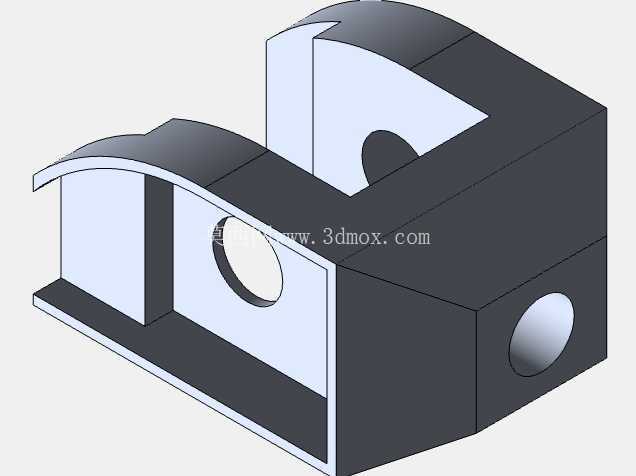

　　在通讯终端设备的内部结构装配场景中，这类异形连接支座属于承担定位与载荷传递的核心小型结构件，主要用于通讯手持设备内部功能模块的位置固定，衔接外壳支撑框架与内置功能组件，避免设备在日常携带、跌落冲击过程中出现模块移位、连接松脱的问题。从结构设计逻辑来看，该零件采用一体化切削成型的结构思路，主体以矩形块体作为承载基座，一侧延伸出弧形曲面的包覆式支撑边，能够与通讯设备内部的圆柱状功能组件外轮廓完全贴合，增大接触面积的同时降低局部压应力，避免硬质接触对元器件外壳造成划伤或压损。

　　基座上方设置带半圆缺口的立式支撑耳，缺口位置与弧形支撑边的中心轴线保持同轴度公差要求，可穿过圆柱状组件的定位轴段，配合侧面的通孔实现径向定位，防止组件沿轴向窜动；基座端面同样设置同轴的贯通圆孔，用于穿设锁紧螺钉或者定位销，与设备主框架的安装柱形成可靠连接，安装时无需额外设计调整垫片，依靠结构本身的形位公差即可保证装配精度。从安装边界尺寸来看，零件整体的长宽高比例适配4s类通讯手持设备的内部堆叠空间，弧形支撑边的曲率半径匹配对应内置组件的外径尺寸，所有安装孔的中心距均按照设备内部框架的安装柱位置做对应设计，装配时可直接卡入预设位置，不需要二次修配。

　　结构上的减重空腔设计在不降低整体结构强度的前提下，有效减少了零件自身重量，符合手持通讯设备对零部件轻量化的设计要求，空腔的内壁设置有加强筋过渡，避免在跌落冲击时出现应力集中导致的支座断裂问题。零件的所有棱边均做了小尺寸倒角处理，一方面去除机加工产生的毛刺，避免装配时划伤操作人员或者相邻的柔性线路板，另一方面也能减少装配过程中的卡滞问题，提升装配效率。在实际工况中，该支座需要承受设备跌落时产生的瞬时冲击载荷，因此结构设计时在立式支撑耳与基座的连接位置做了圆角过渡，增大连接截面的面积，降低应力集中系数，保证冲击载荷下连接位置不会出现断裂失效。侧面的贯通孔采用沉孔设计，锁紧螺钉装入后螺钉头不会突出零件表面，避免与相邻的电池组件或者线路板产生干涉，预留的安全间隙能够满足设备组装时的公差累积要求，不会出现零件装配后顶压其他组件的问题。弧形支撑边的内表面设计有细微的防滑纹理，在与圆柱状组件接触时能够增大摩擦力，即使锁紧螺钉出现轻微松动，也能依靠摩擦力限制组件的转动位移，保证功能模块的位置精度。

　　这类支座的结构设计充分考虑了通讯设备内部空间紧凑、装配公差要求严格、抗冲击性能要求高的特点，没有多余的冗余结构，每一处几何特征都对应明确的装配或者功能需求，在小型通讯终端的内部结构设计中，这类一体化的异形连接支座能够有效减少装配零件数量，降低整体装配复杂度，同时提升结构的可靠性，相比多零件拼接的固定结构，一体化结构的装配公差累积更小，定位精度更高，也更适合大规模量产的加工工艺要求，无论是采用机加工还是注塑成型工艺，该结构的拔模角度、壁厚均匀性都能满足工艺要求，不会出现壁厚差异过大导致的成型缺陷。
