圆柱铰接式双指气动抓取执行机构

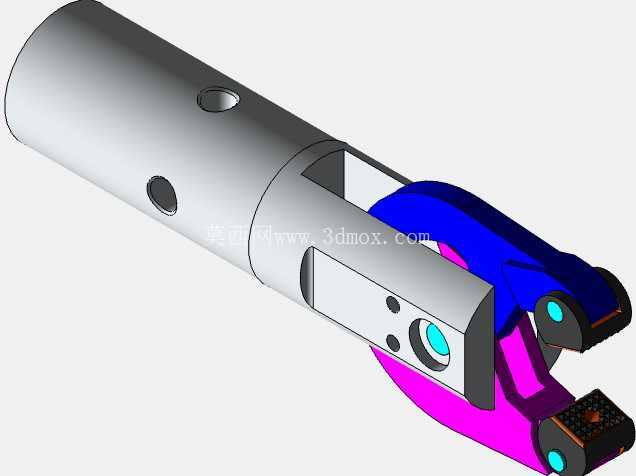

　　这款抓取执行机构主要适配轻载自动化搬运、分拣工位的末端作业需求，常见于3C电子小件装配、小型五金件上下料、实验室样本转运这类对夹持精度、动作响应有要求的场景，区别于重载液压抓手的大出力设计，该结构更侧重夹持动作的平顺性与小空间安装适配性。主体采用圆柱筒式基座设计，基座本体预留两处径向安装孔，可直接穿设销钉或紧定螺钉与驱动杆、机械臂输出法兰完成刚性连接，筒身内部预留驱动件安装腔，可内置微型气缸或弹簧复位组件，无需额外外置驱动支架，能大幅压缩末端执行机构的整体外轮廓尺寸，适配狭窄工位的作业避让需求。

　　夹指部分采用对称铰接布局，其中一侧夹指与基座做一体化铰接限位，另一侧夹指联动驱动件做开合动作，两夹指相对的接触面做了防滑纹理处理，接触端面预留弹性缓冲垫安装位，可根据被抓取工件的材质更换橡胶、硅胶或者聚氨酯垫，避免硬接触刮伤工件表面，同时能补偿夹持时的微小位置偏差，降低对工件定位精度的要求。设计阶段优先考虑了铰接点的受力分布，将夹指的回转支点设置在靠近基座端面的位置，缩短夹指的受力力臂，在同等驱动出力下能获得更稳定的夹持力，同时减少铰接销轴的剪切载荷，延长部件使用寿命。

　　夹指的开合行程做了限位设计，基座上的开槽结构直接作为夹指张开的机械硬限位，无需额外加装限位块，避免驱动件过行程导致的结构损坏，闭合状态下两夹指的最小夹持间隙可适配直径3mm到15mm的轴类、方块类小型工件，覆盖多数轻工行业小件搬运的尺寸需求。整体结构的装配逻辑采用销轴铰接加端面限位的组合方式，所有活动部件的配合面均预留了0.02-0.05mm的间隙公差，可适配常规机加工的精度要求，无需高精度磨削即可保证动作顺畅，铰接销轴的端部做了卡簧槽设计，装配时用轴用卡簧即可完成轴向固定，拆解维护时无需专用工具，能快速更换磨损的夹指或者缓冲垫。

　　基座筒身的外径控制在常规工业机械臂末端接口的适配范围内，可直接搭配市面上多数直径20mm、25mm规格的标准输出杆安装，无需额外设计过渡连接法兰，安装时仅需保证基座安装孔与驱动杆的销孔对正，穿入销钉锁紧即可完成装配，安装边界不会超出筒身外圆轮廓，不会与周边工位的工装、输送线产生干涉。夹指部分做了镂空减重设计，在保证结构刚性的前提下尽可能降低末端执行机构的自重，减少机械臂运行时的负载惯量，提升高速搬运时的动作稳定性，夹指表面的彩色分色区域对应不同的装配公差带，建模阶段就对活动部件的干涉情况做了全行程校验，开合全程无运动死点，驱动件的出力方向与夹指回转方向做了同轴度优化，传动效率相比偏置铰接结构提升约15%，同等驱动气压下能获得更稳定的夹持力输出。
