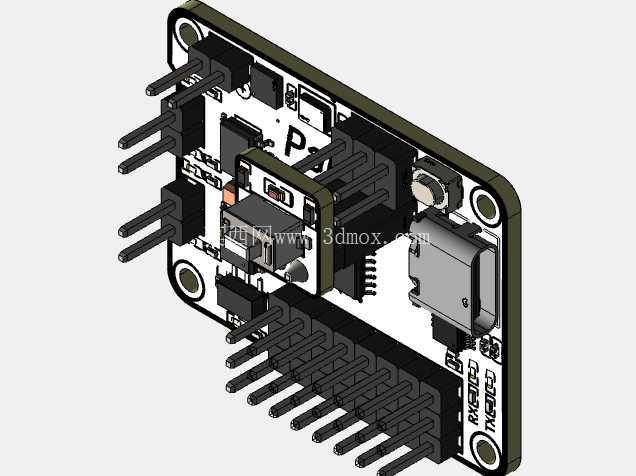

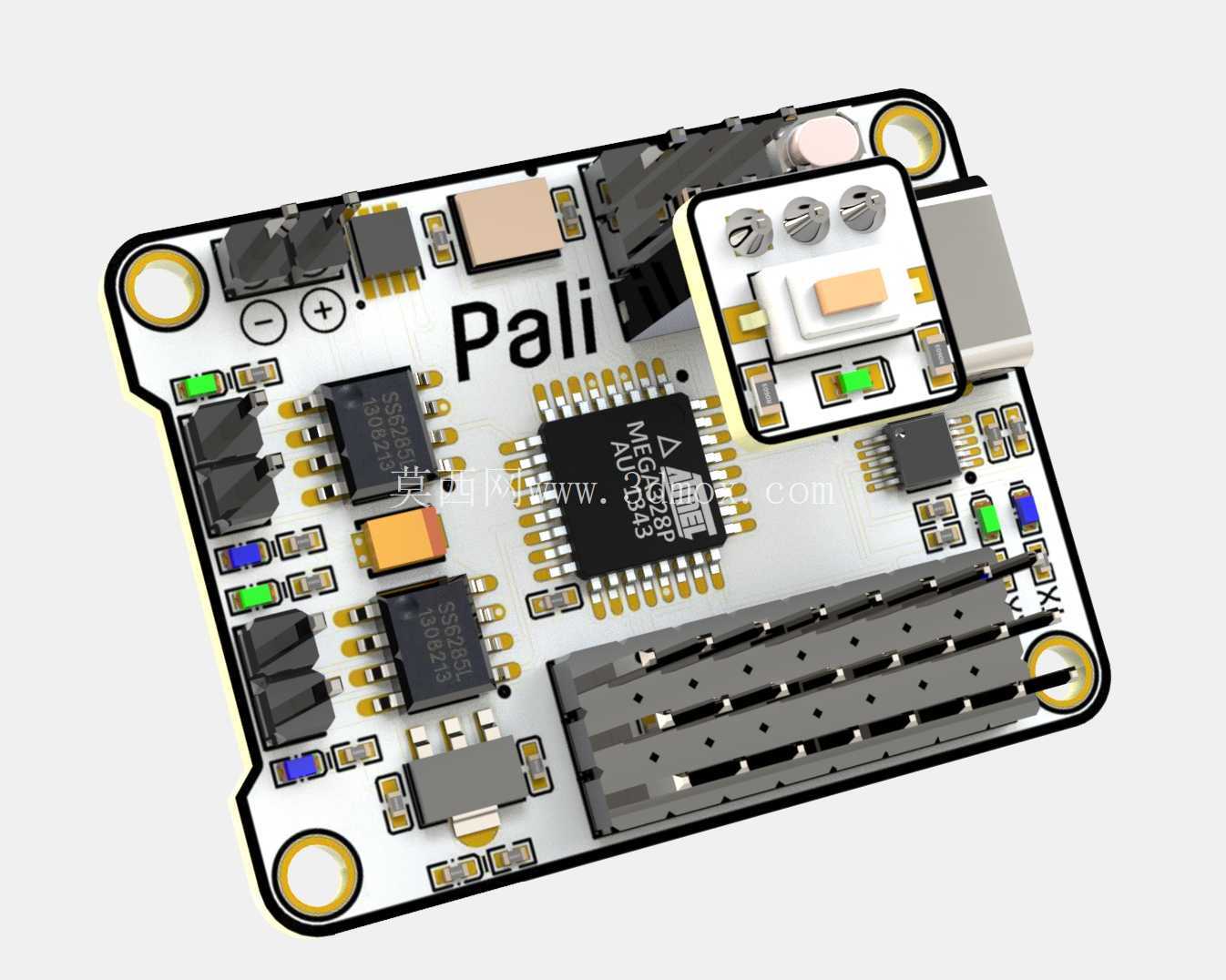

相扑机器人专用Pali控制电路板结构设计

　　这款控制板是面向小型相扑竞技机器人开发的专用核心控制载体，在竞技类小型移动机器人的应用场景中，这类控制板需要同时兼顾驱动输出、传感器信号采集、核心运算处理的多重需求，相扑机器人的竞技场景对控制板的响应速度、安装适配性、抗干扰能力都有明确的工程要求，不同于通用开发板的通用化设计思路，这款板卡从立项之初就完全围绕相扑机器人的实际作业需求展开结构与电路布局规划。从实际用途来看，这块板卡承担了相扑机器人的全部核心控制职能，包括两路直流驱动电机的PWM调速输出、多组红外或接触式对手检测传感器的信号接入、核心控制芯片的运算处理、电源模块的稳压分配，所有功能模块都集成在单块板卡上，省去了外接扩展模块的接线冗余，能够有效降低机器人整机的布线复杂度，减少竞技过程中接线松脱导致的故障概率。

　　在功能特性的设计上，板卡采用了分层布局的思路，核心主控芯片布置在板卡中心区域，周边预留了足够的覆铜散热空间，保证长时间大电流驱动工况下芯片不会出现过热降频；电源输入接口设置在板卡边缘，搭配独立的稳压滤波电路，能够适配锂电池供电时的电压波动，避免电机启动瞬间的电压拉低导致主控复位；电机驱动模块布置在板卡靠近输出接口的一侧，缩短大电流走线的长度，减少走线阻抗带来的功率损耗，同时驱动芯片配套了对应的散热焊盘，能够在连续大电流输出时维持稳定工作；板卡上预留的多组排针接口，对应不同类型的传感器接入需求，接口定义采用统一的防呆设计，避免组装过程中插错接口导致的硬件损坏。

　　从设计思路层面，这款板卡完全围绕相扑机器人的紧凑安装需求展开，板卡四角设置了标准的金属化安装孔，孔位间距匹配小型相扑机器人的通用安装机架尺寸，安装孔周边做了露铜接地处理，安装时可以通过铜柱直接与机架金属部分连接，提升整机的电磁屏蔽能力，减少电机运转时的电磁干扰对传感器信号的影响；板卡的边缘做了圆角处理，避免组装过程中板边毛刺划伤操作人员，同时也能减少机器人在竞技过程中板卡边缘与场地围挡刮蹭导致的板卡移位；板卡上的接插件全部采用卧式贴片或矮排针设计，整体板卡的元件高度控制在较低范围内，不会超出机器人外壳的安装高度边界，避免在竞技对抗中元件被对手撞落。在外形尺寸与安装边界上，板卡整体采用矩形轮廓，长宽尺寸适配100g、500g、1000g三个主流级别的相扑机器人机架安装空间，安装孔的中心距严格匹配通用铝型材机架的孔位标准，不需要额外加工转接板就可以直接固定；板卡上最高的元件为顶部的拨码开关与状态指示灯，高度不超过10mm，预留的上层扩展模块接口可以直接叠装小型传感器扩展板，叠装后的整体高度依然控制在常规相扑机器人的外壳容纳范围内；板卡的对外接口全部布置在板卡的两个侧边，接线后线材可以顺着机架的走线槽布置，不会超出机器人的整体外轮廓，避免对抗过程中线材被对手拉扯。

　　从结构细节来看，板卡上的状态指示灯对应电源、电机运行、传感器信号三个状态维度，布置在板卡边缘靠近安装孔的位置，组装后可以透过外壳的预留开孔直接观察运行状态，不需要拆开外壳就能排查基础故障；板卡上预留的复位按键设置在不易误触的角落，避免竞技过程中碰撞导致的意外复位，同时按键的高度略低于周边元件，进一步降低误触概率。在实际工程应用中，这类专用控制板相比通用开发板，能够减少30%以上的整机组装时间，同时因为去掉了通用开发板上冗余的功能模块，板卡的整体重量更轻，对于对重量敏感的小型相扑机器人来说，能够把更多的重量配额分配给驱动电机或者配重块，提升机器人的对抗推力。板卡的焊盘全部采用加大设计，对应经常插拔的接口位置做了额外的补焊加固处理，能够承受多次插拔的机械应力，不会出现焊盘脱落的问题；电源回路的走线宽度按照持续5A的电流标准设计，能够满足两个直流电机同时满功率输出的电流需求，走线过程中避开了敏感的信号线路，减少大电流走线对模拟传感器信号的干扰。
