机器人竞赛用自动瞄准承载底盘结构设计

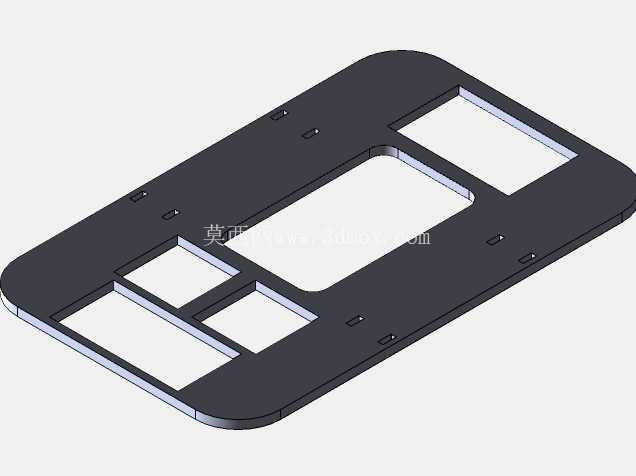

　　该底盘结构面向小型竞技类机器人的自动瞄准作业场景设计，核心承担整机承载、功能部件安装定位、运动执行基准的作用，适配室内平整场地的对抗类、任务类机器人赛事使用需求，可在快速移动、转向、启停的动态工况下保持上部瞄准组件的安装稳定性，为视觉识别、自动瞄准动作提供可靠的结构基准。从功能特性来看，底盘采用一体化板式承载结构，整体轮廓为带圆角的矩形平板，边缘做圆弧过渡处理，避免竞赛过程中剐蹭场地障碍或对方设备，平板上预先加工了多组定位安装孔位，可直接适配不同规格的驱动电机、控制板、电池组件以及瞄准传感模块的安装需求，无需二次打孔加工，降低装配调试的工作量。

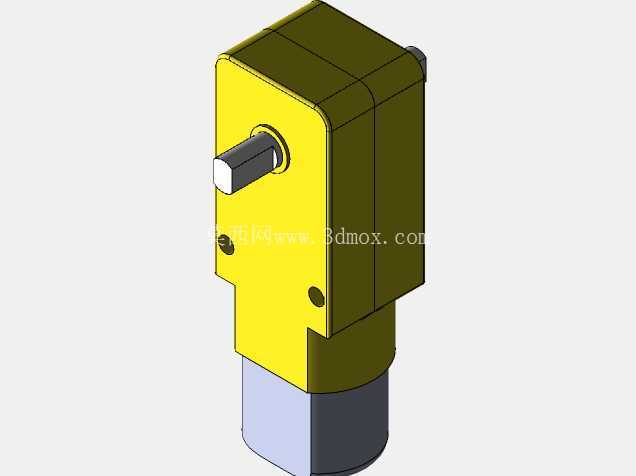

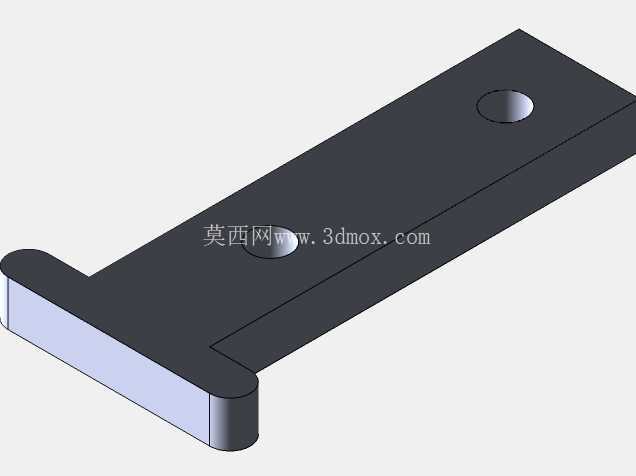

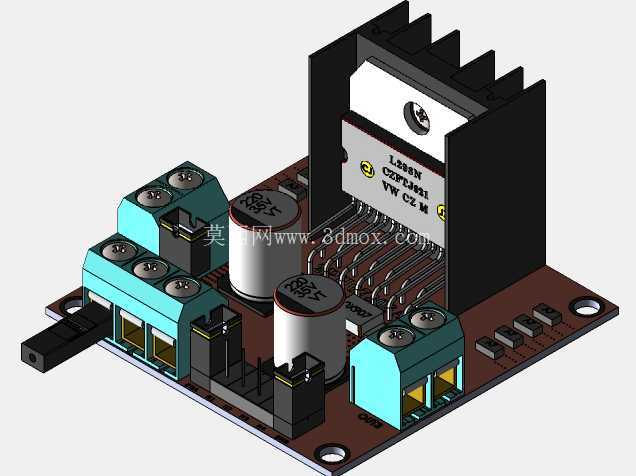

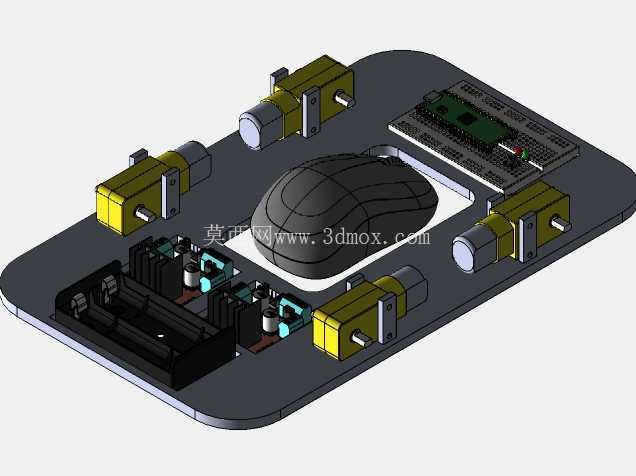

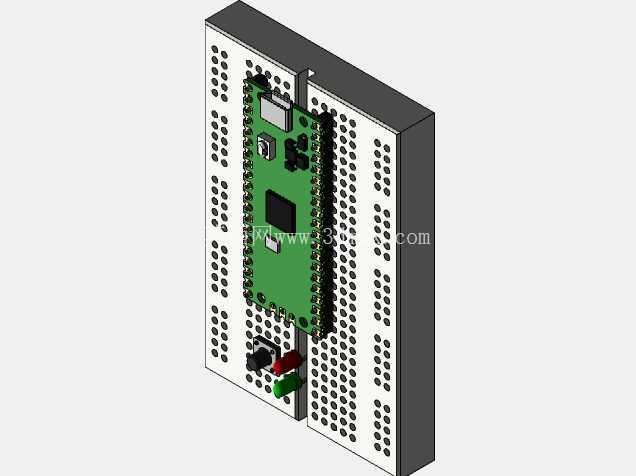

　　四组驱动单元对称布置在底盘的四个边角位置，每个驱动单元通过独立的L型支架与底盘板面固定，支架与底盘之间采用定位销加螺栓的双重固定方式，可承受电机正反转、急停时产生的冲击载荷，避免长期运行后电机安装位置偏移影响行走精度。底盘中部预留了大面积的异形安装区域，可容纳视觉瞄准模块、主控面包板以及电池组件，其中瞄准模块的安装位做了下沉式设计，可降低整机重心高度，减少机器人快速移动时的侧倾风险，同时该区域周边预留了走线槽位，可将电机供电线、传感器信号线规整布置在板面下方，避免线路外露被剐蹭拉扯，也能减少线路对上部瞄准组件视场的遮挡。设计过程中优先考虑了安装边界的兼容性，底盘整体厚度控制在满足结构强度的最小范围内，板面所有安装孔位的位置公差按照IT7级精度设定，可保证不同批次加工的底盘都能与标准规格的电机、控制板实现无修配装配；驱动电机的输出轴中心到底板底面的高度保持一致，确保装配后行走轮的接地压力均匀，不会出现单个轮子悬空打滑的问题。电池座的安装位靠近底盘几何中心位置，可平衡整机前后左右的重量分布，避免重心偏移导致的行走跑偏、转向阻力不均问题；电机控制器的安装位靠近驱动电机布置，可缩短动力线的走线长度，减少大电流线路对上部瞄准传感器的信号干扰。

　　底盘板面的非安装区域做了轻量化的挖槽处理，在不降低整体结构刚度的前提下尽可能减轻自重，提升机器人的移动加速度和转向灵活性，挖槽的边缘均做了倒角处理，避免装配调试过程中划伤操作人员或损坏线路。从实际应用角度出发，该底盘的结构设计充分考虑了竞赛场景下的快速拆装需求，所有功能部件的安装固定均采用标准规格的内六角螺栓，无需特殊工具即可完成整机的拆装维护，当单个驱动电机或传感器出现故障时，可快速拆卸对应部件进行更换，减少调试和备赛过程中的时间损耗。板面的安装孔位采用模块化布局思路，除了适配当前的自动瞄准功能组件外，也可通过更换上部安装的功能模块，拓展成搬运、巡线、对抗等不同功能的竞赛机器人底盘，具备较强的通用性。

　　底盘的边角位置预留了传感器安装凸台，可加装红外避障、灰度巡线等辅助传感器，凸台的高度经过匹配设计，不会遮挡中部瞄准模块的检测视场，同时能保证辅助传感器的检测范围覆盖机器人周边的盲区区域。在结构强度校核层面，底盘板材选用常用的硬质铝合金材质，通过有限元仿真验证，在整机满载所有功能部件的情况下，板面的最大变形量控制在0.1mm以内，完全满足瞄准传感器对安装基准的刚度要求，不会因为板面变形导致瞄准基准偏移，影响自动瞄准的精度。驱动支架的折弯角度经过反复优化，既保证电机输出轴的中心高度符合设计要求，又能在机器人受到侧向撞击时通过支架的轻微形变吸收冲击能量，避免冲击力直接传递到电机轴导致电机损坏。
