麦克纳姆轮全向移动机器人底盘结构

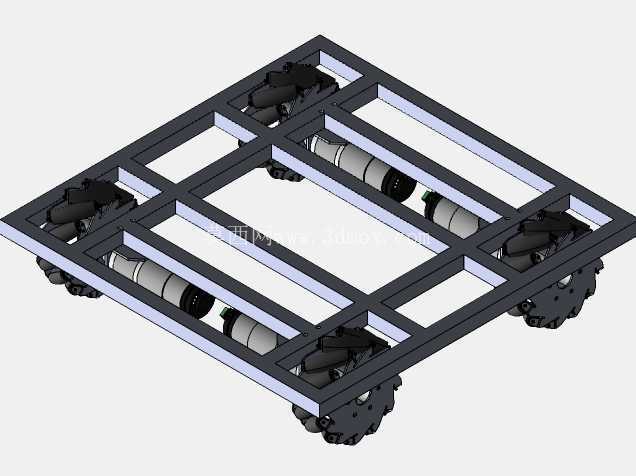

　　这套麦克纳姆轮移动底盘结构，主要面向仓储物流转运、产线工位物料接驳、窄空间巡检作业等场景设计，解决传统差速底盘无法在狭小空间内完成横移、原地旋转、斜向走位的痛点，适配车间通道宽度有限、工位排布紧凑的作业环境，不需要预留大半径转向空间就能完成精准对位。从结构设计逻辑来看，底盘主体采用矩形框架式承载结构，框架主梁选用标准工业铝型材拼接，型材槽道可直接兼容各类上层载具、传感器支架、电控组件的安装，不需要额外在主梁上打孔攻丝，后期拓展功能时调整安装位置十分便捷，框架的受力分布经过校核，四根主梁围成的中部镂空区域，既可以降低整体自重，也预留了电池组、控制模块、布线走线的安装空间，避免轮组运动时线缆与运动部件产生干涉。

　　轮组采用四角对称布置方案，四个麦克纳姆轮分别安装在框架四个角的安装位上，每个轮组独立配套驱动单元，辊子的排布方向严格遵循全向移动的运动学要求，相邻轮组的辊子偏置方向呈对称设计，保证四个轮组的速度矢量合成后可以实现任意方向的移动输出，不会出现运动耦合卡滞的问题。轮组安装座与框架主梁之间设置了可调连接位，可根据实际负载需求调整轮组的安装高度，保证四个轮子的接地压力均匀，避免单个轮组受力过大出现辊子磨损不均、驱动打滑的问题。

　　从安装边界来看，底盘整体外轮廓为方正矩形，长宽尺寸适配常规车间1.2米宽通道的通行要求，框架上表面的安装孔位按照标准工业安装间距排布，可直接搭载货架、机械臂安装座、输送辊台等上层功能模块，底盘底部离地间隙经过优化，既可以跨过车间地面常见的接缝、小型障碍物，也不会因为重心过高影响移动稳定性。驱动单元内嵌在框架侧边的梁体间隙内，不会额外占用底盘上下方的安装空间，电机输出轴与轮组的连接采用直连式结构，减少了中间传动环节的间隙，提升运动控制的响应精度，轮组的辊子采用包胶材质，在环氧地坪、水泥地面都能提供足够的抓地力，同时不会在地面留下滚动印痕。

　　设计过程中充分考虑了维护便利性，每个轮组都可以单独从框架上拆卸更换，不需要拆解整个底盘框架，驱动电机的接线端预留了快插接口，检修时可以快速完成电气线路的插拔，框架中部的镂空区域也方便操作人员伸手到底盘内部完成线路整理、组件更换的操作。在运动性能匹配上，四个轮组的转速差通过运动学模型解耦后，可实现零半径原地转向、横向平移、任意角度斜行等动作，在对接产线工位时，不需要多次进退调整位置，一次走位就能完成精准对位，大幅提升窄空间内的作业效率。框架的边角位置做了避让设计，不会因为轮组突出框架轮廓导致移动过程中刮碰到周边设备，轮组外侧没有多余的突出结构，在狭窄通道内会车、避让障碍物时的通过性更好。整个底盘的结构件大部分采用标准型材与标准件拼接，加工件仅包含轮组安装座、电机固定座等少量零件，加工成本可控，组装难度低，适合批量制作应用。
