四轴联动关节式机械臂结构设计

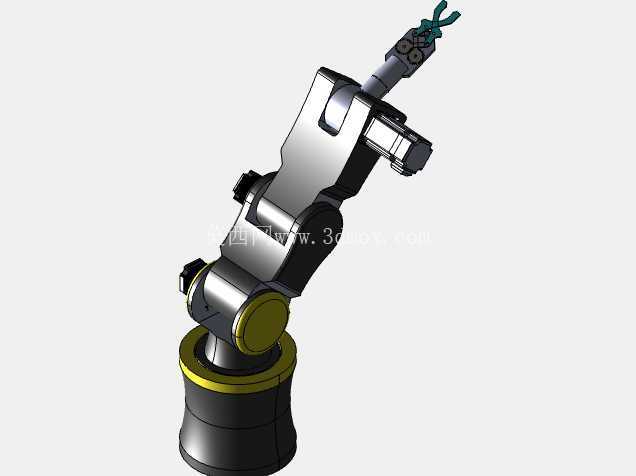

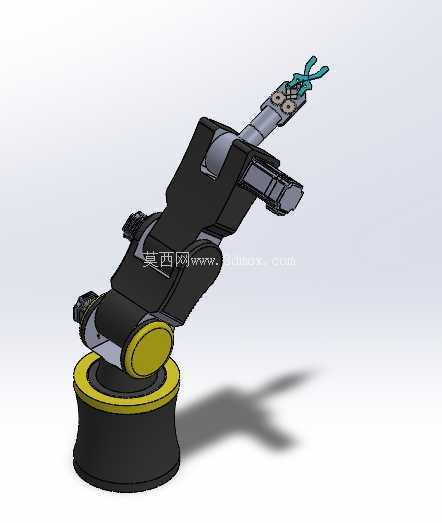

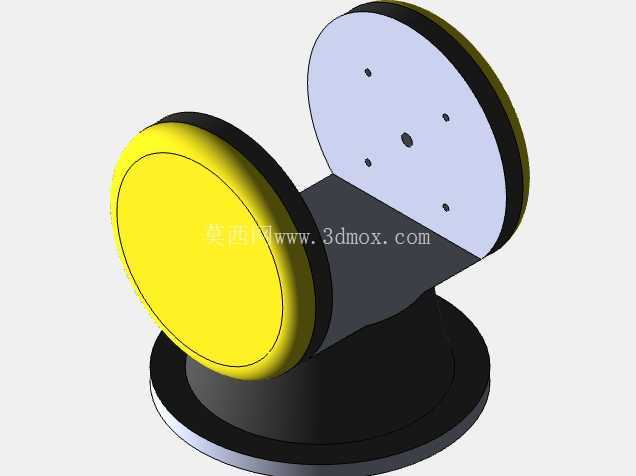

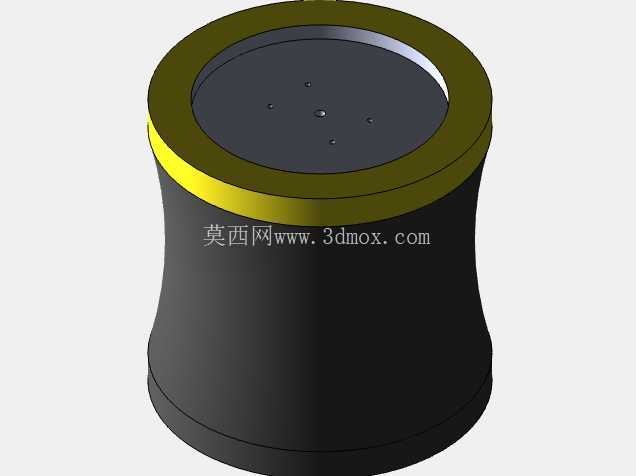

这款四关节机械臂的结构设计，核心围绕小负载工位的柔性作业需求展开，从实际产线落地的角度做了全链路的结构适配。先从安装边界说起，底部采用圆盘式安装基座，基座外圈做了环形定位凸台，适配车间常见的型材台面、工装板的安装孔位，安装时不需要额外做复杂的转接工装，基座底面预留的沉头孔位可以直接配合内六角螺栓完成固定，基座整体高度控制在常规工位操作面的人机协作适配区间，不会因为基座过高导致末端作业时的重心偏移量过大，也不会因为基座过矮压缩大臂的俯仰摆动空间。

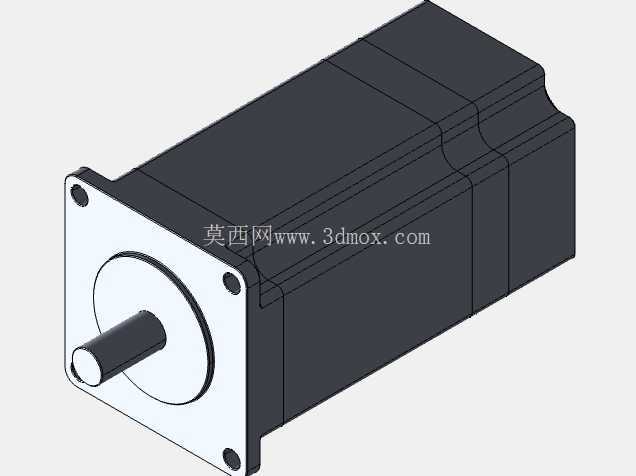

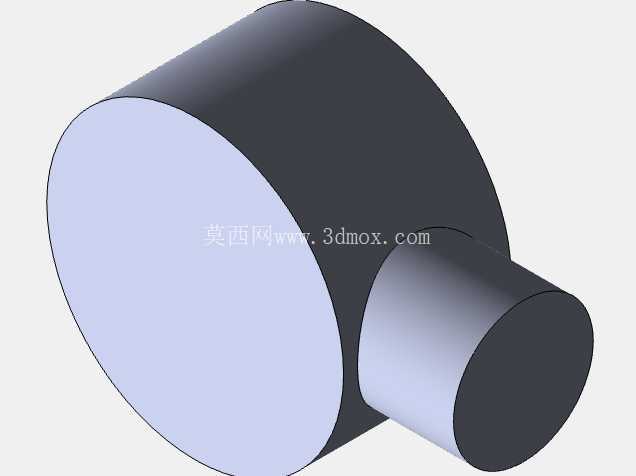

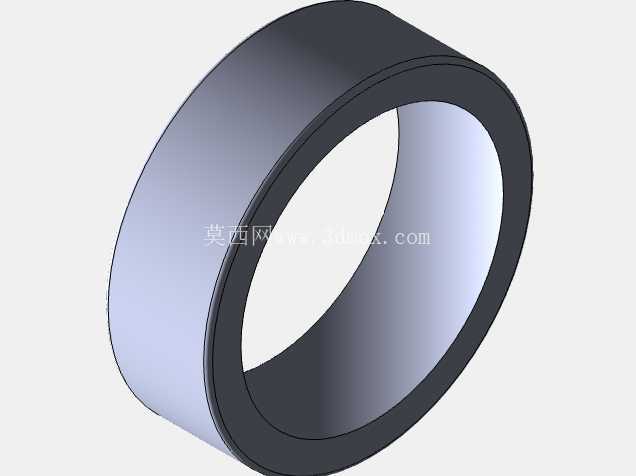

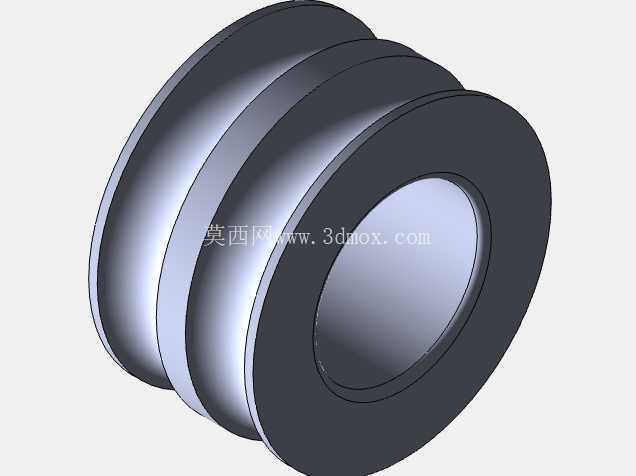

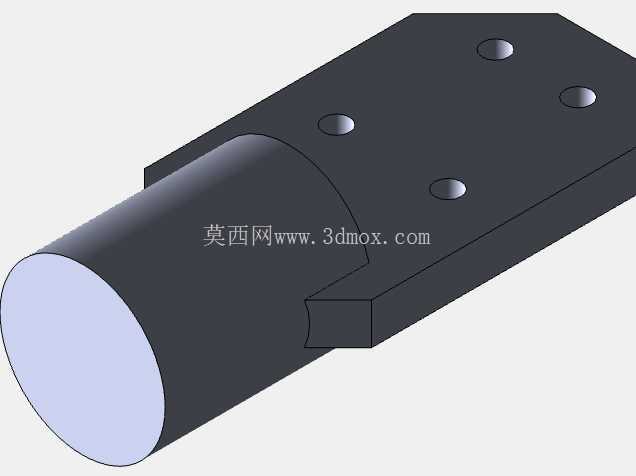

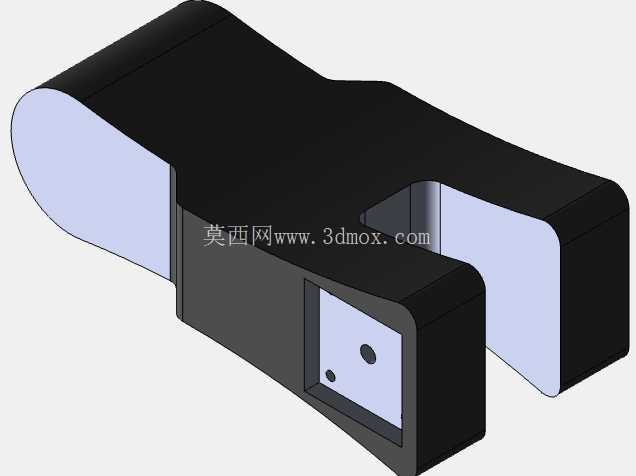

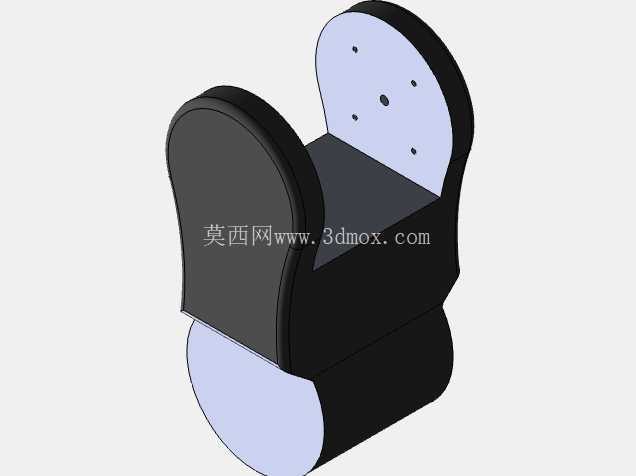

关节传动部分全部采用统一规格的轴承做回转支撑，四个关节的轴承选型保持了较高的通用性，不管是后期维护更换备件，还是装配阶段的公差配做，都能减少非标件的备库压力，每个关节的连接法兰都做了止口定位设计，装配时不需要反复打表找正同轴度，只要将止口完全贴合再锁紧连接螺栓，就能保证关节回转的同轴度公差控制在作业允许的范围内，这种设计对于小批量组装的场景非常友好，能大幅降低装配环节的人工调测成本。四个关节分别匹配对应规格的NEMA标准电机，电机安装位做了标准化的法兰接口，不需要额外定制电机转接板，不管是选配步进电机还是伺服电机，只要符合对应NEMA安装尺寸标准就能直接装配，给不同预算、不同精度需求的应用场景留足了选配空间。

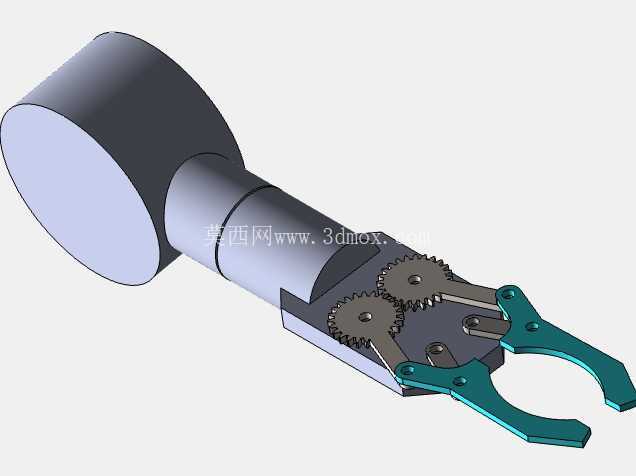

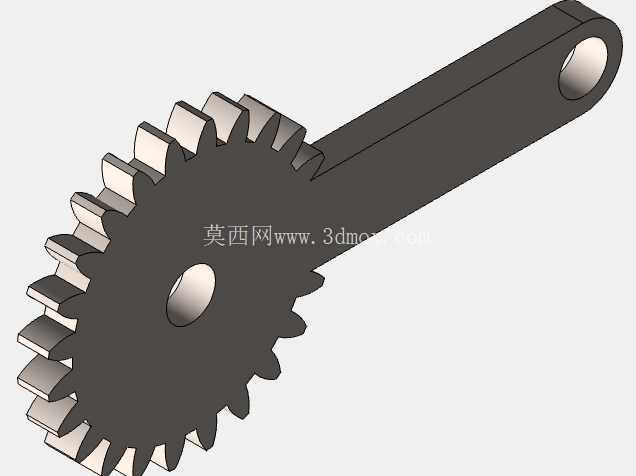

末端执行器部分做了快换接口的预留，当前配置的是两指夹爪结构，夹爪的开合行程覆盖小尺寸零件的抓取范围，夹指部分做了可拆卸的安装槽，后期可以根据抓取工件的外形更换仿形夹指，不需要改动末端法兰的结构。从作业场景来看，这款机械臂可以适配3C电子产线的小零件上下料、实验室样本分拣、教学实训台的动作演示等场景，大臂的俯仰角度、小臂的回转角度、腕部的摆动角度都做了机械硬限位设计，避免调试过程中出现关节过转撞坏设备或者周边工装的问题，硬限位的位置可以根据实际工位的作业范围做微调，只需要调整限位块的安装位置就能改变关节的极限摆动角度，不需要重新加工结构件。

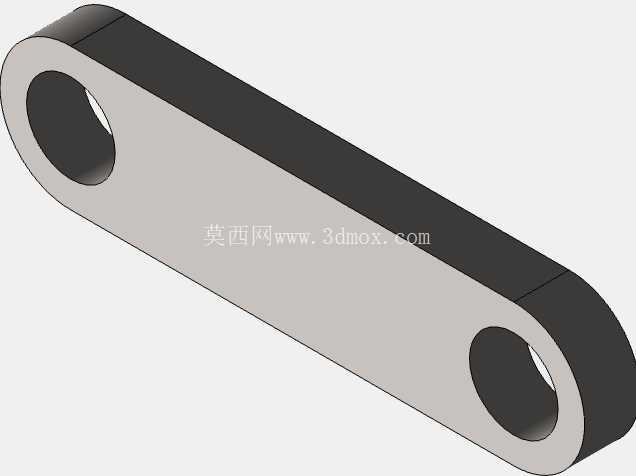

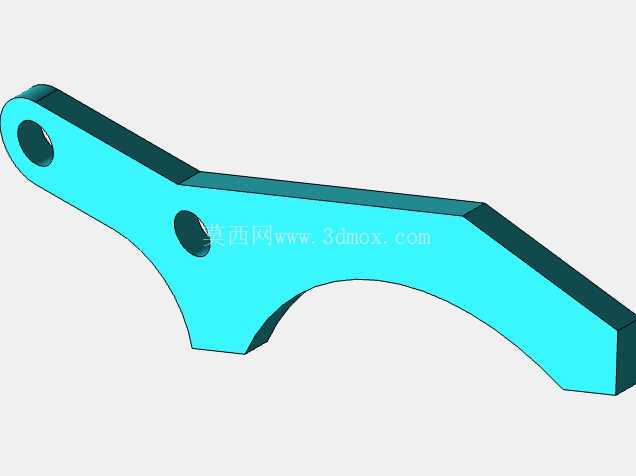

设计过程中特意控制了整体结构的重量，臂体部分的非受力区域做了合理的减薄处理，在保证结构刚性的前提下降低了臂体自重，这样可以降低对电机输出扭矩的要求，同时也能减少关节回转时的惯性冲击，提升末端定位的稳定性。关节处的走线槽全部做了内置处理，线缆从基座内部穿入，沿着臂体内部的走线通道一直延伸到末端执行器，外部没有裸露的拖链或者线缆，一方面避免作业过程中线缆被周边工件勾挂，另一方面也让整体外观更整洁，适配洁净度要求稍高的作业场景。基座内部预留了驱动器、控制板的安装空间，不需要额外在机械臂外部配置独立的电控箱，进一步压缩了整套设备的安装占用空间，对于工位空间紧张的产线来说，这种集成式的结构设计能大幅降低工位改造的难度。

从运动性能来看，四个关节的联动可以覆盖以基座为中心的半球形作业范围，作业半径覆盖常规小工位的操作区间，末端重复定位精度可以满足小零件搬运、简单装配的需求，关节处的轴承预紧结构可以调整回转间隙，使用一段时间后如果出现间隙过大的情况，只需要调整轴承端盖的锁紧螺母就能消除间隙，不需要拆解整个臂体结构。夹爪的驱动力通过关节内部的传动结构传递，传动路径做了最短化设计，减少了传动环节的间隙累积，保证夹爪开合的响应速度。整体结构没有采用复杂的特殊加工工艺，所有结构件都可以通过常规的机加工、钣金加工完成制作，不需要投入特殊的模具或者加工设备，不管是做教学实训的拆装演示，还是小批量制作应用在实际产线，都能控制整体的制作成本。
