侧装式电机固定安装L型支撑夹具

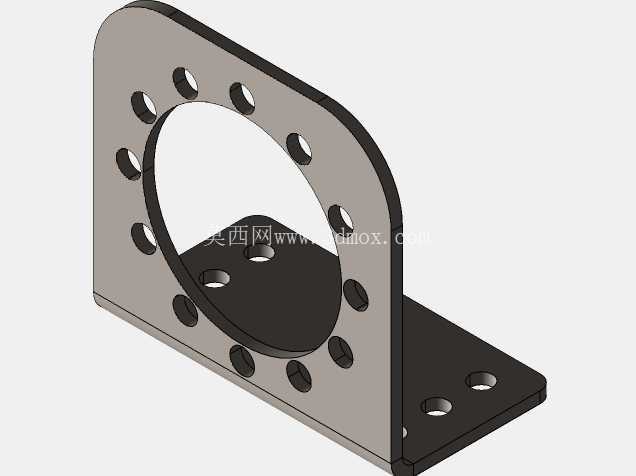

　　在小型自动化传动机构、桌面级机器人关节模组、智能代步车驱动单元的装配场景中，侧轴输出类电机的固定一直是结构设计里容易被忽略却直接影响传动精度的环节——常规的轴向法兰固定方式会让电机轴向长度额外占用安装空间，在紧凑布局的设备内部往往会和传动轮、走线槽或者周边结构件产生干涉，这时候侧装式的L型夹具就成了兼顾安装刚性与空间利用率的优选方案。这款侧轴电机夹具采用直角折弯的L型整体结构，竖直立板作为电机的安装基准面，中心开设大直径通孔用于避让电机侧出的输出轴，通孔周边环形均匀分布的多组安装孔，可适配不同安装孔位节圆的侧轴电机，无需额外加工转接板就能完成电机的定位锁紧，避免了多层转接带来的装配累积误差。

　　水平底板作为与设备机架的连接面，开设多组对称分布的长圆形安装孔，安装时可根据实际传动中心距的需求微调夹具的固定位置，补偿机架加工时的位置公差，保证电机输出轴与从动轮的平行度，降低皮带传动或者齿轮啮合时的偏载磨损。从设计思路上看，这款夹具没有采用多余的减重镂空结构，竖直立板与水平底板的折弯过渡处做了圆弧加强处理，避免直角应力集中导致的夹具变形，毕竟电机运行时尤其是启停瞬间会产生不小的倾覆力矩，足够的板厚与过渡加强筋能保证立板不会在长期交变载荷下出现歪斜，保证电机输出轴的位置精度。

　　实际选型使用时需要注意几个安装边界：首先竖直立板的中心通孔直径要大于电机输出轴的最大外径，同时要预留出联轴器或者传动轮的安装操作空间，避免装配时工具无法伸入锁紧螺丝；其次水平底板的安装孔中心到立板内侧的距离，要匹配电机本体的半径尺寸，保证电机贴紧立板安装后，电机尾部不会与底板或者下方的机架结构产生碰撞；另外环形安装孔的位置要对应电机端盖上的安装螺纹孔，孔位的角度公差控制在±0.1度以内，避免出现螺丝无法对位强行锁紧导致的电机端盖变形。

　　在实际产线应用里，这类夹具常被用在AGV驱动轮的侧装电机固定、小型传送带的侧置驱动单元安装、协作机器人关节模组的辅助支撑场景，相比定制化的一体式电机座，这类标准化的L型夹具加工成本更低，适配性更强，只需要根据电机的安装法兰尺寸调整立板上的孔位分布，就能快速适配不同功率的侧轴电机，大幅缩短非标设备的设计加工周期。装配过程中要先将电机通过螺丝锁紧在竖直立板上，锁紧时要采用对角分次拧紧的方式，保证电机安装面与立板完全贴合，避免出现单边间隙导致电机轴倾斜，之后再将夹具整体放置在机架的安装基准面上，通过底板的安装孔微调位置，确认输出轴与从动部件的同轴度或者平行度符合设计要求后，再锁紧底板的固定螺丝，完成整个驱动单元的装配。日常维护时只需要定期检查夹具安装螺丝的锁紧力矩，尤其是在设备长期运行产生振动的工况下，避免螺丝松动导致电机位置偏移，影响传动系统的正常运行。
