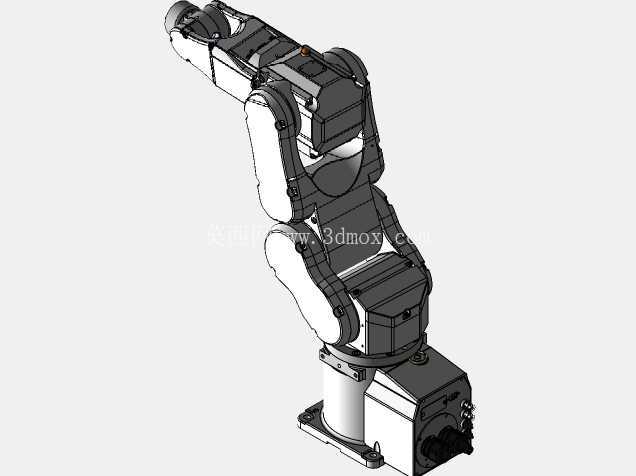

这款多关节串联机械臂的结构设计,核心面向3C电子装配、小型零部件上下料、轻量焊接辅助这类对重复定位精度有要求的工位,在做整体构型的时候,首先考虑的是小占地工况下的作业覆盖能力,底座采用方形法兰安装结构,安装孔位按照通用工业机器人的安装基准排布,能够直接适配市面常见的设备安装台面、龙门架侧装位甚至移动AGV的搭载平台,安装边界预留了足够的走线空间,底座内部的腔体可以容纳伺服驱动器、走线拖链的固定端,避免运行过程中线缆与旋转结构发生剐蹭。
从关节配置来看,整机采用六轴串联构型,每个关节的旋转限位都在结构设计阶段做了硬限位凸台,避免软件限位失效后关节过转造成内部线缆扯断或者设备碰撞,大臂与小臂的连接关节采用了交叉滚子轴承的承载方案,相比普通深沟球轴承,能够同时承受径向、轴向以及倾覆力矩,在臂展完全伸展的工况下,末端负载的力矩不会造成关节处的形变超差,保证末端执行器的定位稳定性。在做结构细节设计的时候,臂体的外壳采用了薄壁加筋的构型,在保证整体结构刚性的前提下尽可能降低自重,减少每个关节伺服电机的负载余量,关节处的密封结构采用了迷宫式密封加密封圈的组合设计,能够适配车间内有少量切削液飞溅、粉尘存在的工况,避免杂物进入关节减速器内部造成磨损。
末端的法兰接口按照通用工业机器人的末端安装标准设计,能够直接适配夹爪、吸盘、焊枪、螺丝锁付头等多种执行器,法兰端面预留了气路、电路的过孔,执行器的管线可以从臂体内部的走线腔直接连通到底座端,不会外露在臂体外侧,避免运行过程中线缆勾挂到周边的工装或者工件。在设计运动包络的时候,特意校核了关节运动过程中的臂体干涉问题,大臂俯仰、小臂旋转的过程中,相邻结构件之间预留了足够的安全间隙,即使在极限姿态下也不会发生自身结构碰撞,同时底座的旋转关节可以实现360度旋转,配合大臂、小臂的俯仰以及腕部三个旋转关节,能够覆盖底座周边半径范围内的大部分作业空间,对于工位上料点、加工点、下料点呈环形分布的场景有很好的适配性。
结构建模过程中,所有的配合面都按照实际加工的公差要求做了基准对齐,关节处的电机安装位、减速器安装止口都保留了装配所需的倒角与避让空间,生产装配的时候不需要额外做二次加工就可以完成标准件的组装,臂体上的观察口、维护盖板的位置都设置在关节侧面,日常维护的时候不需要拆解整个臂体,就可以完成关节润滑、线缆检查的操作。考虑到实际产线的调试需求,臂体上预留了传感器安装位,可以根据实际工况加装视觉相机、力传感器等外设,安装位的螺纹孔按照标准规格设计,不需要额外打孔就可以完成外设的固定,整体结构的配重经过反复校核,在臂体伸展到极限位置的时候,整机的重心依然落在底座安装面的范围内,不会出现倾翻的风险,不需要额外加装配重块就可以满足固定安装的稳定性要求。
