INMP411高性能MEMS麦克风结构设计

在消费电子、工业声学检测、智能语音交互设备的硬件选型与结构适配环节，MEMS麦克风的选型与安装设计直接决定整套音频采集链路的基础性能，INMP411作为模拟输出的底部端口全指向MEMS麦克风，是近场、远场音频采集场景中兼顾性能与功耗的常用选型。从实际工程应用来看，这款器件的适配场景覆盖了智能音箱远场拾音阵列、TWS耳机通话拾音、工业设备异响监测节点、车载语音交互模块、安防监控音频采集单元等多个领域，不同场景下对器件的安装公差、声腔匹配、抗干扰设计的要求各有差异，建模过程中需要充分还原器件的真实物理边界，才能为后续PCB布局、结构壳体开模、声腔密封设计提供准确的参考依据。

从功能特性来看，INMP411集成了MEMS麦克风敏感元件与阻抗转换放大电路，不需要额外搭建前端阻抗匹配电路，模拟输出的特性也让它可以直接对接多数通用音频ADC的输入端口，降低了外围电路的设计复杂度。高灵敏度的参数特性让它既可以拾取近距离的人声细节，也能在一定距离内捕捉低幅值的声学信号，适配近场通话与远场语音唤醒的双重需求；高声压级的耐受能力可以避免大音量输入下的信号削波失真，在工业异响监测这类存在突发高声压信号的场景中，不会因为瞬时强声导致采集失效；低噪声、低功耗的特性则适配电池供电的便携式设备，能够在长时间待机采集的场景下控制整体功耗，延长设备续航周期。同时它与INMP401的引脚定义完全兼容，在产品迭代升级时不需要重新调整PCB焊盘布局，可以直接替换使用，降低了硬件改版的设计成本与验证周期。

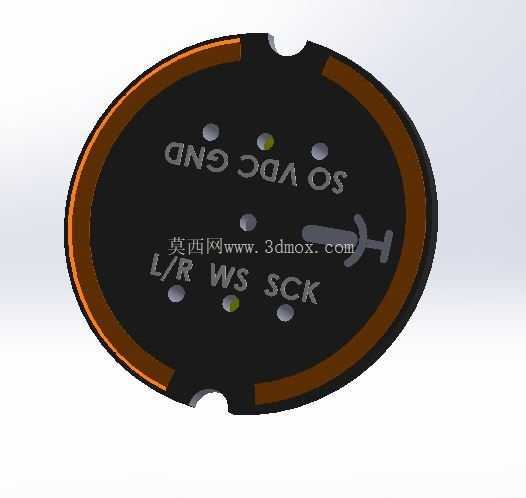

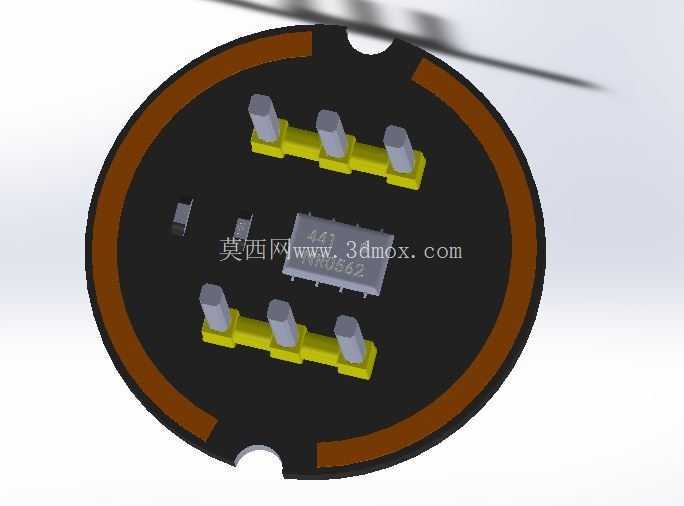

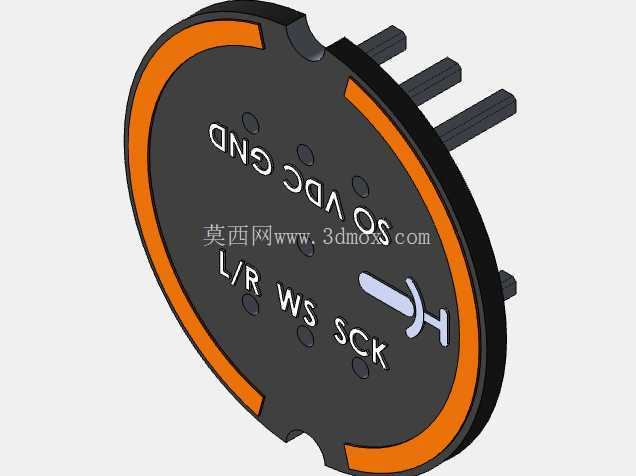

建模过程中首先还原了器件的圆形封装外形，准确复刻了边缘的定位缺口结构，这两个对称的缺口是SMT贴片过程中的视觉定位标识，也是手工焊接时的方向参考，建模时严格按照实物尺寸还原缺口的位置与大小，避免后续生成钢网、设计PCB封装时出现方向识别错误。器件表面的丝印标识包括电源、地、时钟、数据、左右声道选择的引脚定义，建模时完全对应实物的丝印位置，方便结构设计人员核对引脚方向，避免组装时出现旋转错位。底部的声孔位置是建模的核心细节，作为底部进音的器件，声孔与PCB上的进音通道、壳体的收音孔的同轴度直接影响声学性能，建模时严格标注声孔的中心位置与孔径尺寸，同时给出了器件安装时的密封边界要求，提示设计人员在声孔周围预留密封泡棉的安装空间，避免出现声泄漏导致的灵敏度下降、低频响应不足的问题。

从安装边界来看，这款器件采用标准的表面贴装封装，整体厚度较薄，适合在空间紧凑的便携式电子设备中使用，建模时标注了器件的最大外形轮廓尺寸，给出了焊盘的推荐布局范围，同时考虑到SMT贴片时的器件公差、焊接后的高度余量，在结构设计时需要在器件上方预留足够的避让空间，避免壳体或其他元器件压到器件表面导致内部MEMS结构损坏。在多麦克风阵列的布局设计中，这款器件的圆形对称外形可以减少阵列排布时的方向调整工作量，只要保证声孔位置对应壳体收音孔，就可以快速完成阵列的布局建模，同时兼容引脚的设计也让阵列可以根据性能需求灵活选择不同参数的同封装器件，不需要重新调整结构与PCB设计。

在实际结构适配中，还要考虑器件的声学密封设计，建模时特意还原了器件底部的环形密封面，提示设计人员在PCB与壳体之间选择合适硬度与厚度的密封泡棉，压缩量控制在合理范围内，既保证密封效果，又不会因为压力过大导致器件本体受力变形，影响内部MEMS敏感结构的性能。同时在建模过程中也考虑了器件的焊接兼容性，引脚的尺寸与间距符合标准SMT工艺要求，不需要特殊的钢网开孔设计，适配常规的回流焊工艺参数，减少生产过程中的工艺难度。对于需要做三防处理的应用场景，这款器件的封装结构可以配合三防漆喷涂工艺，只要注意遮蔽声孔位置避免涂层堵塞进音通道，就可以满足潮湿、多尘环境下的使用需求，拓展了器件的应用场景范围。
