人体工学防滑曲面手持操作握柄结构

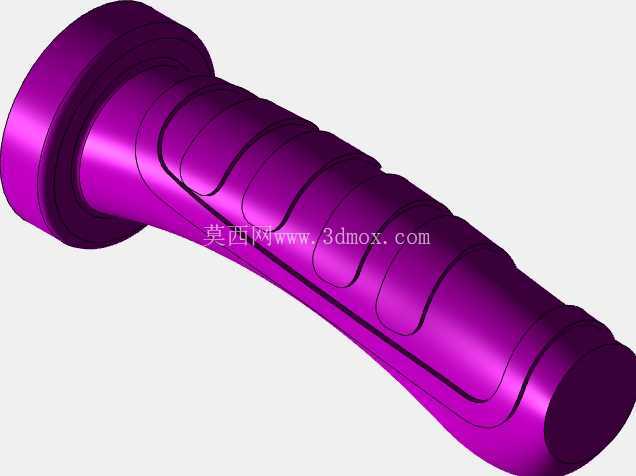

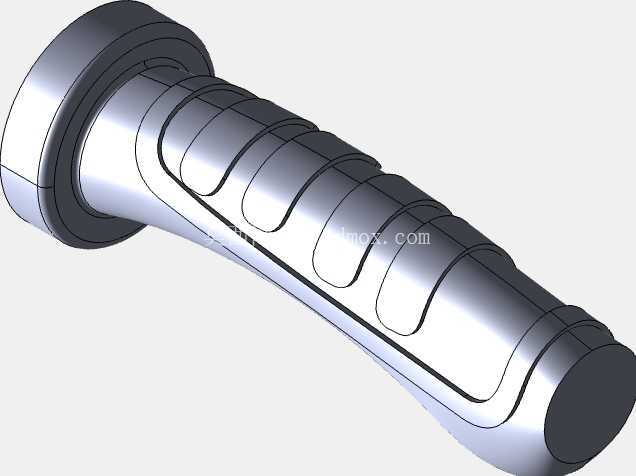

这款手持操作握柄的结构设计，核心围绕长时间手持作业的人机交互需求展开，在通讯类手持检测、调试工具的应用场景中，操作人员往往需要单手握持设备完成数小时的线路排查、信号校准作业，握柄的握持贴合度直接影响操作疲劳度与动作精准度。从结构设计逻辑来看，整体采用15度微弯的曲面轴线，并非传统直筒握柄的同轴结构，这个弯曲角度是经过多轮握持姿态模拟确定的——当人自然伸手握持工具时，手腕处于中立放松状态下的掌倾角刚好匹配这个弧度，能避免长时间直握带来的腕部肌腱紧张，减少重复性操作劳损。

握柄表面的环形凹槽并非装饰性结构，每一道凹槽的位置都对应手指自然弯曲时的指腹贴合区域，凹槽边缘做了R1.2的圆角过渡，既可以增加握持时的摩擦力，避免带薄手套操作时出现打滑，又不会因为棱角过于尖锐硌压指腹，在手部出汗或者作业环境存在少量油污的场景下，这种分段式的防滑结构比整面滚花的握持舒适度更高，也不容易积存污垢。握柄根部的法兰凸台做了三层阶梯结构，最外层凸缘直径比握柄主体大8mm，这个结构一方面是作为握持时的掌根定位挡边，防止操作时手向工具前端滑动误触操作按键，另一方面凸台内部预留了安装空腔，可以容纳接线端子与内部结构的连接紧固件，不需要额外在握柄侧壁开孔固定，保证了外表面的整体性。

从安装边界来看，握柄总长度适配成年人手掌宽度范围，主体直径在32mm，适配绝大多数男性操作人员的握持尺寸，对于手掌偏小的操作人员，环形凹槽的分段设计也能提供不同的握持位置选择，不需要调整握距就能找到舒适的施力点。握柄末端采用平端面封闭设计，端面中心预留了标准的内螺纹安装孔，可以直接和工具内部的主体骨架连接，螺纹旋合长度设计为12mm，能够承受日常使用中150N以内的拉拽载荷，不会因为意外拉扯导致握柄与主体脱落。内部空腔的走线空间做了平滑过渡，没有尖锐的棱角，避免穿设内部通讯线缆时划伤线皮，空腔壁厚均匀控制在2.5mm，既保证了结构强度，又不会因为壁厚过大导致整体重量超标，长时间握持不会产生坠手感。

在实际应用中，这类握柄不仅可以用于通讯类手持调试工具，也可以适配小型手持检测设备、电动工具的操作端结构，设计时充分考虑了注塑成型的工艺可行性，所有曲面都做了拔模角度处理，凹槽位置的壁厚差控制在0.3mm以内，避免注塑成型时出现缩痕、翘曲等缺陷，表面不需要做额外的二次加工就能达到舒适的握持触感。握柄与前端工具主体的配合面做了0.1mm的止口设计，装配后不会出现错位缝隙，能够阻挡日常使用中的灰尘、少量飞溅液体进入工具内部，提升设备在复杂作业环境下的适应能力。
