18650规格3000mAh容量3.7V锂电池结构

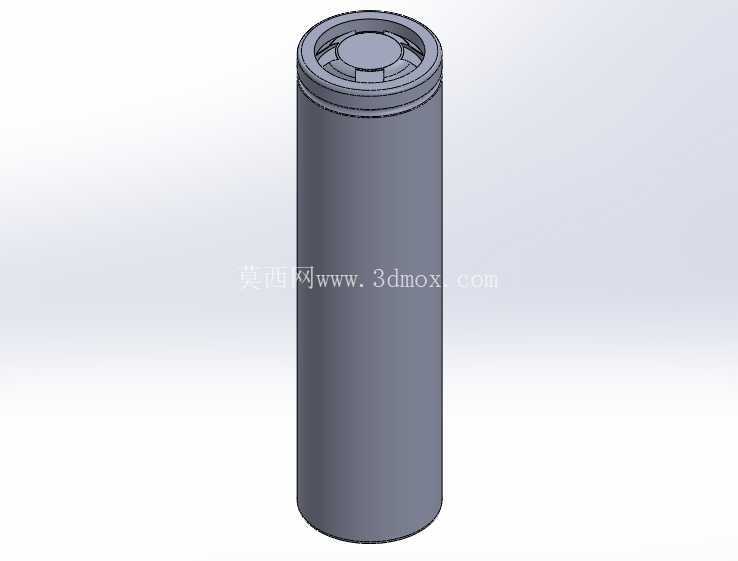

　　这款圆柱型锂电芯的三维结构还原，覆盖了消费电子、小型动力设备、便携储能装置等多个场景的选型参考需求，日常做手持检测设备、户外便携照明、小型电动工具、消费类数码产品的结构设计时，经常会用到该规格电芯的装配校核，不少做小型代步工具、备用电源模组的工程师，也会拿该规格电芯做基础单元开展排布设计。从实际功能层面看，该电芯额定输出电压3.7V，容量3000mAh，持续放电能力支持40A工况，能够满足短时间高功率输出的设备需求，不管是需要瞬时大电流的电动工具启动场景，还是长时间稳定供电的便携数码设备工况，都能匹配对应的供电需求，电芯顶部集成了泄压安全结构，在过充、短路等异常工况下能够及时释放内部压力，避免出现壳体爆裂的风险，正极位置的绝缘限位结构，能够避免装配过程中出现正负极短路的问题，壳体采用钢质冲压外壳，兼顾结构强度与轻量化需求，表面做镀镍处理，能够抵御日常使用环境中的潮气侵蚀，降低壳体锈蚀的概率。

　　做这款电芯的三维建模时，首先要严格匹配行业通用的18650规格尺寸边界，也就是壳体直径控制在18mm区间，整体高度控制在65mm区间，所有尺寸公差都要参考行业通用的电芯尺寸规范，保证后续做电池仓设计、模组排布时，模型能够直接导入装配体完成干涉检查，不会出现模型尺寸与实际物料偏差过大导致的装配失败问题。建模过程中优先还原电芯的外部装配特征，顶部的正极凸台高度、滚槽位置的尺寸精度、底部负极的平面度都要和实际物料保持一致，因为这些特征直接决定了电池仓弹片接触是否可靠、相邻电芯排布时的间隙是否合理，比如滚槽位置的直径如果建模偏差超过0.2mm，做密集型电池模组排布时就可能出现电芯卡入支架困难的问题，正极凸台的高度如果建模不准，会导致装配后正极接触弹片压力不足，出现供电接触不良的故障。

　　除了外部可见的结构特征，建模时也还原了顶部的绝缘密封圈、泄压阀的装配位置关系，虽然这些结构在做外部装配时不需要完全参与干涉计算，但对于需要开展热仿真、结构安全分析的设计场景来说，这些细节特征能够让仿真结果更贴近实际工况，比如泄压阀的位置会直接影响热失控时的泄压方向，在做电池包的安全结构设计时，这些细节是必须要考虑的边界条件。从安装适配的角度看，该规格电芯的圆柱形外形，适配市面上绝大多数通用的18650电池支架、电池弹片，不管是单颗使用的电池仓结构，还是多颗串并联的电池模组，都可以直接基于该模型开展配套结构设计，不需要反复调整安装位的尺寸参数。

　　在做手持设备的结构设计时，该电芯的圆柱外形可以和设备的圆柱形手柄结构完美契合，充分利用设备内部的空间，避免出现空间浪费的问题，做小型储能模组设计时，圆柱外形的电芯排布灵活性更高，可以根据模组的外形尺寸调整串并联的排布方式，相比方形电芯能够更好地适配异形的安装空间。另外，建模时特意保留了壳体表面的拔模斜度特征，实际生产中钢壳是冲压拉伸成型的，壳体存在微小的拔模斜度，如果建模时做成完全等直径的圆柱，在做紧配合的电池仓设计时，就可能出现实际装配时电芯无法完全装入的问题，这些细节都是实际生产装配中经常遇到的问题，在三维建模阶段就把这些工艺特征还原出来，能够减少后续打样阶段的修改次数，缩短整个产品的开发周期。对于需要做电池包热管理设计的场景，该模型的外表面尺寸精度足够支撑热流场的仿真计算，可以基于电芯的外壁面设置发热功率参数，模拟不同放电倍率下的电芯表面温度分布，配套设计对应的散热结构，比如在电芯间隙填充导热胶、加装散热支架等结构时，都可以直接用该模型做间隙校核，保证导热材料的填充厚度在合理区间内，既不会因为间隙过大导致导热效果不佳，也不会因为间隙过小导致装配时压坏电芯外壳。
