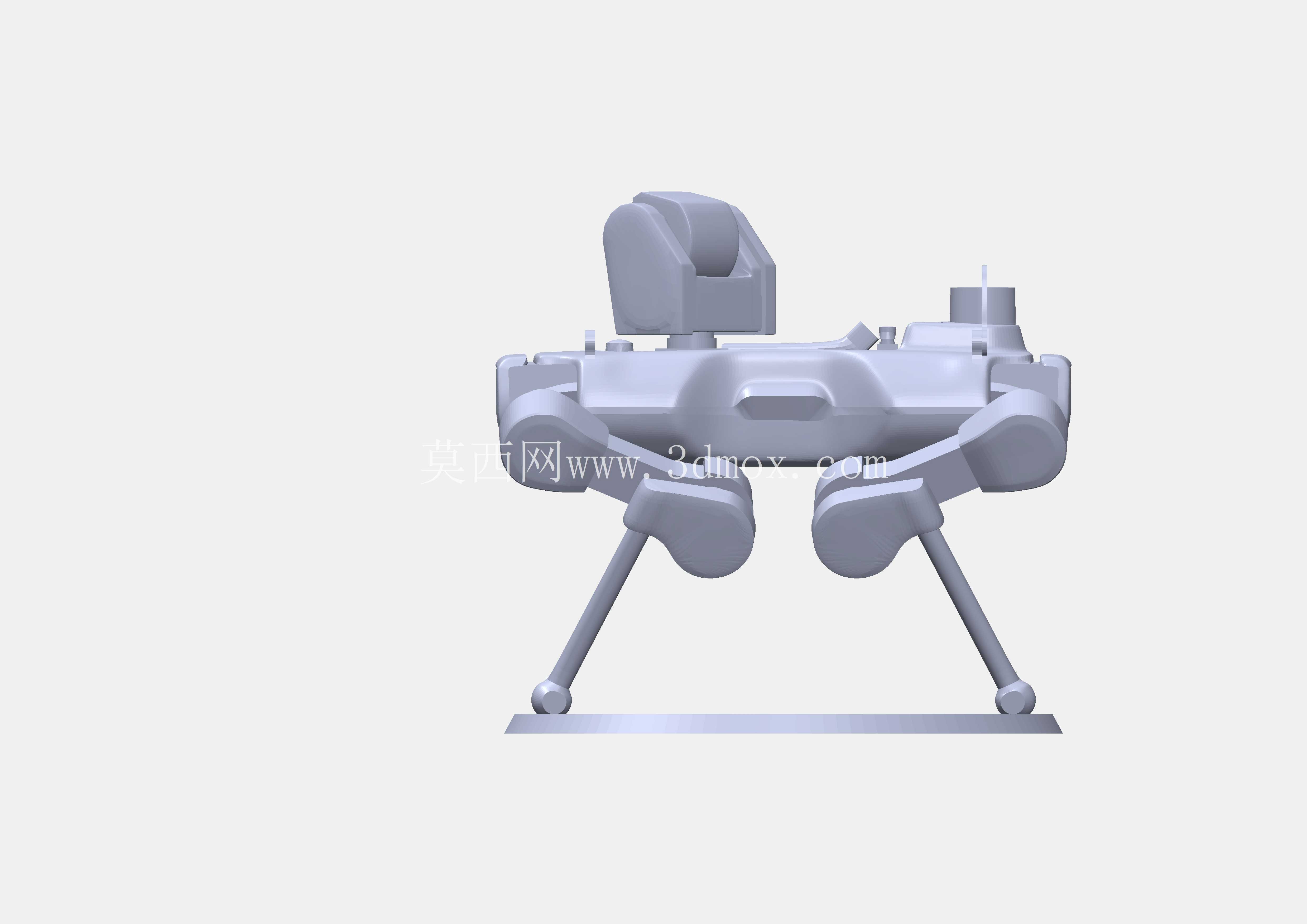

四足仿生巡检作业机器人结构设计

　　这款足式移动作业平台的结构设计，核心围绕非结构化地形的通行需求展开，区别于传统轮式、履带式移动设备，其采用四条对称分布的支腿作为行走执行机构，能够适配工业厂区巡检、户外复杂地形探测、应急救援场景下的通行要求，在台阶、碎石路面、倾斜坡面等常规移动设备无法抵达的区域，可通过支腿的独立姿态调整保持机身平稳，完成预设的作业任务。从结构布局来看，机身主体采用一体化承载式设计，上部预留了标准化的载荷安装位，可根据实际作业需求搭载传感检测模块、小型作业执行末端或者应急物资承载舱，机身内部预留了走线空间与动力单元安装腔，能够将驱动控制模块、能源模块集中布置在机身重心位置，降低行走过程中的惯性冲击对核心部件的影响。四条支腿采用三段式铰接结构，每条支腿设置三个转动自由度，分别对应髋部侧摆、髋部俯仰以及膝关节俯仰动作，关节处的铰接位置做了限位结构设计，避免运动过程中出现支腿干涉、过转损坏的问题，支腿末端采用球头式支撑脚，接触地面时可自适应调整接触角度，增大与地面的摩擦力，同时在支撑脚与支腿杆的连接位置预留了缓冲结构安装位，可加装弹性缓冲元件抵消行走过程中的地面反冲击力，降低机身振动幅度。

　　支腿与机身的连接位置采用对称式布局，前后支腿的安装间距、左右支腿的跨距经过运动仿真验证，在支腿最大伸展状态下，机身的稳定倾角可达到35度，不会出现侧翻风险，同时在机身收拢状态下，整体外形尺寸可满足常规通道的通行要求，能够顺利通过宽度0.8米以上的人行通道、高度1.2米以上的低矮空间。在设计过程中，针对不同作业场景的载荷需求，对支腿杆的截面形状做了优化，采用变截面的轻量化结构设计，在保证支腿结构强度、满足额定载荷下形变量要求的前提下，尽可能降低支腿自身重量，减少关节驱动单元的负载，提升整机的续航表现。

　　机身下部设置了可收放的辅助支撑支架，当机器人处于静止作业状态时，可将辅助支架放下形成稳定的四点支撑结构，此时四条支腿可处于卸力状态，降低驱动单元的静态能耗，同时辅助支撑的接触位置做了防滑处理，在静止作业时可抵抗一定的侧向外力，保证搭载的检测设备、作业末端的工作稳定性。从运动逻辑的结构适配来看，每条支腿的驱动单元安装位置尽可能靠近机身侧，将运动部件的重量集中在重心附近，降低支腿摆动过程中的转动惯量，提升运动控制的响应速度，同时铰接位置的轴承安装位做了密封结构设计，可适配户外多尘、潮湿的作业环境，减少粉尘、水汽对关节转动部件的磨损。

　　机身顶部的搭载平台采用标准化的安装孔位设计，孔位间距遵循通用工业载荷安装规范，无需额外加工转接件即可完成常见检测传感器、通信模块、小型作业工具的快速安装，搭载平台与机身主体之间预留了减震垫安装槽，可根据搭载设备的防震需求加装不同刚度的减震元件，过滤行走过程中传递到搭载设备的振动，保证精密检测设备的测量精度。在安装边界方面，整机在站立状态下的高度可通过支腿的伸缩调整进行适配，最低作业高度可调整至0.6米，最高通行高度可达到1.2米，能够满足不同高度空间的通行与作业需求，支腿的最大抬升高度可达到0.3米，可顺利跨越高度0.25米以内的垂直障碍，跨越宽度0.3米以内的壕沟，适配多数工业场景、户外场景的非结构化地形通行要求。结构设计过程中，针对日常维护的需求，所有关节位置的外罩都采用快拆式结构设计，无需拆解整机即可完成关节部件的检查、润滑与更换，机身的能源舱、控制舱都设置了独立的检修口，日常维护时可快速打开检修口完成线路检查、模块更换操作，降低后期运维的时间成本。
