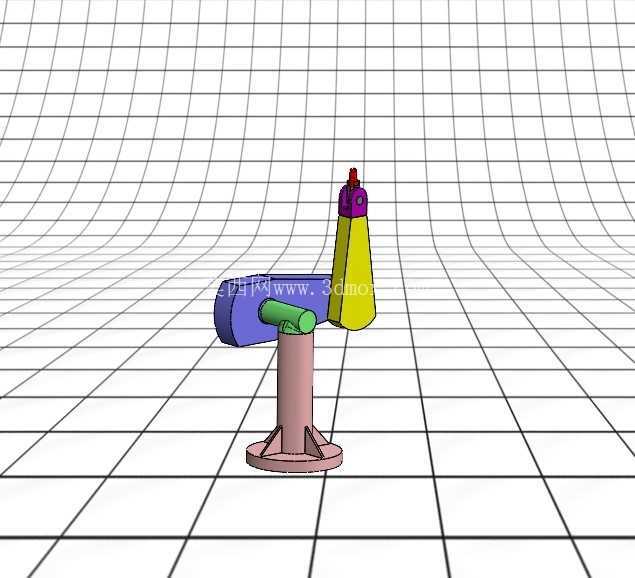

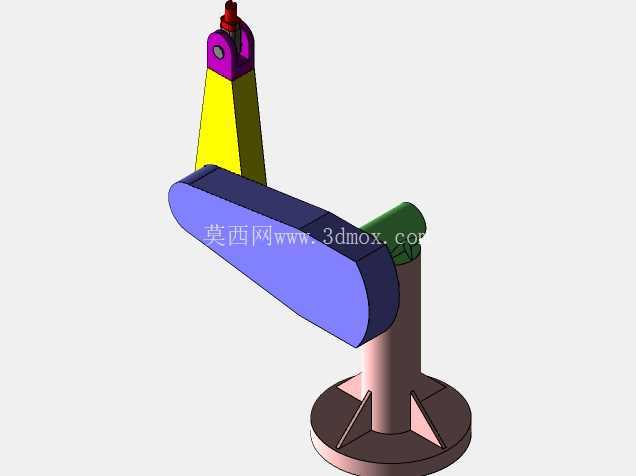

六自由度PUMA560C工业机械臂结构设计

这款六自由度关节型机械臂的结构设计，全程对标经典PUMA系列构型的实际落地需求展开，建模阶段优先还原真实设备的运动逻辑与安装边界，没有做脱离工程实际的夸张化造型处理。从应用场景来看，这类构型的机械臂至今仍是中小负载作业场景的主流选择，常见于3C电子装配线的元器件插接、小件搬运，五金加工环节的上下料转运，以及教学实训场景中的机器人运动学演示、轨迹规划验证，部分经过末端工装适配的同构型设备，也可完成涂胶、弧焊等对轨迹精度有稳定要求的作业工序。

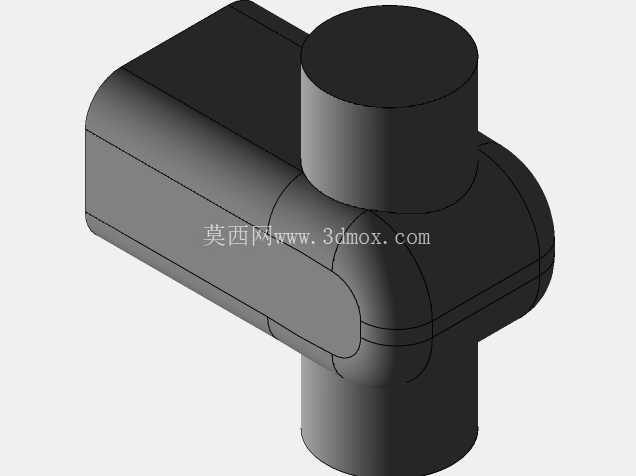

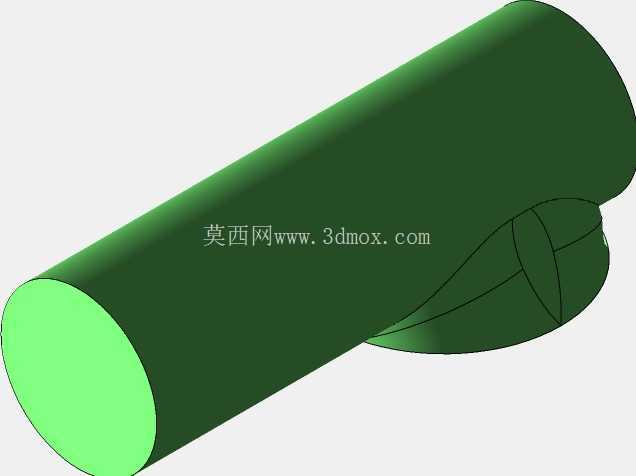

设计过程中首先锚定的是关节运动范围的合理性，腰座回转关节采用圆盘式安装底座，底座带三角加强筋结构，直接对接车间常用的铸铁安装平台或生产线侧装支架，安装孔位的排布参考了通用工业机器人的安装尺寸规范，不需要额外做过渡转接板即可完成固定，底座的高度控制在保证腰座回转无干涉的最小值，尽可能降低整体设备的重心高度，提升高速运动下的整机稳定性。大臂与腰座的连接关节、小臂与大臂的连接关节，都参考了真实设备的铰接结构做了等比例还原，关节处的转动副预留了足够的走线空间，实际生产中可容纳伺服电机的动力线、编码器线从臂体内部穿过，避免外部走线在关节往复转动时出现线缆磨损、拉扯断裂的问题。

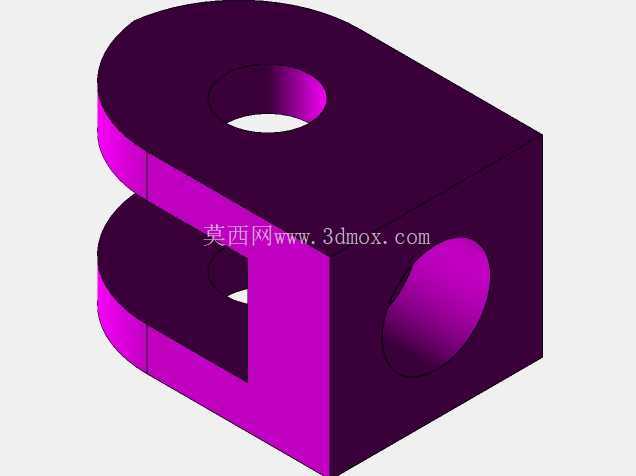

腕部的三个关节采用正交构型设计，三个转动轴交汇于同一点，符合经典PUMA构型的运动学解算逻辑，这种设计的优势在于运动学逆解计算复杂度低，轨迹规划时不需要做额外的坐标补偿，不管是做点位控制还是连续轨迹控制，都能快速算出各关节的转动角度，降低控制系统的运算负荷。末端法兰的尺寸参考了通用工业机器人的末端安装标准，可适配夹爪、吸盘、焊枪、涂胶头等多种常用末端执行器，不需要做定制化的法兰转接，能快速切换不同作业工序的工装配置。

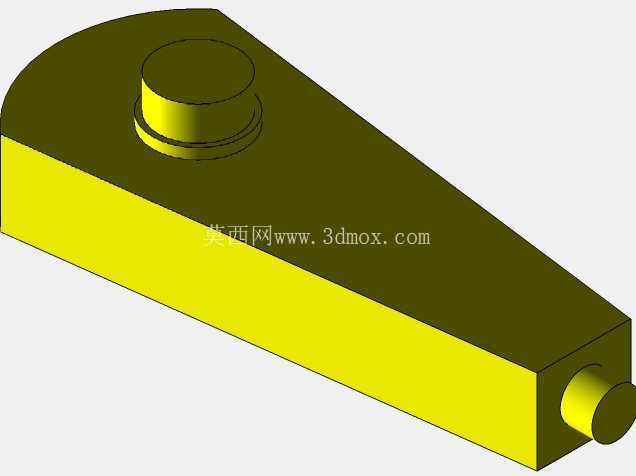

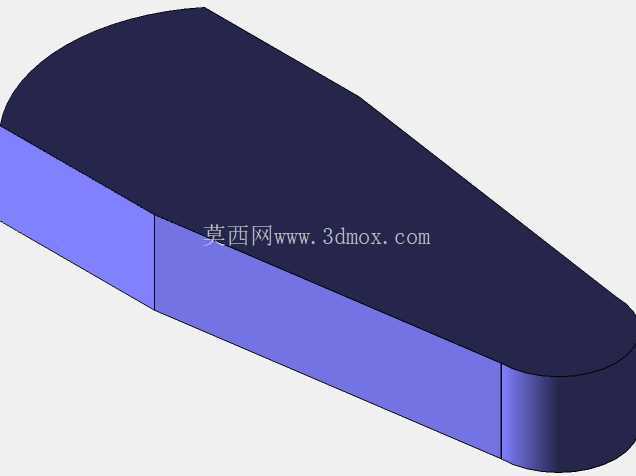

尺寸设计上严格遵循原始设备的比例关系，臂体总伸展长度覆盖常规中小作业半径需求，各段臂长的比例经过反复校核，保证工作空间内不存在运动死区，同时规避了关节运动到极限位置时的臂体自干涉问题——比如大臂抬升到最大仰角时，不会和腰座外壳发生碰撞，腕部翻转到极限角度时，不会和小臂末端结构产生剐蹭。臂体的外壳造型做了贴合实际生产的简化处理，大臂、小臂的截面采用近似矩形的圆角结构，既保留了真实设备的外观特征，也在建模时考虑了钣金加工的工艺可行性，实际生产中臂体外壳可采用薄钢板折弯焊接成型，不需要开复杂的冲压模具，能有效降低小批量试制的成本。

从结构刚性的角度考量，底座的加强筋分布对应腰座回转支撑的受力点，臂体的壁厚取值参考了同负载等级工业机器人的设计参数，既不会因为壁厚过大增加不必要的臂体重量，导致关节电机负载冗余，也不会因为壁厚过薄导致臂体在高速启停时出现过大的弹性形变，影响末端定位精度。关节处的铰接位置预留了轴承安装位与电机安装腔，可适配常规的交流伺服电机加谐波减速器的传动方案，建模时的关节配合间隙按照真实装配公差设置，不存在虚拟装配下的穿透、错位问题，可直接用于运动仿真验证，也可作为二次开发的基础模型，根据实际负载需求调整关节电机、减速器的选型参数。

在实际产线适配中，这类六自由度机械臂的安装边界需要提前核算：底座安装平面的平面度要求控制在合理范围内，避免安装后底座变形导致腰座回转精度下降；设备周围的安全防护空间需要匹配机械臂的最大工作半径，避免运动过程中与周边的输送线、工装夹具发生碰撞；臂体的运动高度范围覆盖从安装平面到最大抬升高度的区间，可适配不同高度的作业工位，不需要额外加高底座或调整生产线的高度布局。相较于SCARA平面关节机器人，这种六自由度构型的机械臂动作灵活性更强，可完成空间内任意角度的姿态调整，能适应复杂曲面的作业需求，比如工件的多面装配、异形工件的姿态调整，而相较于并联机器人，它的工作空间范围更大，单台设备即可覆盖更大范围的作业工位，减少产线上的设备排布数量。
