Robocon赛事用箭头头部注塑成型模具

这套模具针对Robocon竞赛场景中机器人发射机构的箭头头部零件开发，核心服务于高校参赛队的零件快速批量制作需求，适配赛事备赛阶段小批量试制、零件快速迭代的实际工况，解决手工制作箭头头部一致性差、气动/弹射发射时飞行姿态不稳定的痛点。日常备赛过程中，参赛队往往需要反复调整箭头头部的曲面轮廓来匹配发射管内径、优化空气动力学特性，这套模具的型腔直接复刻了优化后的箭头头部流线型轮廓，合模后可直接成型出外壁光滑、曲面连续的零件，无需后续大量打磨修整，能大幅缩短零件迭代周期。

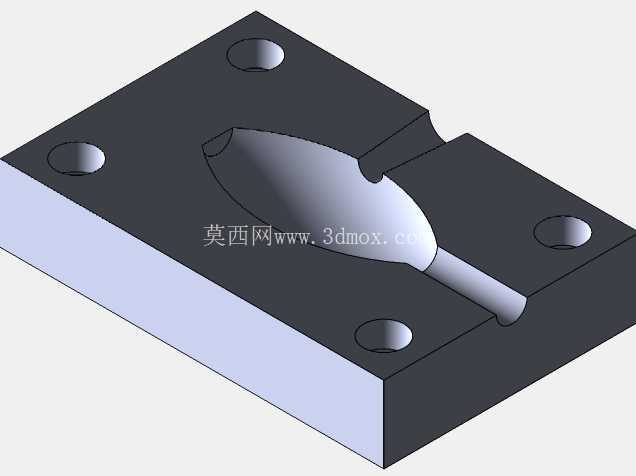

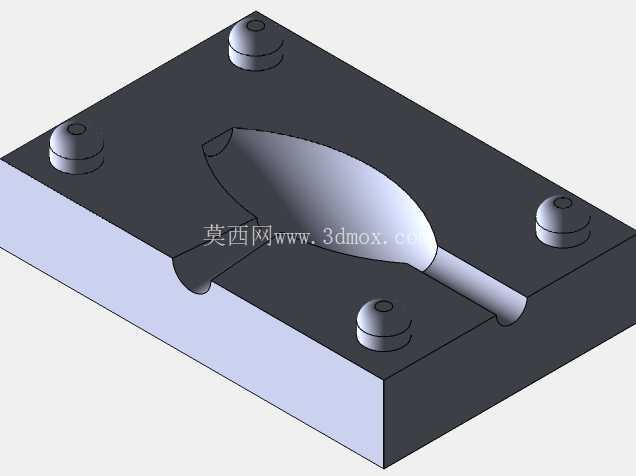

从结构设计来看，模具采用标准两板模模架布局，四角布置的内六角螺丝直接承担上下模的锁紧功能，省去了额外的模架锁紧机构，适配小批量试制场景下的快速装拆需求，每次换模清理飞边、调整型腔参数时，只需松开四角螺丝即可分开上下模，操作门槛低，即使是没有太多模具操作经验的参赛学生也能快速上手。型腔部分直接在模仁上加工出箭头头部的完整轮廓，尾部延伸出的圆柱段对应箭头与箭杆的连接定位段，成型后可直接与标准直径的碳纤维箭杆过盈配合，不需要额外加工连接结构。

设计过程中优先考虑了成型后的脱模顺畅性，整个型腔的拔模角度沿着箭头头部的流线型曲面自然过渡，没有出现倒扣或直角突变结构，开模时零件不会卡在型腔内，不需要额外设置顶出机构，进一步简化了模具结构，降低了加工成本。模仁的分型面设置在箭头头部的最大轮廓线上，合模时的贴合面经过平面度处理，注塑时不会出现飞边溢出的问题，成型后的零件合模线痕迹极细，简单打磨即可完全消除，不会影响箭头飞行时的空气动力学表现。

安装边界方面，整套模具的外形尺寸适配普通桌面型注塑机的安装工位，模架四周的锁紧孔位置与常规小型注塑机的模板安装孔位匹配，不需要额外制作转接板即可直接装夹使用。模架的厚度控制在小型注塑机的最大开模行程范围内，开模后有足够的空间取出成型零件，同时也适配手动注塑设备的使用需求，部分没有工业注塑机的参赛队，使用手动注塑枪也能完成零件注塑作业。

实际使用场景中，这套模具除了服务于Robocon赛事的箭头零件制作，也可适配同类型小型流线型塑料零件的小批量试制，比如小型无人机的机头罩、气动弹射玩具的弹头类零件，只要零件轮廓尺寸在型腔的加工范围内，都可以通过修改型腔局部结构快速适配。模具的模架部分采用通用标准尺寸，后续更换不同轮廓的模仁即可生产其他形状的零件，不需要重新制作整套模架，能降低多品种小批量试制的成本投入。

成型后的箭头头部零件，曲面轮廓精度控制在0.1mm以内，与箭杆装配后的同轴度误差极小，发射时不会出现偏航问题，外壁的光滑度能有效降低飞行过程中的空气阻力，提升箭头的飞行稳定性与命中精度，完全满足Robocon赛事中机器人发射机构的使用要求。模具的进料口设置在箭头尾部圆柱段的端面位置，注塑完成后进料口残留的料把可以直接在剪去箭杆连接段余料时一同去除，不会在箭头的流线型外表面留下进料痕迹，省去了后续表面处理的工序。
