小型轴流风扇注塑成型模具结构设计

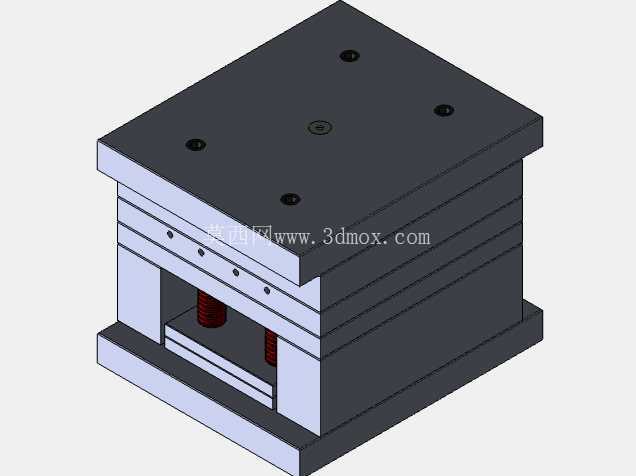

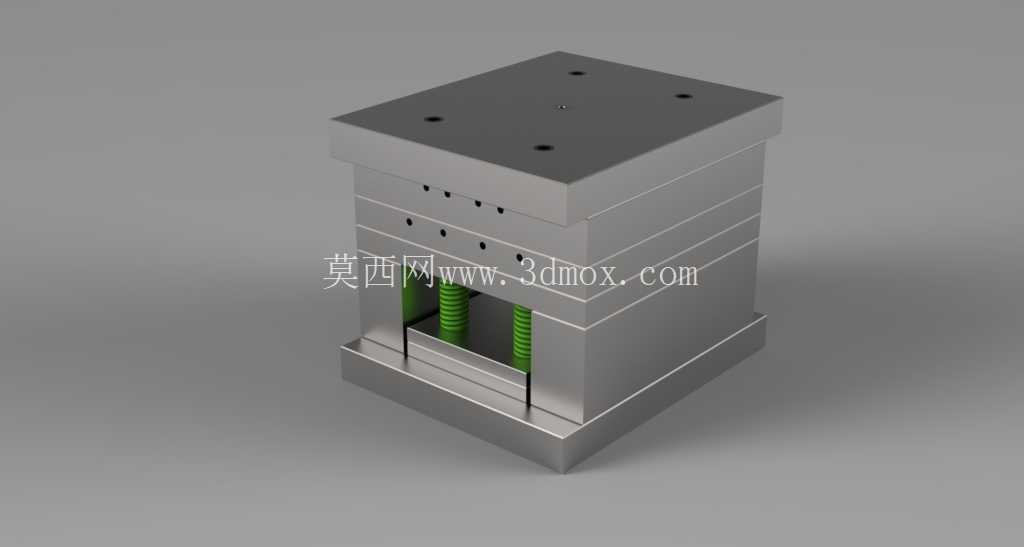

这套模具针对小型轴流塑料风扇的批量注塑生产设计，核心服务于消费电子散热配件、小型通风设备的塑胶件成型环节，日常应用覆盖桌面散热风扇、机箱通风组件、小型家电送风模块这类需要轻量化塑料扇叶的产品场景，匹配常见的卧式注塑机安装规格，模架整体采用标准两板模基础结构做定制化改型，适配120吨-160吨锁模力的常规注塑设备安装。

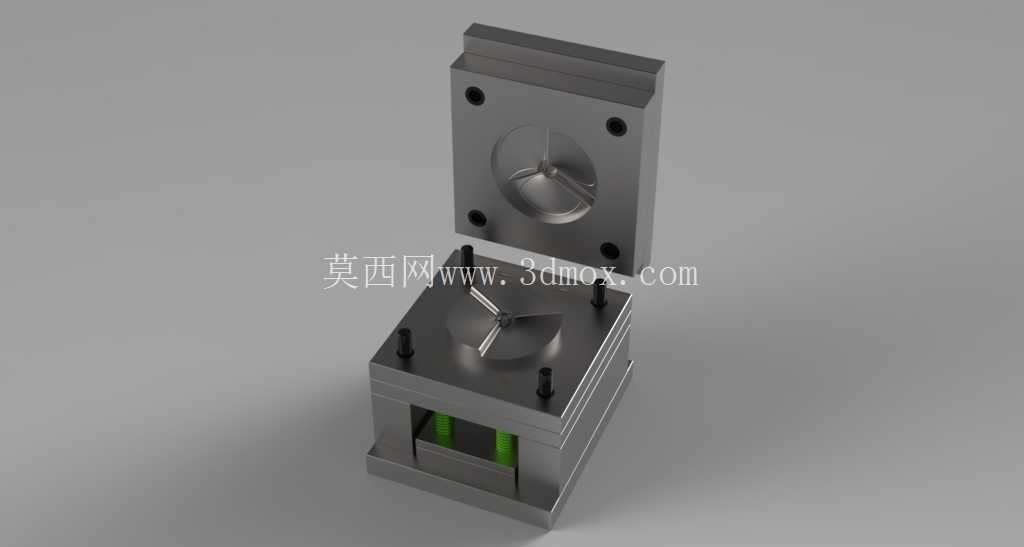

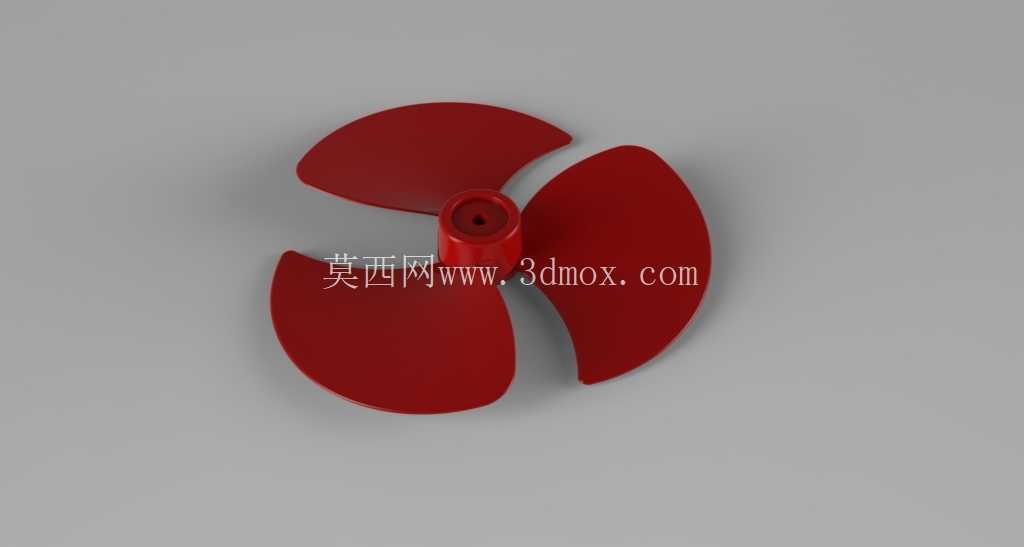

从成型功能来看，模具型腔直接复刻风扇叶片的复杂曲面结构，扇叶部分的薄壁区域厚度控制在1.2mm-1.8mm区间，中心轮毂位置做局部加厚处理，兼顾成型时的熔料流动填充效率与成品的结构强度，避免扇叶边缘出现缺胶、飞边等常见注塑缺陷。分型面设置在扇叶平面与轮毂端面的衔接位置，尽可能减少合模时的错位误差，保证扇叶曲面的轮廓度公差控制在0.05mm以内，避免成型后扇叶因曲面偏差出现动平衡不足的问题。

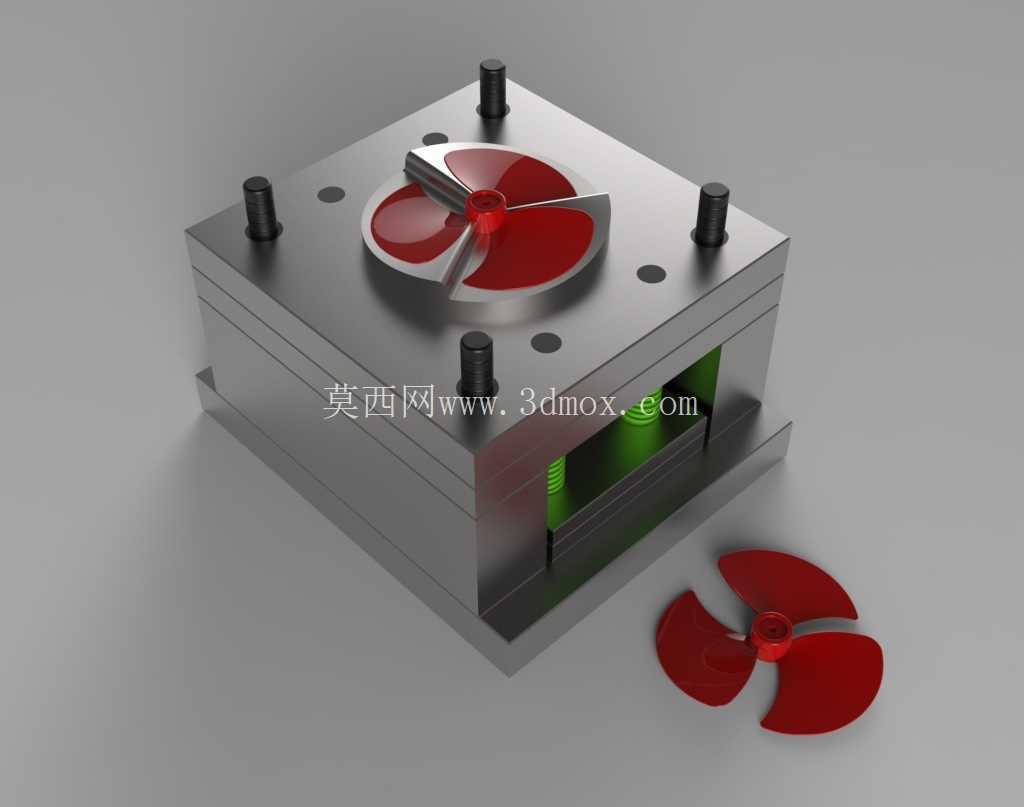

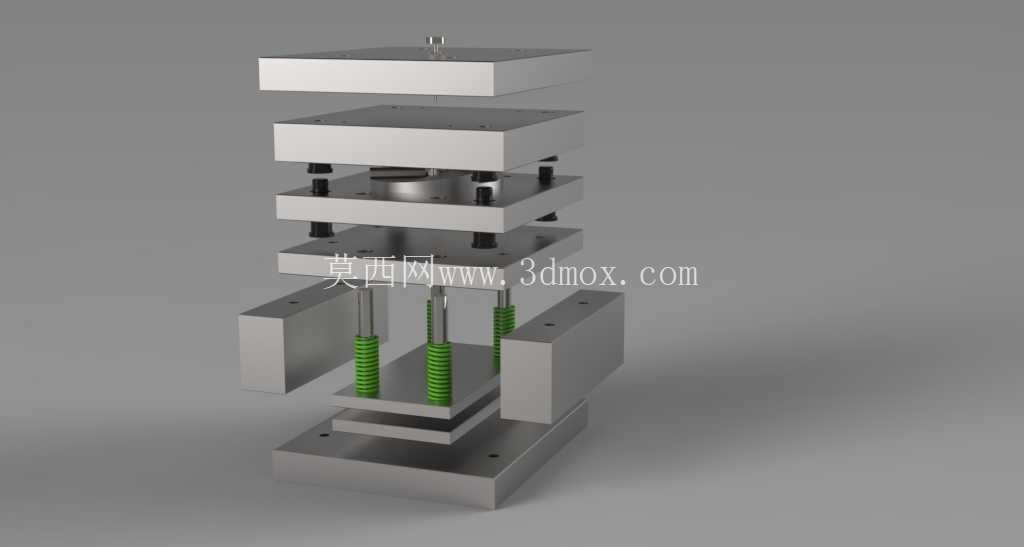

设计过程中优先考虑了薄壁件的填充平衡性，浇口采用中心点浇口结构，熔料从轮毂中心位置向四周扇叶均匀分流，避免不同扇叶区域的填充速度差导致的内应力残留，减少成品扇叶的翘曲变形概率。模架四周的导柱导套做了加长处理，合模时的导向行程比普通两板模多出20mm，避免合模过程中型腔碰擦损伤扇叶的精细曲面结构。顶出机构没有采用常规的均匀顶针布局，而是在轮毂位置设置环形顶出结构，配合扇叶根部的局部扁顶针，保证开模顶出时成品受力均匀，不会出现顶白、顶穿扇叶薄壁的问题。

冷却回路的设计围绕型腔与型芯的均匀温控展开，型腔侧采用环形环绕水路，距离型腔表面的距离保持在15mm-20mm区间，型芯侧则在中心轮毂位置设置隔水片式冷却水井，针对扇叶根部的厚胶区域做重点冷却，避免局部位置冷却不足导致的成型周期拉长，同时减少不同区域的冷却温差，控制成品的收缩率偏差。模具的安装边界完全符合标准注塑机的装模要求，上下模的安装螺孔位置匹配常规设备的T型槽间距，定位圈直径采用标准100mm规格，主流道衬套的球面半径匹配常见注塑机喷嘴尺寸，上机安装时不需要额外做转接改配。

这套结构在实际生产中可以适配PP、ABS等常用风扇塑胶原料的成型参数，成型周期可以控制在25秒-30秒区间，成型后的扇叶不需要做过多的后处理，只需要剪除中心浇口料头即可进入后续的动平衡检测工序，模架的易损件都采用标准件配置，导套、顶针、弹簧等部件都可以直接采购标准规格替换，日常生产维护的成本相对较低。针对扇叶的曲面加工，型腔与型芯都采用五轴铣削加工后做镜面抛光，表面粗糙度达到Ra0.8以下，保证成型后扇叶表面的光洁度，减少风阻同时降低脱模时的摩擦阻力。排气槽开设在分型面的扇叶边缘位置，深度控制在0.02mm，既可以快速排出型腔内的空气避免困气烧焦，又不会出现溢料飞边的问题。
