Robocon赛事低矮型转向带齿轮驱动机构

这套低矮型转向驱动单元，最早是针对Robocon赛事机器人底盘的空间限制需求开发的，在常规轮式移动机器人的布局里，转向驱动模块往往需要占用较大的垂向空间，很多赛事场景里机器人需要穿越低矮障碍、搭载上层执行机构，留给底盘动力舱的垂向高度非常有限，常规的立式舵轮加驱动电机的布局很容易超出高度限制，这套结构就是为了压缩垂向安装尺寸做的针对性设计。从实际应用场景来看，这类驱动单元不仅能用在竞赛机器人上，在仓储物流的低矮型AGV、车间内的窄空间转运小车、需要钻入设备底部做巡检的移动机器人平台上都有适配空间，尤其是对整机高度有严格限制的移动设备，这种把驱动电机、转向齿轮组、轮系安装座做扁平化布局的结构，能把整个驱动模块的顶部安装面压到极低的位置，给上层的负载、传感器、执行机构留出更多可用空间。

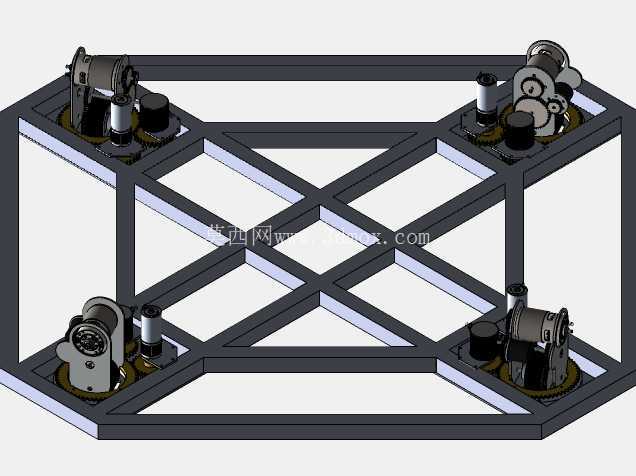

从功能特性上看，四个驱动单元呈矩形分布在框架式底盘的四个角，每个单元都集成了独立的行走驱动和转向驱动功能，属于独立舵轮的布局形式，和传统的差速转向、阿克曼转向相比，这种四轮独立转向的结构可以实现原地自旋、横向平移、斜向行进等多种运动模式，在狭窄的赛事场地或者车间通道里有极强的机动性。转向部分采用直齿圆柱齿轮传动，驱动电机输出轴连接小齿轮，和轮组安装座上的大齿圈啮合，传动间隙可以通过调整电机安装座的位置来控制，相比蜗轮蜗杆式的转向结构，齿轮传动的反向间隙更小，转向响应更快，传动效率也更高，适合需要频繁快速调整行进方向的移动场景。行走部分的驱动电机和轮轴平行布置，通过直连或者一级减速的方式把动力传递到驱动轮，没有多余的传动层级，既压缩了轴向尺寸，也减少了动力损耗。

设计思路上，整个模块完全围绕“低矮”这个核心需求做布局优化，没有采用常规舵轮把转向电机竖置在轮组上方的结构，而是把转向驱动电机、行走驱动电机都卧置在安装框架的平面内，所有传动部件的最高点都控制在同一水平面，整个驱动模块没有向上凸起的结构件，安装时可以直接把模块整体嵌入到底盘框架的预留空位里，模块顶部和底盘框架的上表面齐平，不会额外占用底盘上方的垂向空间。框架采用铝型材拼接的桁架式结构，四个角的安装位预留了统一的安装孔位，每个驱动单元都可以单独拆装维护，不需要拆解整个底盘框架，在赛事备赛或者设备运维的时候，单个轮组出现故障可以快速更换，不会影响整机的调试进度。

从安装边界和尺寸配合来看，每个驱动单元的安装基准是底部的轮组接触面和侧面的框架安装面，转向齿轮的啮合中心距需要严格控制在公差范围内，否则会出现齿轮卡滞或者间隙过大的问题，大齿圈和轮组安装座采用同轴设计，旋转中心和驱动轮的接地中心重合，转向时轮子绕自身接地中心旋转，不会出现额外的侧向滑动，减少转向时的阻力和轮胎磨损。整个底盘的框架采用交叉加强的筋条布局，虽然整体高度很低，但框架的抗扭强度足够承受机器人急停、快速转向时的冲击载荷，不会因为框架变形导致齿轮啮合错位。轮组的安装高度预留了小幅调整的空间，可以根据实际使用的地面平整度调整轮子的预压量，保证四个轮子都能均匀接地，避免出现个别轮子悬空导致动力流失的问题。

在实际选型适配的时候，这种结构可以根据负载需求调整齿轮模数和电机功率，如果是负载较大的AGV场景，可以把齿轮模数加大，匹配更大扭矩的驱动电机，安装接口保持通用即可；如果是对重量要求苛刻的竞赛场景，可以把框架材质换成碳纤维板材，进一步降低整机重量。整个结构的传动路径非常直白，没有复杂的异形零件，大部分结构件都可以采用常规的铣削加工完成，齿轮采用标准件改制即可，不需要开模定制，加工成本和周期都能控制在较低的水平，很适合需要快速迭代制作原型机的场景。另外这种卧置布局的电机散热条件也比竖置埋入式的结构更好，电机外壳直接和空气接触，长时间高负载运行的时候不会出现热量堆积导致的电机退磁或者驱动过流问题，连续运行的稳定性更有保障。
