神钢轮式装载机驾驶舱及机身结构设计

在散料转运、工地短驳、矿山表层剥离、厂区物料堆垛这类高频作业场景里，轮式装载机的机动灵活性相比履带式设备有明显优势，尤其是硬化路面、厂区内部转场的工况下，轮式结构不会破坏路面铺装，转场速度更快，作业半径覆盖更灵活。这套神钢轮式装载机的三维结构，重点还原了驾驶操作区、机身动力舱、走行连接基座的核心结构，没有做前端工作装置的装配，适合用于装载机底盘系统、驾驶区人机工程的结构参考。

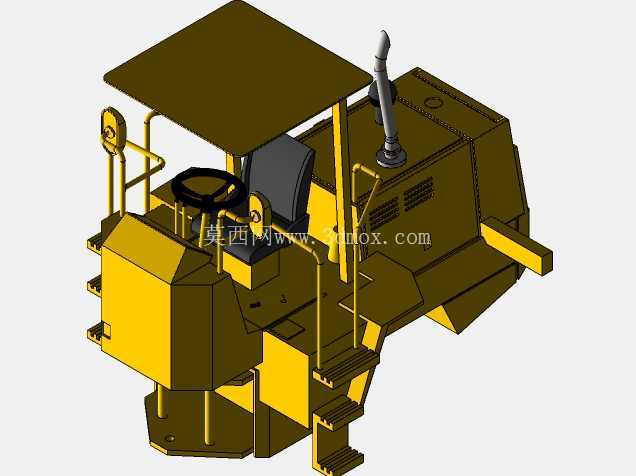

从实际作业的使用需求来看，轮式装载机的驾驶区设计首先要考虑操作人员的视野可达性，模型里的遮阳顶棚采用悬挑式结构，没有设置前挡封闭框架，就是为了让操作人员在铲装作业时能无遮挡观察铲斗位置、料堆高度以及周边作业人员动向，顶棚的支撑立柱全部布置在操作区侧后方，避免立柱遮挡前方视线。操作位的座椅采用悬浮式安装结构，预留了减震组件的安装空间，对应实际设备里的阻尼减震座椅，能缓冲工地非铺装路面行驶带来的颠簸，减少操作人员长时间作业的疲劳感。方向盘的布置角度做了后倾设计，符合工程车辆操作的人机角度，操作人员坐立时手臂自然下垂即可握持方向盘，不需要过度前倾，侧方的操作杆预留了安装位，对应液压举升、铲斗翻转的操作控件，位置刚好在操作人员右手侧的舒适操作范围内，不需要大幅抬臂或者侧身就能完成所有作业动作。

机身部分的结构设计，重点考虑了动力总成的布置空间，排气系统的高位布置是工程设备的典型设计，避免作业时扬尘被吸入进气系统，同时高温排气不会直接吹到地面的易燃杂物，降低工地作业的火灾风险。机身侧面的格栅式通风口对应散热系统的进风通道，能保证发动机、液压系统在长时间高负荷作业时的散热需求，格栅的倾斜角度做了导风设计，行驶过程中迎面气流可以直接导入散热舱，提升散热效率。侧方的爬梯采用阶梯式防滑结构，每一级踏板都预留了防滑纹的安装位置，爬梯的扶手从地面高度一直延伸到驾驶区平台，操作人员上下设备时可以全程抓握，避免湿滑天气下滑倒的风险，爬梯的布置位置避开了轮胎的转动范围，不会在轮胎转向时和爬梯发生运动干涉。

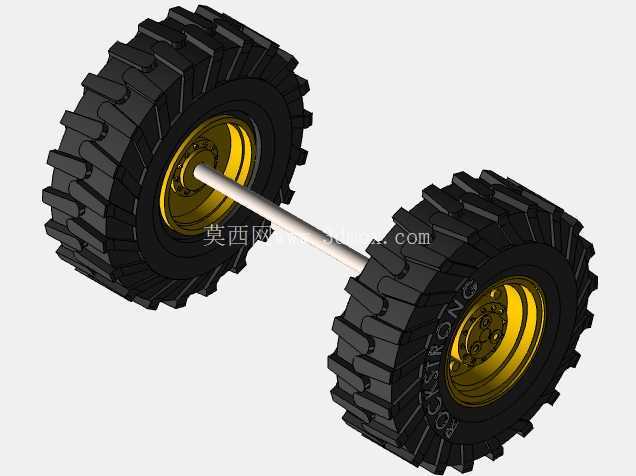

走行连接的基座部分，模型还原了轮式装载机的铰接式底盘连接结构，上部机身和下部走行桥的连接法兰做了加厚处理，对应实际设备里的铰接转向结构，轮式装载机的铰接转向相比整体式转向，转弯半径更小，在狭窄的厂区、料场里作业时灵活性更强，铰接点的位置布置在整机重心的靠前位置，转向时的机身摆动幅度更小，作业时的稳定性更好。机身尾部的配重结构做了一体化的造型设计，重量分布靠后，在前端铲装重载物料时能平衡整机重心，避免翘头失稳，配重的外形做了圆弧过渡，没有突出的棱角，转场时不会刮碰到周边的障碍物。

从安装边界的尺寸逻辑来看，这类小型轮式装载机的整机宽度控制在2米以内，适合在狭窄的巷道、厂区车间内部作业，驾驶区的离地高度控制在1.2米左右，操作人员上下设备不需要攀爬过高的距离，顶棚的总高度控制在2.4米以内，可以顺利通过大部分厂区的限高门、车间入口。排气筒的高度高出顶棚30公分左右，排气方向朝向侧上方，不会把废气吹到驾驶区，避免操作人员吸入尾气。所有的外部突出件，比如后视镜支架、扶手、爬梯，都没有超出整机的宽度边界，在狭窄空间作业时不会因为突出件刮碰周边设施。

在结构设计的细节处理上，所有的走台板表面都预留了防滑花纹板的安装空间，边缘做了凸起的挡边，避免作业时工具、杂物从走台板滑落，驾驶区的地板预留了操纵杆、踏板的开孔位置，开孔边缘做了翻边加强，提升地板的结构强度，同时避免开孔边缘割伤线路或者操作人员的衣物。机身的覆盖件采用螺栓连接的分体式设计，日常维护时可以单独拆卸某一块覆盖件，不需要整体拆解外壳，提升维护保养的效率，覆盖件的连接螺栓全部布置在隐蔽位置，外表面没有突出的螺栓头，既减少了作业时的刮碰风险，也能避免螺栓长期暴露在扬尘、雨水环境里生锈卡死。

这套结构模型对于刚接触工程机械设计的人员来说，可以直观理解轮式装载机驾驶区、机身本体的结构布置逻辑，掌握工程车辆设计里的人机工程、散热布置、维护便利性、运动干涉校核这些核心设计要点，在做同类设备的改型设计、结构优化时，可以作为基础的结构参考，对照实际作业的工况需求调整局部结构尺寸，适配不同的作业场景要求。
