半自动链式珠宝链条加工连接设备

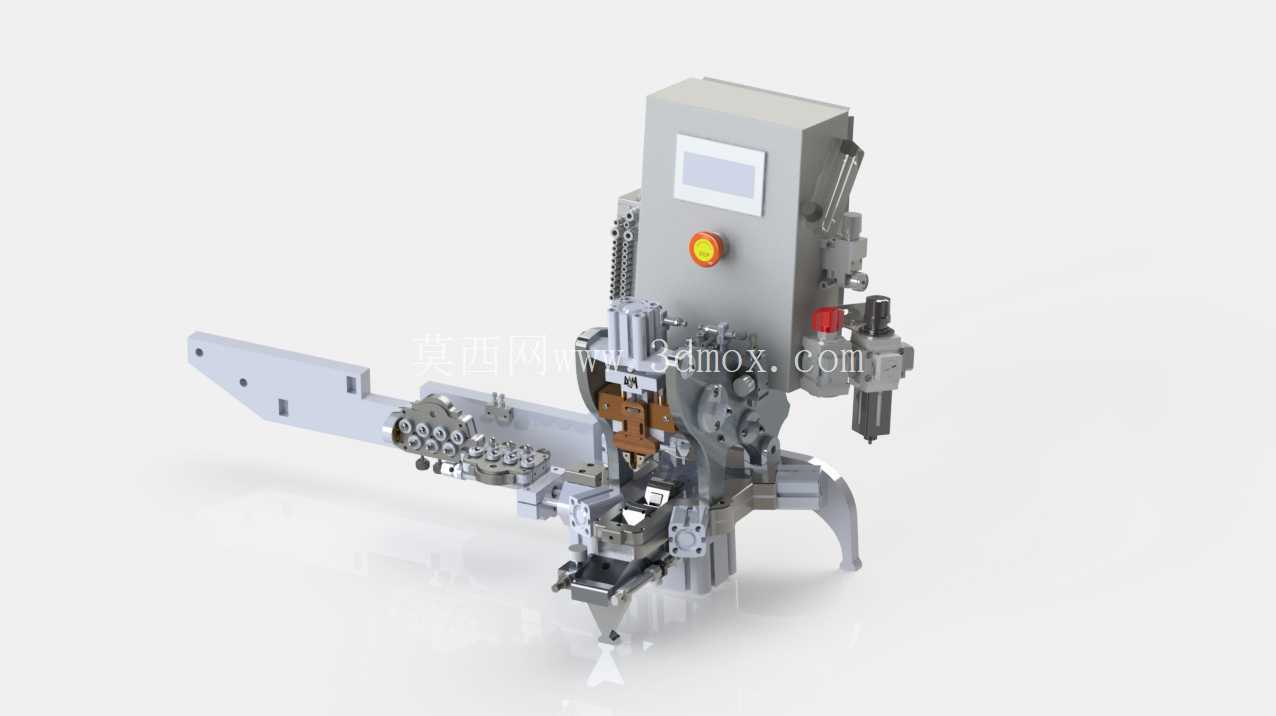

　　这款半自动链式连接设备主要面向珠宝首饰加工领域的细规格链条生产场景，适配黄金、K金、银等多种贵金属材质的细链节对接工序，在中小型首饰加工工坊、批量珠宝生产车间的链条成型工段都能适配，相比全手工对接链节的作业模式，能大幅降低操作人员的技能门槛，同时稳定链节对接的一致性，减少贵金属加工过程中的材料损耗。从结构布局来看，设备采用立式集成排布，将电控单元、冲压对接执行机构、链料送进导轨、定位夹具模块整合在同一立式机架上，底部设置三个可调支撑脚，可在常规车间工作台面上直接调平放置，无需额外浇筑安装基础，整体占地宽度控制在400毫米区间，纵深长度约650毫米，整机高度不超过900毫米，作业面高度匹配操作人员坐姿操作的舒适区间，长时间作业不易产生疲劳。

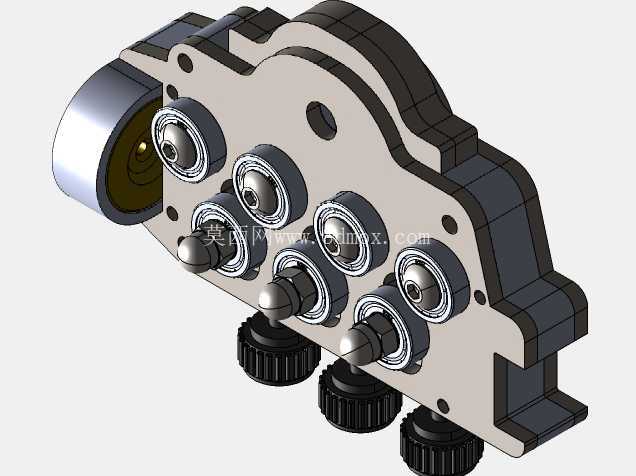

　　送料模块采用多组导向轮组排布，可适配直径0.3毫米到1.2毫米区间的线状链料，导向轮槽做了镜面抛光处理，避免送料过程中刮花贵金属线材表面，送进步距可通过调节偏心轮的偏心距实现微调，单步步进精度可控制在0.05毫米以内，确保每一节链环都能精准送到对接工位。对接执行机构采用立式冲压结构，搭配可快换的对接模具头，针对不同规格的链节，仅需更换对应尺寸的模具夹头即可完成切换，换模过程无需复杂调校，松开夹头锁紧螺钉即可完成拆装，单套模具更换时间可控制在5分钟以内，适配小批量多款式的珠宝链条生产需求。设备的操作控制单元集成在机身顶部的电控箱上，设置有触控参数屏、急停按钮、启动按键，参数屏可设置送进步距、冲压行程、保压时间等核心作业参数，急停按钮采用大直径红色蘑菇头设计，触发压力小于50牛，出现异常情况时可快速停机，避免物料报废或机构损坏。机身侧面布置有气动调压组件与管路接口，对接工位的夹料动作采用气动驱动，夹持力可根据加工材质的硬度调整，针对质地偏软的黄金材质可调低夹持气压，避免夹伤链环表面，针对硬度偏高的K金材质可适当提升气压保证夹持稳定性。

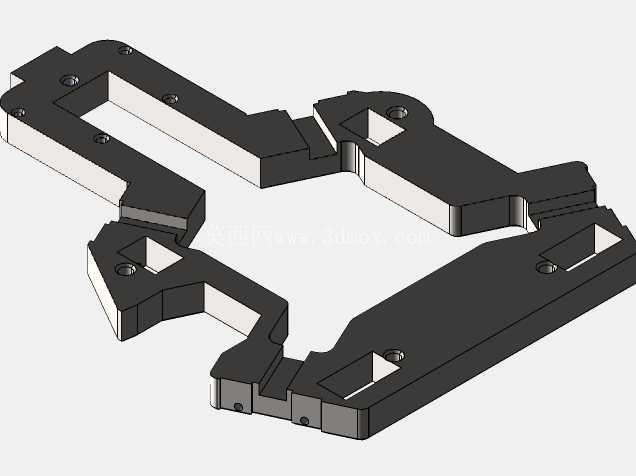

　　定位夹具部分设置有V型定位槽，链环送达工位后可自动完成对中，避免对接过程中出现链节错位，对接工位下方设置有废料收集槽，加工过程中产生的微量金属碎屑可直接落入槽内，方便定期回收贵金属废料，减少材料损耗。从设计思路上，这款设备没有追求过高的全自动化产能，而是聚焦珠宝链条加工中最耗费人工的链节对接工序，用半自动化的结构替代纯手工的夹取、对位、压合动作，操作人员仅需完成初始穿料、参数设置、成品抽检的工作，单台设备可替代3到4名熟手手工对接的产能，同时对接后的链节拉力一致性远高于手工操作，后续打磨、抛光工序的加工余量也能控制得更均匀。

　　设备的所有运动外露部件都设置有透明防护挡板，既不影响操作人员观察工位作业状态，也能避免冲压动作过程中碎屑飞溅伤人，气动管路全部采用内嵌式排布，沿机架型材的槽道布置，避免日常作业过程中管路被剐蹭破损，电气线路与气动管路分仓排布，减少管路漏气、线路磨损带来的故障隐患。安装边界方面，设备仅需接入0.5到0.8兆帕的压缩气源，以及常规220伏工频交流电源即可运行，无需额外配置液压站、冷水机等附属设备，对车间配套条件要求很低，搬迁移动也十分方便，适合首饰加工企业灵活调整工位布局。在实际使用场景中，这款设备可适配O字链、肖邦链、盒仔链等多种常见珠宝细链的链节对接工序，针对不同链型仅需更换对应送料导槽与对接模具即可，设备的冲压行程做了限位保护，最大冲压行程不超过15毫米，避免误操作导致模具撞损，日常维护仅需定期给导向轴、送料轮轴承加注润滑脂，清理工位碎屑即可，维护难度很低，没有复杂的伺服调校参数，普通设备维护人员经过简单培训即可完成日常保养工作。
