机械锁具内部传动构件原型结构设计

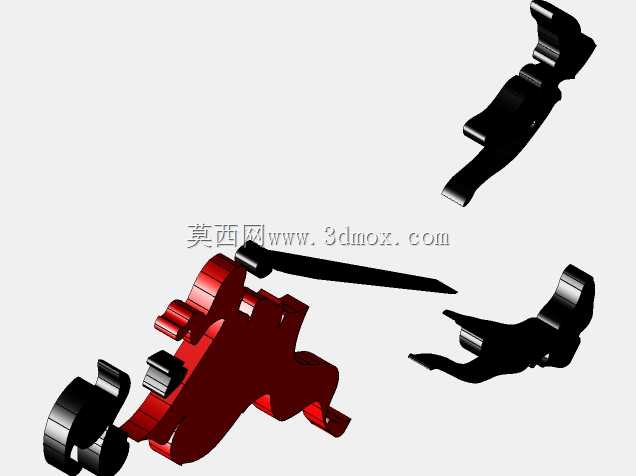

这套构件主要应用于民用防盗锁、工业柜锁等锁具产品的内部传动系统，是锁具实现启闭动作的核心执行部件，日常使用中承担着传递解锁力矩、控制锁舌伸缩、实现锁止定位的关键作用，直接决定锁具的操作手感、防盗性能与使用寿命。从功能特性来看，这套构件包含主动拨叉、传动摆臂、锁止卡爪三个核心部分，红色的主动拨叉作为动力输入件，可承接钥匙或锁芯转动输出的扭矩，通过曲面接触带动两侧黑色摆臂完成同步摆动，摆臂末端的卡爪结构可在锁止状态下卡入锁体对应的限位槽，实现锁具的可靠锁止，解锁时则随拨叉转动同步收回，带动锁舌完成回缩动作。设计过程中，工程师重点考量了传动路径的顺滑性与结构强度，所有传动接触面均做了圆弧过渡处理，避免传动过程中出现卡滞、磨损过快的问题，构件的壁厚根据受力分布做了差异化设计，受力集中的拨叉根部、摆臂转轴位置做了加厚处理，非受力区域则适当减薄以控制整体重量与材料成本。外形尺寸方面，整套构件组装后整体轮廓适配常规60mm规格锁体的内部安装空间，各构件的转轴孔位严格匹配锁体内部预设的安装柱位置，安装时无需额外调整孔位，可直接卡入锁体预设的安装槽内，各活动部件的活动间隙控制在0.1mm以内，既保证活动过程无松旷，也避免间隙过小导致装配后出现卡滞。在实际应用场景中，这套构件可适配弹子锁、叶片锁等多种锁芯结构，既可以用于入户防盗门锁的内部传动，也可调整尺寸后应用于文件柜锁、保险箱锁等对安全性要求更高的锁具产品，构件的材质适配范围较广，既可以采用锌合金压铸成型实现低成本批量生产，也可采用不锈钢粉末冶金工艺制作，满足高频率使用、高防盗等级的使用需求。设计时还充分考虑了装配效率，所有构件均采用无额外紧固件的卡装式结构，组装时只需将各构件依次卡入锁体对应的转轴位置即可完成装配，无需螺丝、铆钉等额外连接件，能够有效提升锁具生产线上的装配效率，降低人工装配成本。
