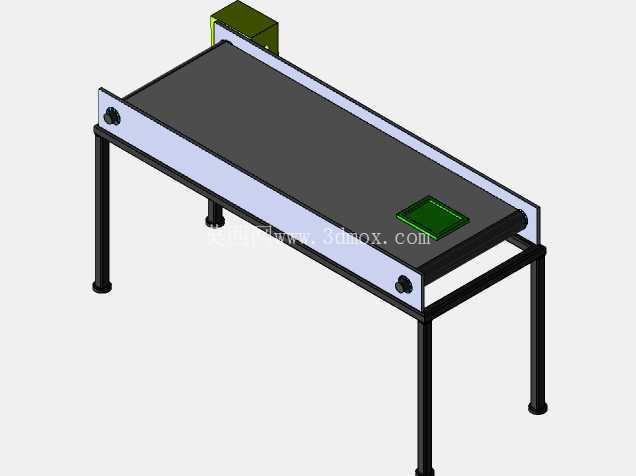

基础结构皮带输送装置三维设计

　　这款皮带输送装置的三维建模，完全围绕车间常规物料转运的实际需求搭建，没有冗余的花哨结构，所有尺寸设定都贴合中小规格零部件、盒装物料的转运场景，可直接嵌入小型装配线、检测工位、包装工位之间作为衔接输送单元使用。从实际应用场景来看，这类基础款皮带机适配电子元器件组装线的工位间工件传递、小型五金件加工工序间的物料流转、电商仓储小件包裹的短距离分拣输送，也可作为教学演示设备用于输送机构原理讲解，安装时不需要额外做复杂的地基处理，四个支脚自带调平结构，可直接放置在硬化车间地面，支脚底部的橡胶垫能抵消运行时的轻微振动，避免输送过程中物料移位。

　　设计思路上完全遵循模块化搭建逻辑，驱动端采用侧装式动力单元布置，将驱动电机与减速组件集成在输送线进料端的侧上方，既不会占用输送面下方的通行空间，也方便后期维护时拆解检修，不需要抬动整条输送线即可完成驱动组件的更换；辊筒两端采用带座轴承固定在机架侧板上，张紧结构集成在从动端的侧板安装位，通过调节螺栓即可调整皮带张紧度，校正皮带运行时的跑偏问题，不需要额外加装复杂的纠偏组件，对于短距离输送场景完全够用。机架主体采用标准矩形钢管焊接成型，两侧的防护侧板采用薄钢板折弯制作，既可以遮挡内部传动结构避免杂物卷入，也能作为皮带侧边的挡边，防止输送过程中小件物料从侧边掉落；输送面的皮带采用平面平皮带，表面没有额外的防滑挡条，适合输送底部平整的盒装、板状、规则块状物料，若后续需要输送散料或者倾斜输送，也可快速更换带防滑纹或者挡条的皮带，不需要改动主体机架结构。

　　外形尺寸方面，整体长度适配常规工位间距，有效输送宽度可满足大部分300mm宽度以内的物料输送需求，整体高度匹配标准作业台的750mm操作高度，支脚预留了100mm的高度调节余量，可根据对接设备的实际高度微调输送面高度，保证物料转接时的平顺性；安装边界上，设备整体宽度不超过500mm，长度方向两端预留了20mm的安装余量，可直接与其他工位设备通过连接板对接，不需要额外预留过大的安装空间，驱动端的接线口预留了标准的走线位，可直接接入车间常规220V供电回路，也可根据需求加装调速模块调整输送速度，适配不同节拍的生产需求。

　　实际运行时，动力从驱动电机输出后经减速组件传递到主动辊筒，通过摩擦力带动皮带循环运转，从动端的辊筒随皮带从动，整个传动链路没有多余的传动部件，运行噪音控制在车间可接受范围内，日常维护只需要定期检查皮带张紧度、给轴承位加注润滑脂即可，没有复杂的保养流程。建模过程中所有配合间隙都按照实际加工装配公差设定，侧板与机架的安装孔位、轴承座的固定位、驱动组件的安装位都做了对应匹配，导出工程图后可直接用于下料加工，不需要再做额外的尺寸调整；对于刚接触输送设备设计的从业者来说，这个模型也可作为基础模板，根据实际输送需求调整长度、宽度、驱动功率等参数，快速衍生出不同规格的皮带输送线，减少重复建模的工作量。
