链式输送配套工件冷却装置结构设计

这套配套链式输送线的工件冷却装置，主要面向热处理、热锻压、连续热加工生产线的工序间降温场景，解决热加工后工件在输送过程中无法均匀控温冷却、人工转运冷却效率低、冷却节拍与前后段产线不匹配的实际问题。在热加工产线布局中，这类设备通常衔接在加热炉出料端与后续机加工、质检工序之间，替代传统的静置冷却池与人工捞取作业，避免高温工件暴露在车间环境中带来的烫伤风险，同时减少工件冷却过程中因摆放位置差异导致的降温不均、局部组织应力过大的缺陷。

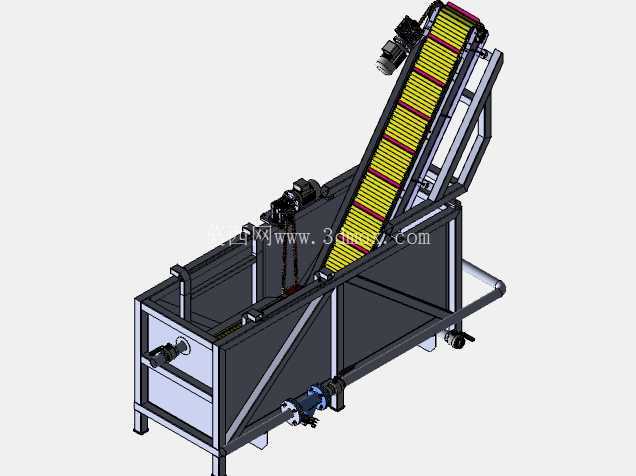

从功能结构来看，设备主体采用敞口式储液槽结构，槽体采用带斜向加强筋的板式焊接结构，槽体底部设置可调式支撑脚，可根据现场地面平整度调整安装高度，支撑脚调节行程覆盖±50mm范围，适配多数车间地面的安装误差。槽体侧壁预留了冷却液循环接口，下部接口用于接入低温冷却液输入管路，上部侧边设置溢流口，可将升温后的冷却液导出至外部冷却循环系统，维持槽内冷却液温度稳定在工艺要求区间，避免长时间作业后槽内液温持续升高导致冷却效率下降。槽体上部两侧安装有直线导轨副，配套滑动式挡料架，可根据待冷却工件的外形尺寸调整挡料位置，防止工件在入槽过程中出现偏移、卡滞，挡料架的调节范围覆盖槽体宽度方向全行程，可适配宽度在200mm至800mm区间的不同规格工件。

倾斜布置的链式输送机构是设备的核心输送单元，输送架采用绿色方管焊接成桁架结构，倾斜角度设置为35度，该角度经过实际工况验证，既可以保证工件从槽内抬升过程中充分沥除表面附着的冷却液，减少冷却液带出损耗，又能避免角度过大导致工件在输送过程中下滑、堆叠。输送链采用带防滑挡条的板式输送链，挡条高度为30mm，可保证工件在倾斜输送段不会出现滑移，输送链的驱动端安装在输送架上部，配套减速电机与传动链轮，驱动侧设置张紧调节机构，可在链条磨损伸长后调整张紧度，延长链条使用寿命。输送架下部浸入储液槽的冷却液液面以下，工件从上游链式输送线落入储液槽后，在槽内冷却液中完成规定时长的浸泡冷却，随后被倾斜布置的输送链承接，沿倾斜架向上输送，在抬升过程中完成沥液，最终从输送架顶端出料口送入下游工序输送线，整个过程无需人工干预，冷却时长可通过调整输送链的运行速度匹配，速度调节范围覆盖0.1m/s至0.5m/s，对应工件在槽内的冷却时长可在15s至120s区间调整，适配不同材质、不同初始温度工件的冷却工艺要求。

设备的安装边界需要结合产线整体布局考虑，储液槽部分的横向宽度为1200mm，纵向长度为1800mm，槽体高度为900mm，倾斜输送架顶端出料口的高度为1600mm，安装时需要保证设备进料端与上游输送线的出料高度差控制在±10mm以内，避免工件跌落出现磕碰损伤；出料端与下游输送线的衔接处需要预留100mm的间隙，防止设备运行振动导致输送架与下游设备出现硬碰撞。槽体底部需要预留至少200mm的检修空间，方便操作人员定期清理槽底沉积的氧化皮与杂质，冷却液循环管路的接口位置需要预留管路安装与阀门操作空间，倾斜输送架的侧面需要预留300mm的维护通道，方便定期检查链条张紧度、润滑链轮轴承。

在设计细节上，槽体内部所有与冷却液接触的焊缝都做了满焊与抛光处理，避免焊缝位置出现积液腐蚀，输送链的链轮轴承都采用带密封结构的防水轴承，可长期在喷淋、浸泡环境下运行，减少日常维护的频次。槽体端部设置的排污口位于槽底最低位置，可在更换冷却液时完全排空槽内液体，清理残留杂质。倾斜输送架的侧面安装有可拆卸的防护盖板，可防止输送过程中冷却液飞溅到车间地面，保持作业区域整洁。这套结构的设计核心是保证冷却节拍与整条链式输送线的运行速度完全匹配，不需要额外增加中转缓存工位，就能实现热加工工件从出料到冷却再到下工序的连续化作业，相比传统的冷却方式，可减少60%以上的人工操作，同时工件冷却后的温度一致性可控制在±5℃以内，有效提升后续工序的加工稳定性。
