制冷系统用小型截止式流体控制阀结构设计

这款小型流体控制阀主要面向家用及小型商用制冷设备的冷媒管路通断控制场景，在冰箱、小型冷柜、冷藏展示柜的制冷循环回路中承担支路通断、检修截流、流量微调的功能，可在设备维护、工况切换时切断对应支路冷媒通路，避免整机制冷剂排空造成的耗材浪费与环保风险，也可在多温区制冷系统中配合温控模块实现不同温区回路的独立通断控制。

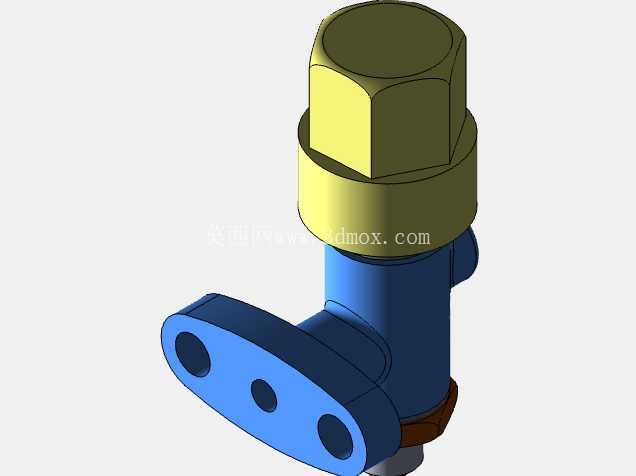

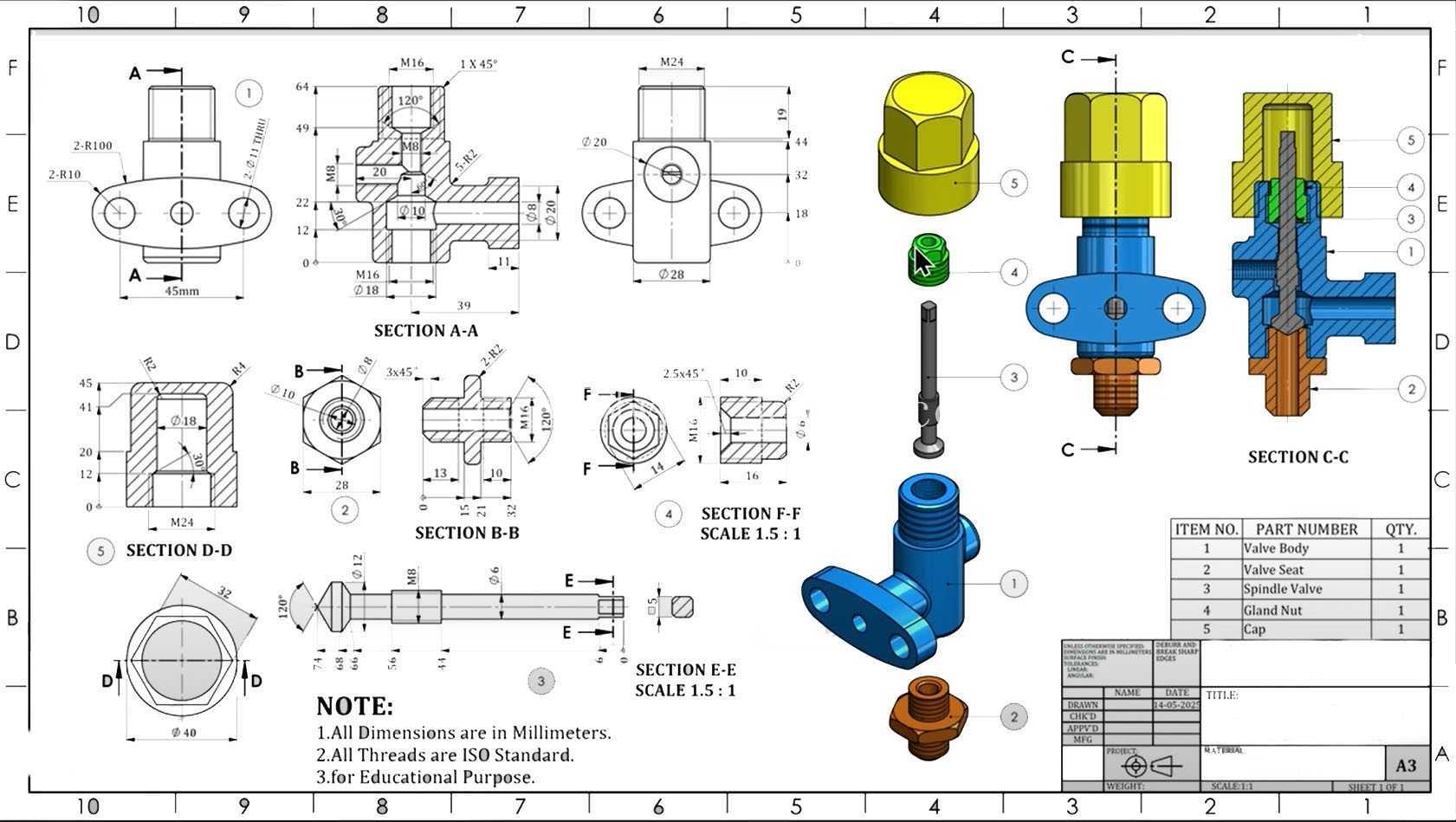

从结构设计逻辑来看，整体采用分体式装配思路，将阀身、阀芯、锁紧螺母、密封衬套、端盖等零件拆分为独立加工单元，所有零件均采用回转体加局部安装耳的结构形式，既适配普通车床、数控车床的批量加工工艺，也能通过压铸、注塑工艺实现非金属或有色合金零件的低成本量产。阀身主体采用带双侧安装耳的结构，安装耳上预留两个同轴光孔，可通过M4规格的标准紧固件直接固定在制冷舱内的钣金支架上，安装耳与阀身主体采用圆弧过渡结构，避免应力集中造成的安装断裂问题，安装孔中心距与阀身轴线的垂直距离经过适配性设计，不会与周边管路、保温层产生安装干涉。

核心的密封与通断结构采用锥面配合形式，阀芯端部的密封锥面与阀身内部的密封座采用1:10的锥度配合，相比平面密封结构，锥面密封在相同锁紧力下能获得更大的接触比压，对冷媒这类低粘度、强渗透性的流体具备更可靠的密封性能，同时锥面结构具备自定心效果，装配时无需额外调整同轴度即可保证密封面完全贴合。阀芯杆部与阀身上端的导向孔采用H7/f6的间隙配合，既保证阀芯上下动作的顺畅性，也能限制阀芯的径向晃动量，避免长期动作后密封锥面出现偏磨导致内漏。

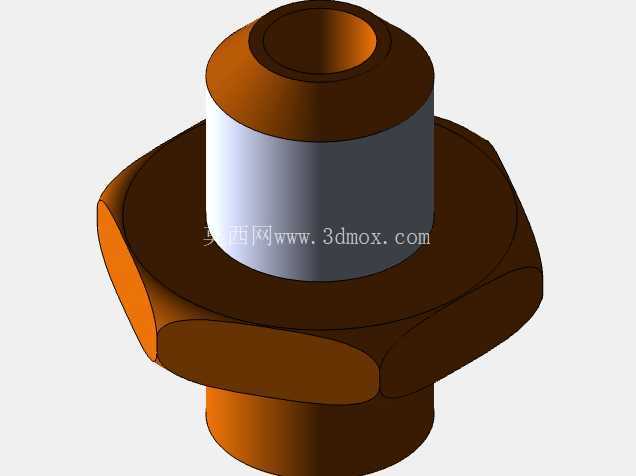

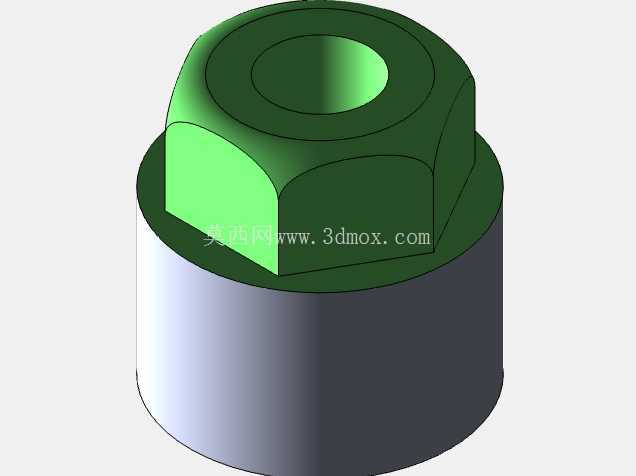

外部连接结构采用两种适配形式，阀身下端的外螺纹接口可直接对接制冷系统的标准铜管接头，通过扩口连接实现管路密封；上端的锁紧螺母采用内螺纹结构，可适配不同长度的阀芯调节杆，也可根据使用需求更换为带电磁阀驱动的阀芯组件，实现电控通断功能，无需重新设计阀身主体结构，具备较强的衍生适配能力。锁紧螺母与阀身上端面之间设置有非金属密封垫，可避免外界水汽、灰尘进入阀身内部污染密封面，也能防止冷媒从阀芯配合间隙处向外泄漏。

从尺寸边界来看，整体安装后的最大外轮廓尺寸控制在较小范围内，阀身总高度不含调节手柄时不超过45mm，安装耳的最大宽度不超过30mm，可嵌入制冷舱内的狭窄安装空间，不会占用过多的保温层填充空间，也不会与压缩机、冷凝器等周边大尺寸部件产生位置冲突。所有外螺纹均采用ISO标准公制螺纹，可与市面上通用的制冷管路配件直接互换，无需定制专用接头，降低后期维护的配件采购成本。

在细节设计上，所有零件的棱边均做了0.2mm的倒角处理，既去除加工毛刺避免装配时划伤密封件，也能在装配过程中起到导向作用，提高装配效率。阀身内部的流道采用等径设计，流道转折处采用圆弧过渡，避免冷媒流动时产生过大的局部阻力，降低制冷系统的循环压损，减少压缩机的工作负载。阀芯杆部预留有环形密封槽，可根据使用压力等级选配不同材质的O型密封圈，在低压冷媒工况下可采用丁腈橡胶密封圈，在高压工况或特殊冷媒工况下可更换为氟橡胶密封圈，适配不同的工作介质需求。

这款阀的结构设计充分考虑了制冷行业的批量生产与现场装配需求，所有零件均无复杂异形曲面，无需五轴加工设备即可完成全部加工工序，普通机械加工车间即可实现量产，装配过程无需专用工装，通过普通扳手即可完成全部组装与管路连接操作，适合中小制冷设备厂商的配套选型使用，也可作为小型流体管路的通用截止阀用于其他低压流体控制场景。
