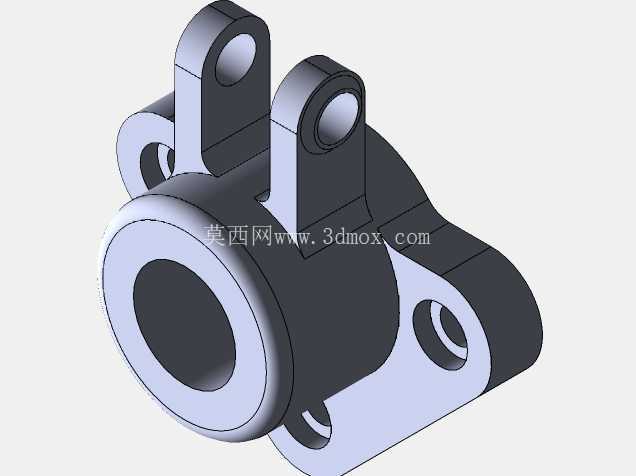

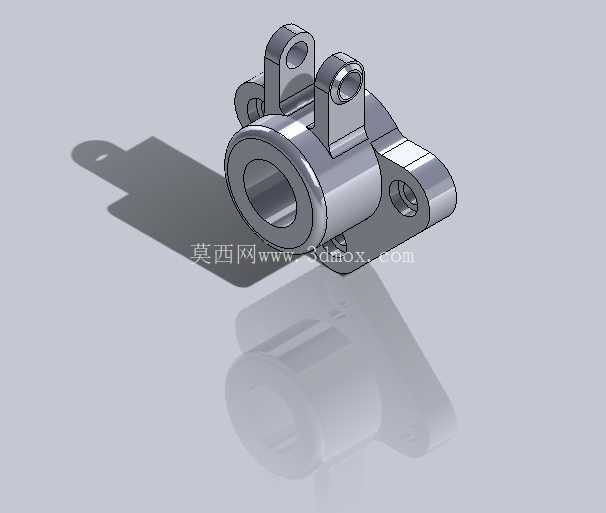

在小型通讯终端的内部传动链路里,这类带双耳安装结构的轴套构件,主要承担转轴支撑、相邻功能模块的连接定位作用,常见于翻盖式通讯设备的转轴铰接区域、外置通讯天线的俯仰调节基座位置,是保障活动部件转动顺畅、长期使用无松旷的核心结构件。从实际装配场景来看,该构件的主体为中空轴套结构,内孔用于穿装转轴或者信号馈线,根据常规通讯终端的内部空间约束,主体轴套的外径控制在8-12mm区间,内孔直径根据穿装需求预留4-6mm的通径,整体轴向长度不超过15mm,完全适配便携通讯设备的紧凑安装空间,不会额外占用主板或者电池仓的布局位置。
两侧伸出的带孔耳座是核心安装定位结构,耳座上的安装孔中心距严格匹配设备壳体上的预装凸台位置,安装孔直径适配M2规格的紧固螺丝,装配时无需额外制作转接支架,直接通过螺丝即可将构件固定在壳体的预设安装位上,耳座与主体轴套的衔接位置做了加厚过渡处理,能够承受日常使用中翻盖或者天线调节带来的反复弯折应力,避免长期使用后出现衔接处断裂的问题。主体轴套侧向延伸的凸台结构,用于和设备内部的限位结构配合,当转动部件达到最大开合角度时,凸台会抵住壳体上的限位筋,防止转动超程扯断内部的连接排线,凸台的厚度控制在2mm左右,既不会因为过薄导致限位时受力变形,也不会因为过厚占用多余的内部空间。设计过程中首先通过2D草图绘制主体轴套的截面轮廓,确定内孔、外圆的基准尺寸,再通过拉伸命令生成主体轴套的基础实体,之后绘制耳座的截面轮廓,拉伸生成双耳结构,参考主体轴套的基准面切割出耳座上的安装孔,同时对所有的棱边做圆角处理,外棱边的圆角半径设置为0.3-0.5mm,避免装配时刮伤内部的柔性排线或者操作人员的手指,内孔与端面衔接处的圆角半径设置为0.2mm,方便转轴装配时的导向导入,不会出现卡滞问题。建模过程中通过镜像命令快速生成对称的另一侧耳座结构,保证两个耳座的安装孔同轴度误差控制在0.02mm以内,避免装配时出现螺丝无法穿入、安装后构件歪斜的问题,所有的特征生成都以主体轴套的中心轴线为全局基准,确保各个结构的位置度符合装配公差要求。从实际使用的性能需求来看,该构件的中空内孔表面粗糙度需要达到Ra1.6以下,减少转轴转动时的摩擦阻力,保障上万次开合转动后依然没有明显的松旷感,耳座安装孔的位置度公差控制在0.05mm以内,确保装配后和壳体的贴合度,不会出现安装缝隙导致的固定松动。
构件侧向延伸的凸台端面做了平面度处理,和壳体限位筋接触时受力均匀,不会因为局部应力集中导致凸台崩裂,整个构件的壁厚均匀控制在1.5-2.5mm之间,既满足结构强度要求,也尽可能降低构件的整体重量,适配便携通讯设备的轻量化设计需求。在实际的装配流程中,该构件可以先预装转轴组件,再整体压入设备壳体的安装位,最后通过两侧耳座的螺丝完成固定,装配工序简单,不需要特殊的工装夹具,适合通讯产品的批量流水线组装作业,构件的所有棱角都做了钝化处理,不会在装配过程中刮伤壳体表面的涂层或者内部的柔性电路板。
针对户外使用的通讯设备,该构件的材质可以选用耐候性工程塑料或者轻质铝合金,在保证结构强度的同时,能够适应高低温、高湿度的使用环境,不会因为环境温度变化出现尺寸变形导致转动卡滞,铝合金材质的构件还可以起到一定的电磁屏蔽作用,减少外部电磁信号对通讯模块的干扰。建模时所有的切除特征都做了拔模斜度处理,拔模角度设置为1度,方便后续开模生产时的脱模,减少生产过程中的修模工作量,主体轴套的外圆和耳座的衔接处做了加强筋过渡,进一步提升结构的抗冲击性能,即使设备从1.2米高度意外跌落,该构件也不会出现断裂或者变形,保障通讯设备的活动部件功能正常。
