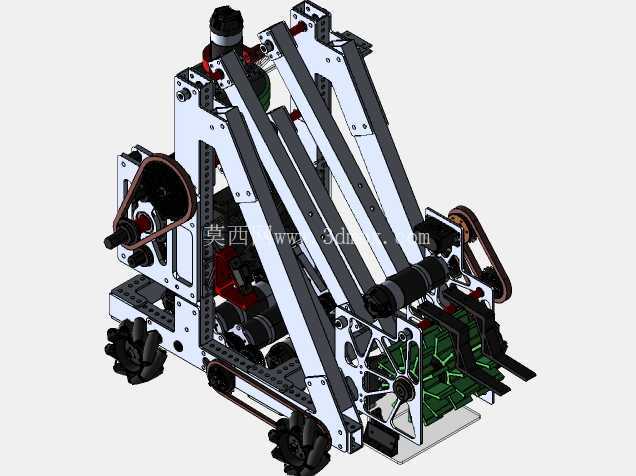

FTC赛事竞技用多自由度轮式机器人结构

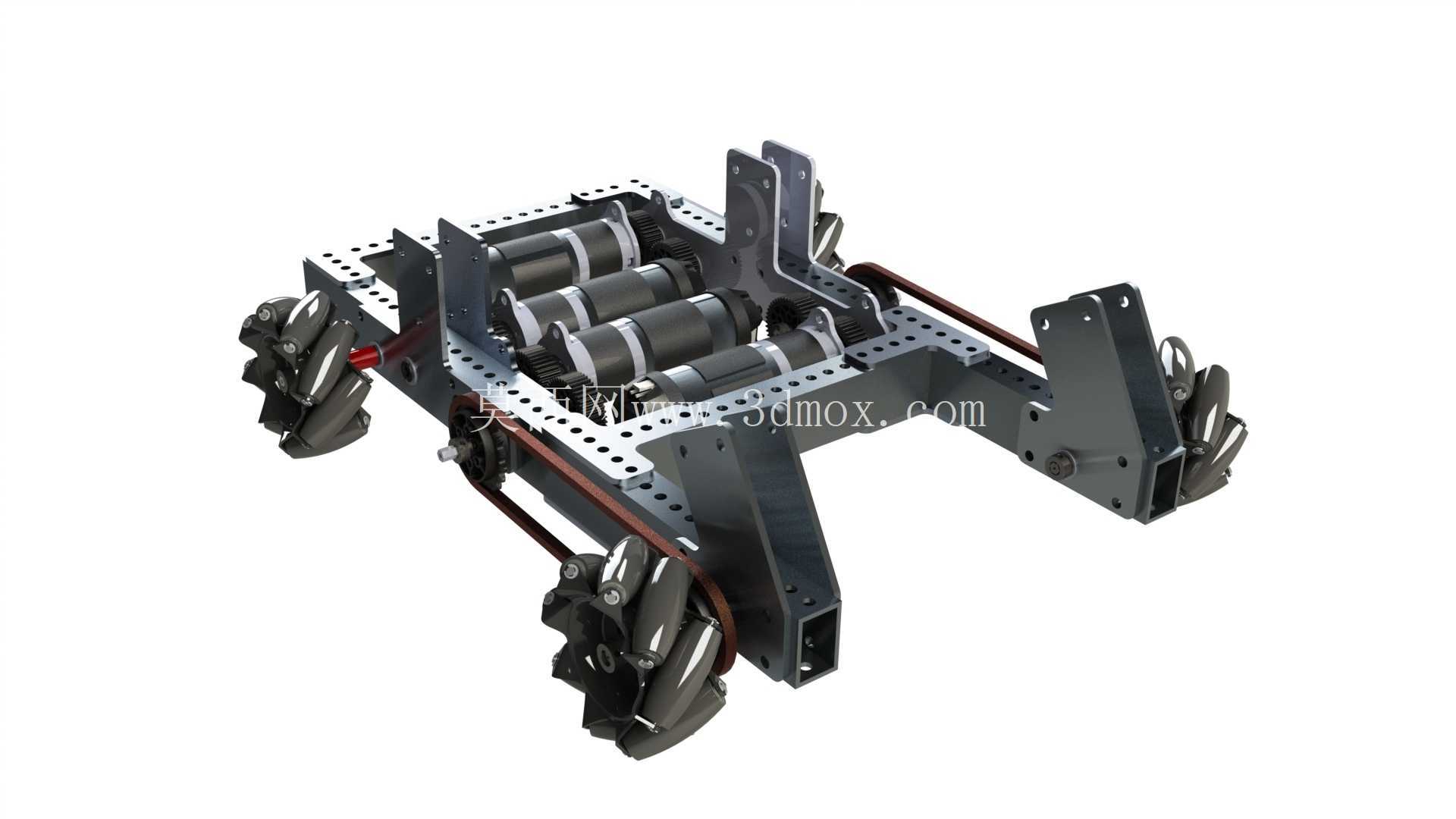

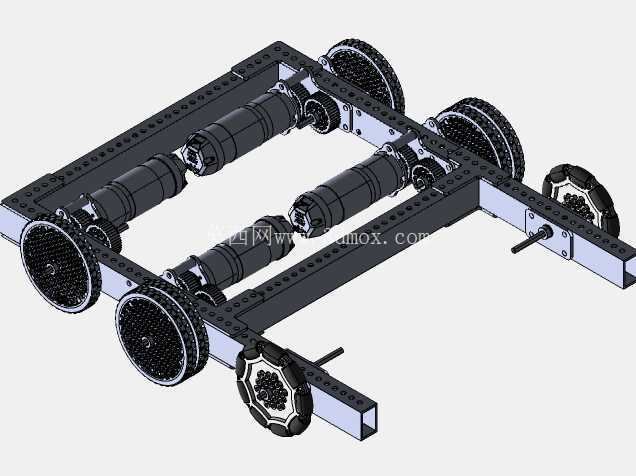

　　先看移动底盘部分，这套方案采用了全向轮布局，区别于传统差速轮的转向逻辑，全向轮的辊子排布可以让机器人实现零半径转向、横向平移等复杂移动动作，在狭小的赛事场地内可以大幅缩短走位调整的时间，底盘框架采用标准铝型材拼接，兼顾了结构强度与轻量化需求，型材上的预留槽位可以方便调整各部件的安装位置，适配不同赛事任务的改装需求，底盘的动力传递采用同步带传动结构，相比齿轮传动，同步带可以缓冲启动与急停时的冲击，避免轮组传动部件因为频繁的加减速动作出现断齿、松动等故障，同时同步带的张紧结构设计在底盘侧方，不需要拆解主体框架就可以完成张紧度调整，能大幅缩短赛事间隙的维护时间。从结构设计的角度拆解这套竞技机器人的方案，首先要明确其核心应用场景是青少年科技赛事的对抗类任务环节，这类场景对设备的机动性、任务执行效率、结构可靠性都有极高要求，既要在有限的赛事场地内完成快速移动、转向、避障，还要精准完成物料拾取、搬运、投放等指定动作，所有结构设计都要围绕赛事任务的边界条件展开。

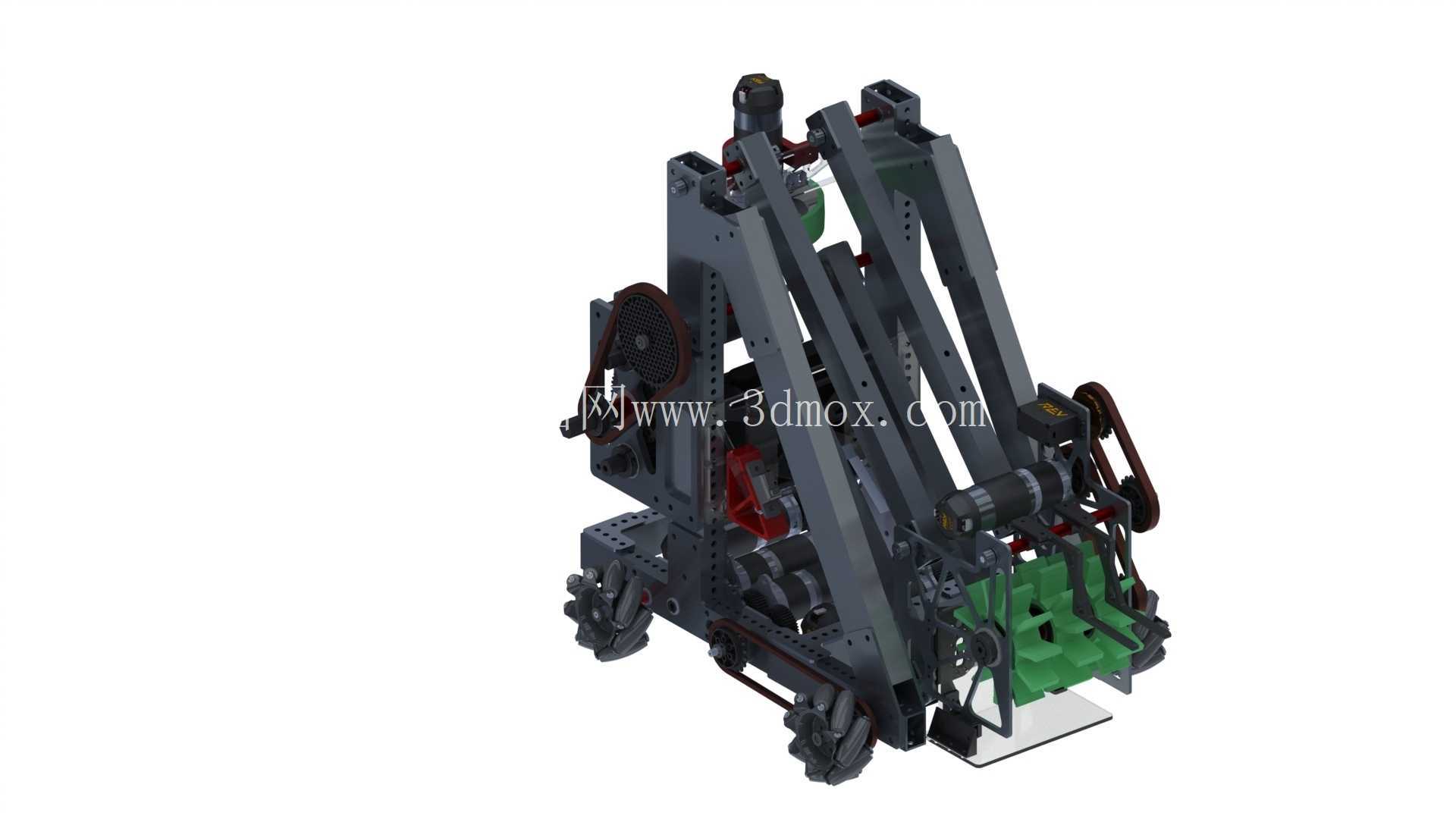

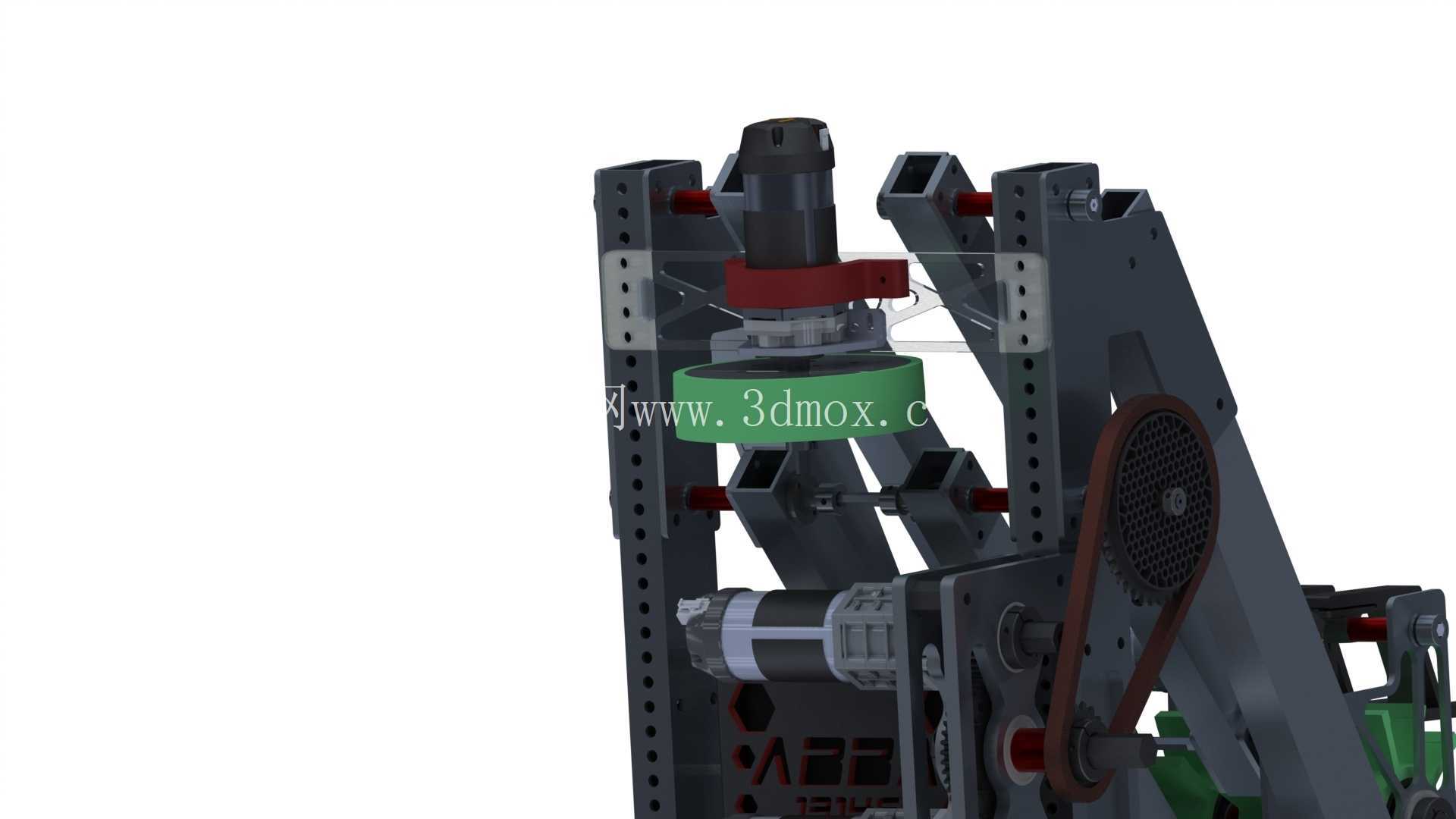

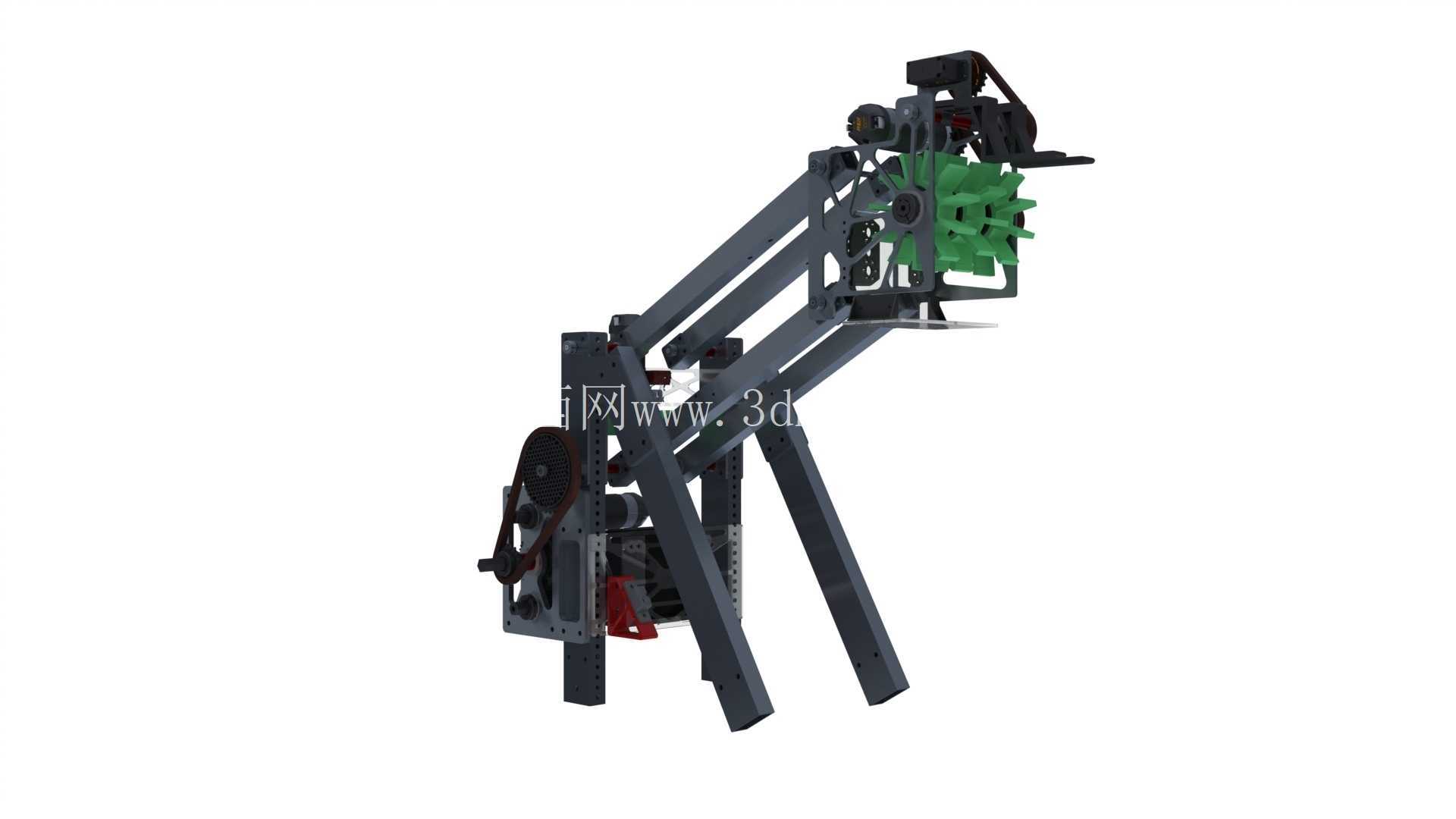

　　再看上部的执行机构，这套多连杆抬升结构是整个机器人的核心功能部件，采用平行四边形连杆架构，抬升过程中末端执行器可以始终保持水平姿态，不需要额外增加姿态调整的动力部件，就能保证拾取的物料不会在抬升过程中滑落，连杆的铰接点全部采用带法兰的轴承座连接，既可以承受抬升过程中的径向载荷，也能避免连杆运动过程中出现侧向窜动，抬升动力通过减速电机配合链轮链条传递，链条传动的传动比稳定，可以保证抬升动作的速度可控，同时在抬升机构的极限位置设置了硬限位块，避免程序失控时机构超出行程造成结构损坏。

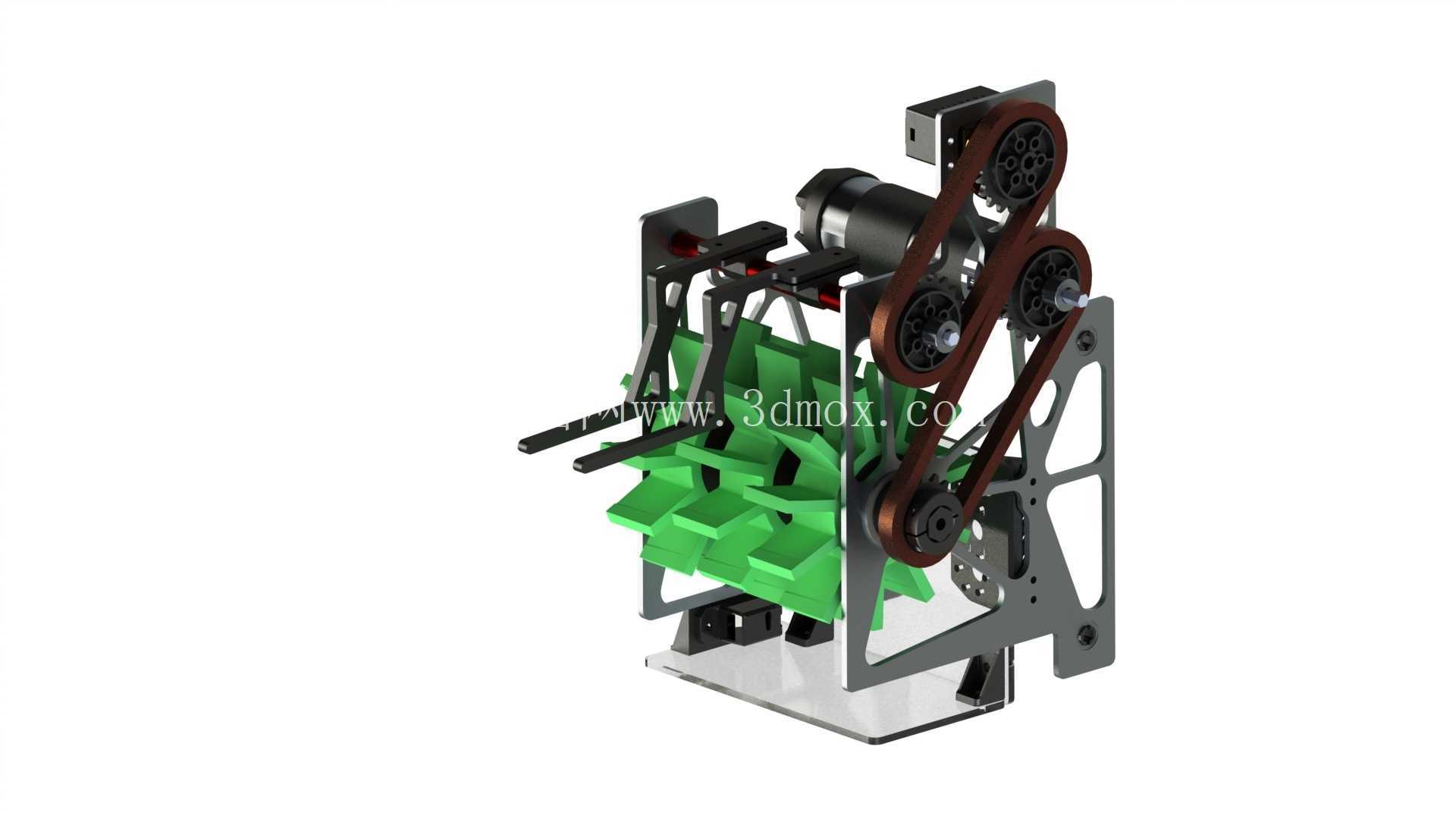

　　末端的拾取机构采用多组柔性拨轮配合导向槽的结构，拨轮表面做了防滑纹路处理，接触物料时可以通过柔性形变增大接触摩擦力，同时不会因为刚性碰撞损坏赛事指定的物料部件，导向槽的开口做了扩口引导设计，即使机器人走位存在一定的位置偏差，也能顺利将物料导入拾取区域，降低对自动程序定位精度的要求。整套结构的安装边界完全符合赛事规则的尺寸限制，初始状态下所有部件都在规则限定的长宽高范围内，抬升机构完全展开后也不会超出赛事允许的动作边界，所有电气部件的安装位都预留了走线槽，动力线与信号线分开排布，避免运动过程中线路被拉扯断裂，同时所有外接部件都采用快拆结构设计，单个部件出现故障时可以快速更换备用件，不需要拆解整台设备。

　　从设计思路上看，这套结构没有追求过于复杂的功能集成，而是把核心任务的执行可靠性放在第一位，每个运动机构都做了冗余的强度设计，比如连杆部分采用加厚的板材加工，连接位置都做了翻边加强处理，即使比赛过程中出现碰撞，也不会出现结构变形导致动作卡滞，轮组的安装座做了可调节设计，可以根据场地地面的摩擦力情况调整轮组的下压力，保证不同场地条件下都有足够的抓地力，不会出现起步打滑、制动距离过长的问题。另外整套结构的模块化程度很高，底盘、抬升机构、末端拾取器都可以单独拆分，前期调试时可以分别对每个模块的动作参数进行标定，再整合到一起做联调，能大幅缩短调试周期，每个模块的安装接口都做了统一规格设计，如果后续赛事任务调整，只需要更换对应的末端执行模块，不需要重新设计整套底盘与抬升结构，有很强的改装适配性。
