六自由度并联斯图尔特运动平台结构设计

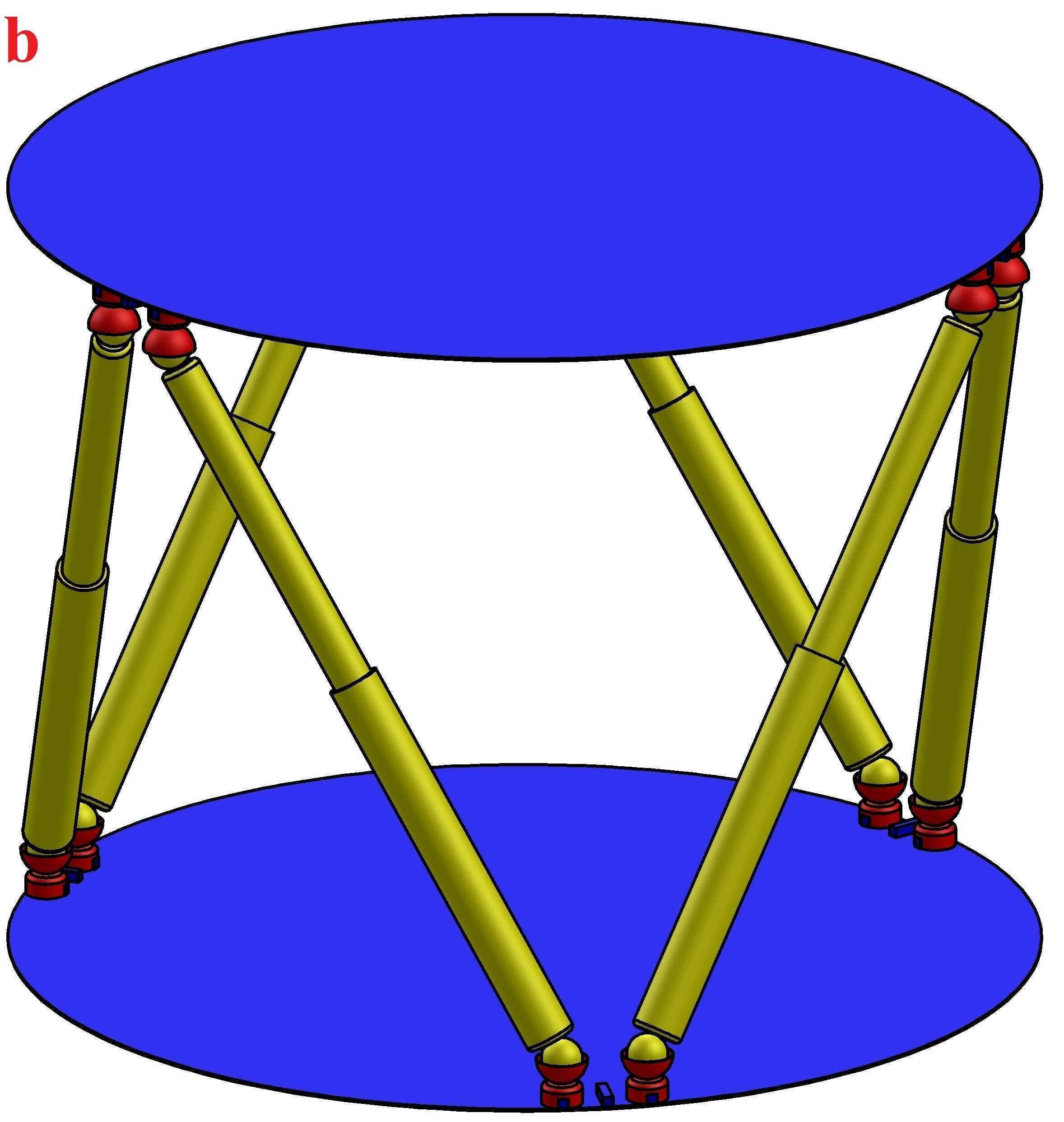

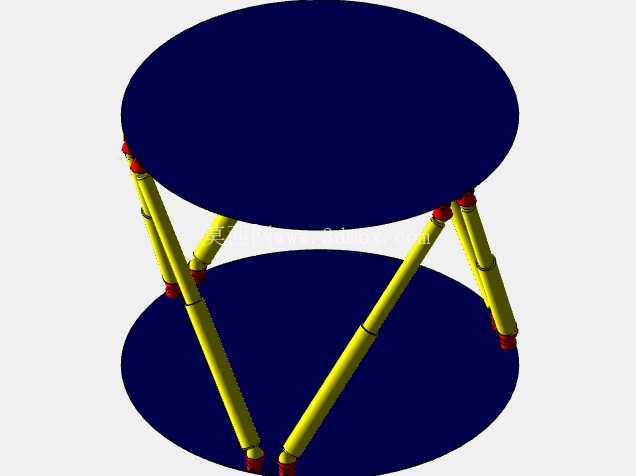

这套并联构型的运动平台，核心采用六组可伸缩支腿对称分布在上下两块刚性平台之间，属于典型的Stewart并联机构构型，在工业场景中覆盖的应用范围远不止常规的教学演示。在飞行模拟训练领域，这类平台可承载模拟座舱完成多自由度姿态复现，支腿的协同伸缩能够精准模拟飞行器爬升、俯冲、侧倾、偏航等全维度运动状态，相比串联构型的运动装置，并联结构的整体刚性更强，动态响应速度更快，承载能力也更适配大重量载荷的运动模拟需求。在精密加工与检测场景中，该构型平台可作为精密对位工装使用，通过六支腿的微米级伸缩调整，实现上平台在空间内六自由度的位姿微调，满足光学元件装调、精密零部件装配对位、多轴加工姿态补偿等场景的高精度定位需求，其结构本身的闭环刚度特性，能够有效抵消外部振动对定位精度的干扰，相比串联调整机构，累计误差更小，定位稳定性更优。

从结构设计逻辑来看，上下平台均采用圆形刚性基体设计，这种对称式的圆形轮廓能够让六组支腿的受力分布更均匀，避免矩形平台边角位置的支腿出现受力突变的问题。六组支腿沿上下平台的圆周方向呈交错对称布置，上下铰接点的分布圆直径根据运动行程需求做匹配设计，支腿两端采用球铰结构与上下平台连接，保证支腿在伸缩过程中能够自适应角度变化，不会出现运动卡滞。支腿本身采用套筒式伸缩结构，内置驱动单元可实现精准的长度调节，每根支腿的行程参数根据平台整体的运动范围做匹配，当六根支腿做协同伸缩运动时，上平台可实现沿X、Y、Z三个轴向的平移运动，以及绕三个轴向的转动运动，覆盖空间内全部六个自由度的运动需求。

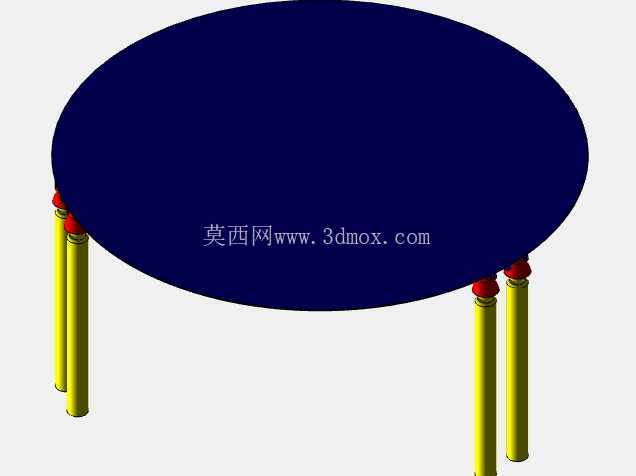

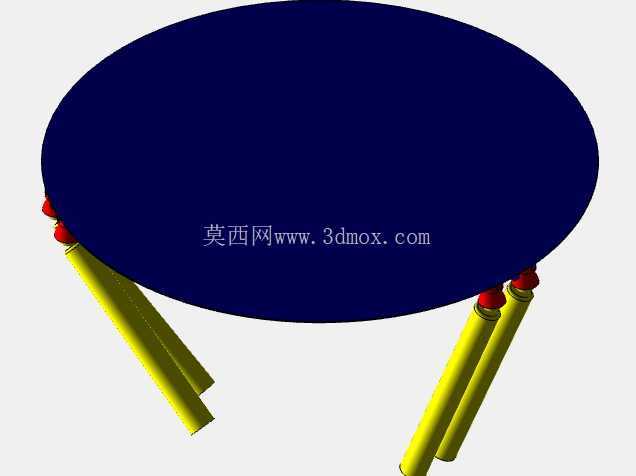

在安装边界层面，下平台作为整个机构的固定基座，需要保证安装平面的平面度误差控制在合理范围内，避免基座变形导致支腿铰接点位置偏移，影响整体运动精度。下平台的铰接点沿圆周均匀分布，安装时需要保证各铰接点的位置度误差符合设计要求，否则会导致运动过程中出现附加内应力，加剧支腿铰接部位的磨损。上平台作为载荷安装面，预设了标准的安装接口，可根据不同应用场景加装模拟座舱、精密工装、检测台架等不同负载，安装时需要保证负载的重心与平台中心尽量重合，避免偏载导致单根支腿受力过载，影响平台的运动性能与使用寿命。

在实际功能特性上，这类并联平台的运动精度控制核心在于支腿伸缩量的协同解算，每一组位姿变化都对应六根支腿的特定伸缩量组合，设计过程中需要完成完整的运动学正逆解算，验证整个运动行程内不存在机构奇异点，避免出现运动失控或者结构卡死的问题。同时支腿的铰接部位需要做耐磨处理，因为平台在频繁做往复运动的过程中，球铰部位会持续承受交变载荷，耐磨设计能够有效降低铰接间隙，长期维持平台的运动精度。相比同行程的串联运动平台，斯图尔特构型的平台整体结构更紧凑，运动部件的惯量更小，动态响应频率更高，适合需要高频动态运动模拟的场景，比如车辆道路模拟试验、地震模拟振动台、航天器对接模拟试验等场景，都大量采用这类并联构型作为核心运动执行机构。在教学场景中，这类平台也可作为机器人机构学的教学演示载体，帮助学习者直观理解并联机构的运动学原理、位姿解算逻辑、刚度特性等核心知识点，通过实际的运动演示，将抽象的机构学理论转化为可观测的实际运动效果。
