木质结构双轮前行移载机器人设计

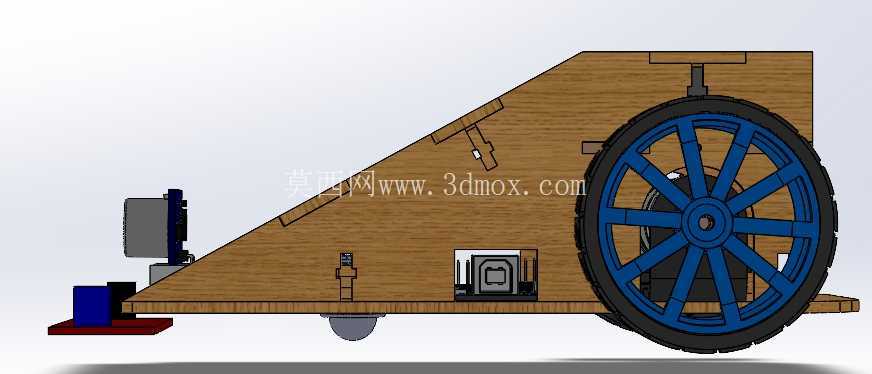

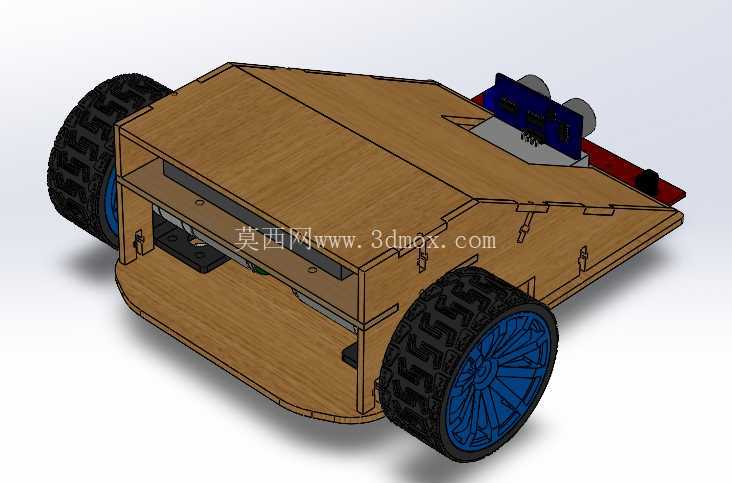

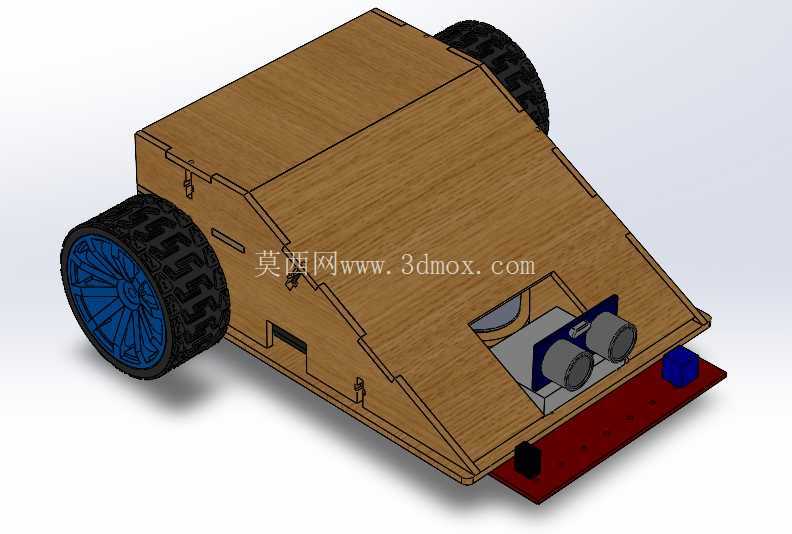

这款双轮移动移载平台的设计，最初是面向小型物料短距离转运、教学实训场景开发的，区别于常规金属框架的移动机器人，主体承载结构采用层压木质板材加工，在满足小负载承载需求的前提下，大幅降低了整机自重与加工门槛，适合创客开发、职业院校实训教学、小型工位间轻型物料转运的场景使用。从结构布局来看，整机采用前置斜切式箱体设计，两个大直径驱动轮布置在箱体后侧靠下位置，前端底部设置随动支撑点，形成稳定的三点支撑结构，这种布局可以让整机重心落在驱动轮轴线与前支撑点构成的三角形区域内，避免行进过程中出现前倾或侧翻问题，同时斜切的前端面预留了传感器安装位，可直接搭载超声波测距模块实现行进路径上的障碍物检测，无需额外设计传感器伸出支架，减少了整机的外凸结构，降低了狭窄空间通行时的剐蹭风险。

在功能设计上，该平台预留了标准的电气元件安装腔，箱体内部可容纳驱动电机控制板、电池组、信号处理模块，前端的红色安装底板为扩展功能区，可根据实际使用需求加装小型机械爪、物料托盘、巡线传感器等组件，适配不同的作业任务：比如在实训场景中，可通过更换前端组件完成巡线避障、物料抓取、定点投放等不同教学实验；在轻型物料转运场景中，加装托盘后可承载1kg以内的小型零件、工具，在工位间完成定点转运，替代人工完成重复性的短距离送料工作。驱动轮采用带深纹路的橡胶胎面搭配硬质轮毂，胎面纹路可以在木质桌面、环氧地坪、短绒地毯等常见室内地面提供足够的抓地力，避免起步、转向时出现打滑，轮毂的辐条式结构在保证强度的同时减少了转动惯量，让启停动作更平顺，不会因为轮体惯量过大导致定位偏差。

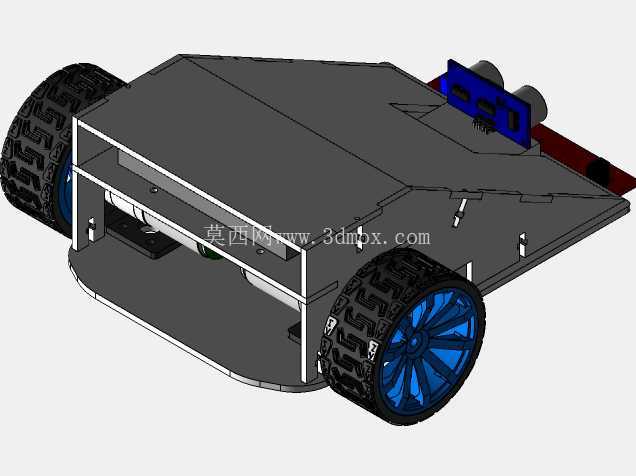

从安装边界与尺寸设计来看，整机的宽度控制在两个驱动轮的外轮廓范围内，箱体的侧面没有外凸的安装件，整体宽度与轮距保持一致，在通过狭窄通道时，只要轮体可以通过，整机就能顺利通行，减少了通行时的尺寸校核工作量；箱体顶部为平整平面，可临时放置待转运的轻型物件，侧面预留的卡扣式安装位可快速加装侧挡板，防止放置在顶部的物件在行进过程中滑落。木质板材的连接采用插接加卡扣的固定方式，没有使用复杂的金属连接件，加工时只需要通过激光切割即可完成所有板材零件的下料，不需要额外的钣金折弯、焊接工序，组装时按照插接位对位拼接即可完成主体框架的装配，大幅降低了制作门槛，即使没有专业金属加工设备的场景也能完成整机制作。

设计过程中特意将电气元件的安装位设置在斜切面下方的空腔内，这个位置既靠近前端传感器，可以缩短传感器接线长度，减少信号干扰，又能让重心更靠近整机中心位置，避免电池、控制板等重量较大的元件偏置导致的行走跑偏问题；前端的超声波模块采用下沉式安装，检测面朝向斜下方，既可以检测到前方与机身高度接近的障碍物，也能检测到地面的台阶、落差，避免行进过程中出现跌落风险。后轮的驱动电机采用内嵌式安装，电机主体完全藏在箱体内部，只有输出轴伸出箱体与轮毂连接，这种安装方式可以保护电机不会受到外部碰撞，同时减少了电机外凸带来的整机尺寸增加，让整体外观更规整。整机的离地间隙控制在合理范围，既可以顺利通过室内地面常见的线缆、小厚度门槛等障碍，又不会因为离地间隙过高导致重心上移影响行走稳定性，在常规室内平整地面上，可稳定完成直线行进、原地转向、避障绕行等动作，转向时依靠两个驱动轮的差速实现，不需要额外设置转向轮，简化了传动结构，降低了故障概率。
