矩形风管90度参数化弯头结构设计

在民用建筑通风、工业除尘排风、暖通空调系统的管路布设场景中，受建筑空间布局、设备接口位置限制，通风管路往往需要完成90度方向的转向，这时候矩形风管90度弯头就是管路系统中承担气流转向功能的核心连接件。这类弯头的设计合理性，会直接影响整个通风系统的风阻大小、气流平顺性，甚至会关联到后续风机选型的功率冗余、管路运行的噪音水平，是通风管路设计中不可忽视的基础构件。

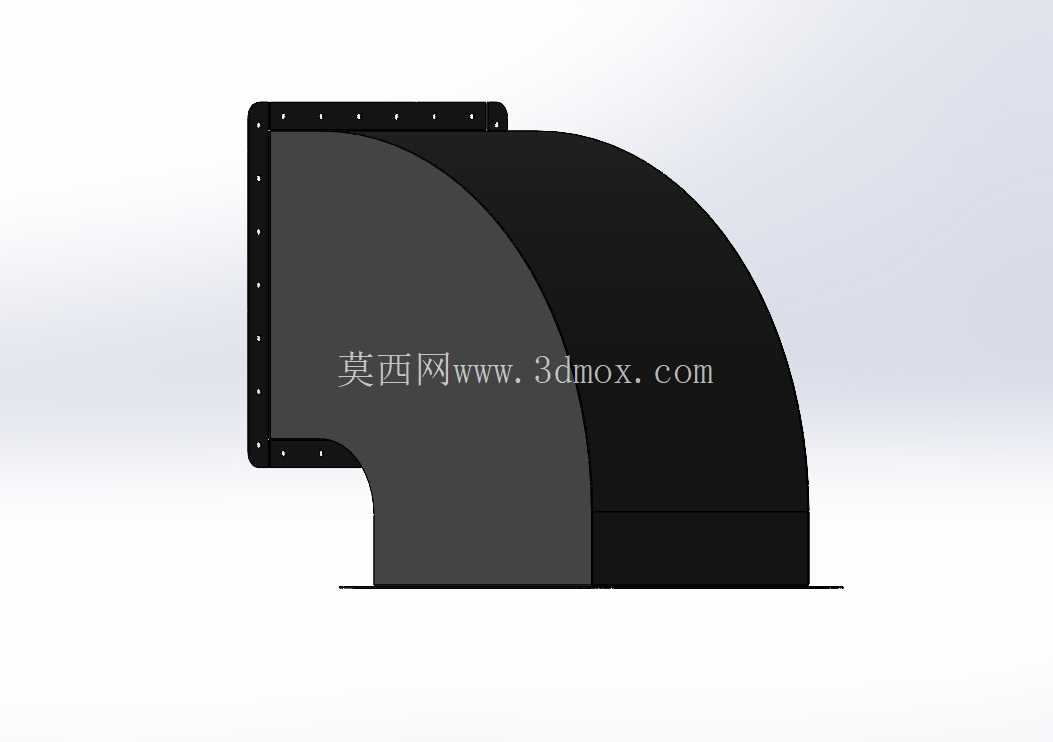

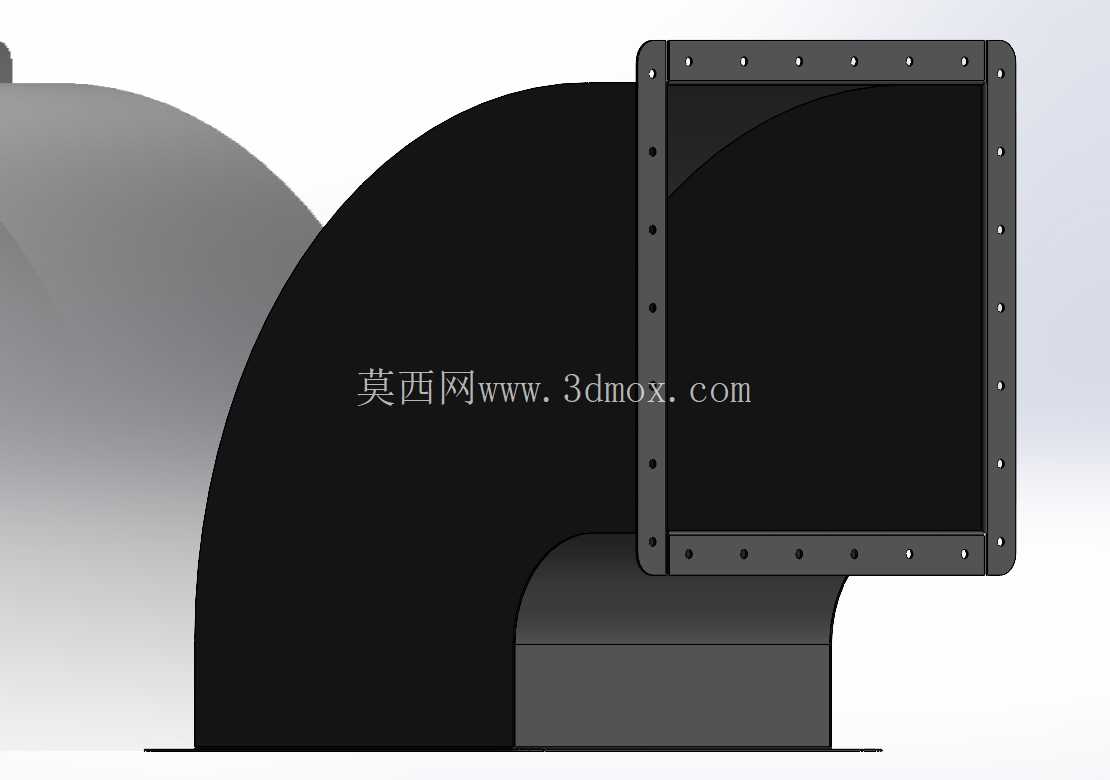

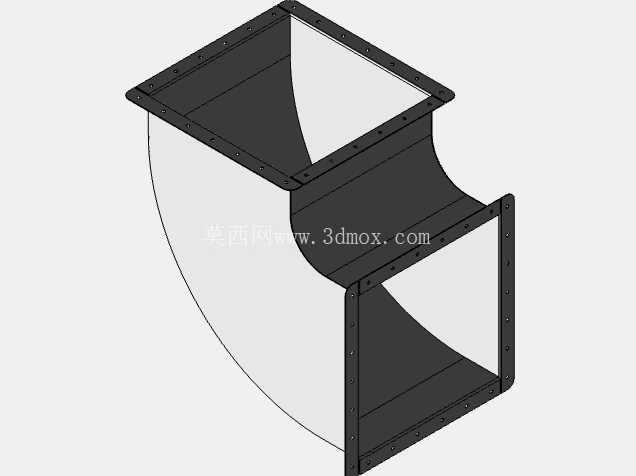

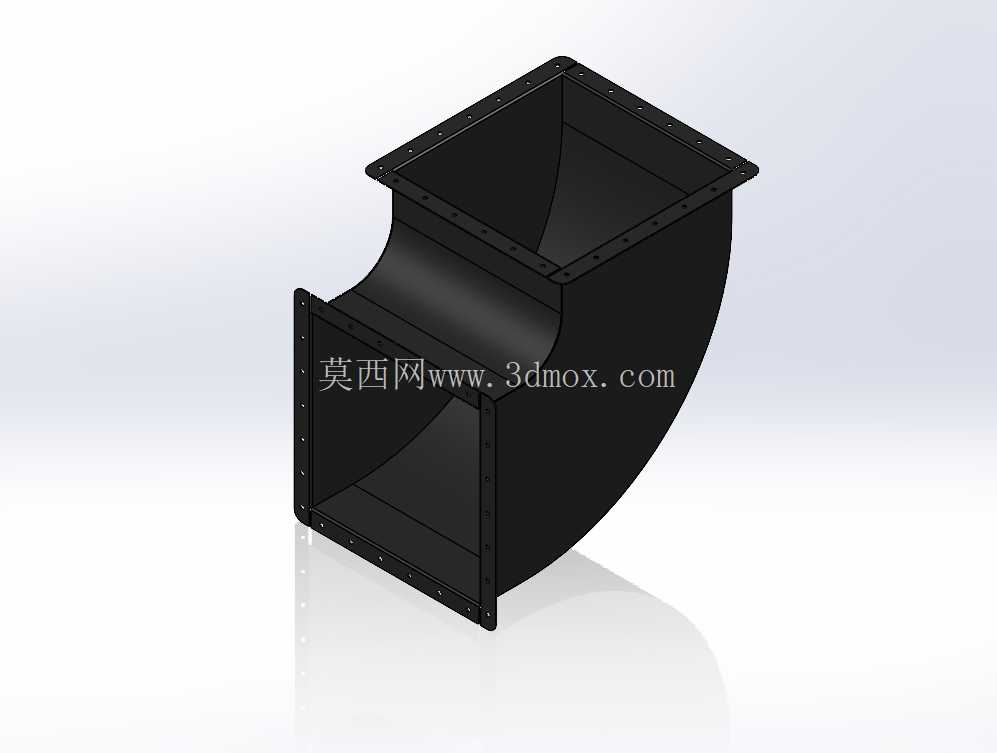

这款矩形弯头采用等截面曲率过渡设计，进出口端面均为400mm×400mm的标准矩形接口，整体壁厚设定为2mm，适配常规低压通风系统的板材选型要求。两端法兰采用与风管本体一体化的钣金折弯结构，法兰边预留均匀分布的螺栓安装孔位，安装时可直接与同规格的直段矩形风管通过螺栓配合密封垫完成拼接，不需要额外制作转接接口，能够有效降低现场安装的适配成本。弯头的转弯段采用平滑圆弧过渡，没有直角突变结构，气流经过转向段时不会产生明显的涡流区，相比直角拼接的弯头，能够降低15%左右的局部风阻，减少气流在转弯处的压力损失，同时也能避免直角结构容易积尘、后期清理难度大的问题。

从设计思路来看，这款弯头采用参数化建模逻辑搭建，所有尺寸关联到核心参数变量：进出口截面尺寸、转弯半径、壁厚、法兰边宽度、螺栓孔间距都可以通过调整参数快速完成修改，不需要重新绘制草图特征，能够适配不同项目中风管尺寸的差异化需求。建模过程中优先考虑钣金加工的工艺可行性，所有折弯位置的内R角匹配2mm板材的常规折弯下模开口尺寸，避免出现折弯开裂或者回弹超差的问题；法兰边的孔位间距控制在100-150mm的常规区间，既保证法兰连接的密封压紧力均匀，也不会因为孔位过密增加不必要的加工工作量。

在实际安装边界上，这款弯头的两个接口端面分别位于互相垂直的两个平面上，转弯中心到两个端面的距离相等，现场布设管路时，可以直接根据弯头的外形尺寸预留安装空间，不需要额外计算偏心量。2mm的壁厚适配常规的镀锌钢板、冷轧钢板加工需求，加工时可以通过钣金展开直接下料，经过折弯、铆接或者焊接即可成型，不需要复杂的冲压模具，小批量项目也能快速加工落地。对于通风系统设计人员来说，这类参数化弯头模型可以直接导入到管路装配体中，完成整体管路的干涉检查，提前预判安装时是否会和建筑梁柱、其他设备管线产生位置冲突，减少现场施工时的设计变更。

在不同的应用场景中，这类弯头的适配性也较强：在普通舒适性空调通风系统中，配合密封胶条使用即可满足漏风率要求；在工业除尘系统中，只需要根据输送粉尘的磨损特性适当增加壁厚，就可以直接沿用接口尺寸和转弯结构，不需要重新设计整体形态；在消防排烟系统中，只要更换对应的防火板材，模型的结构逻辑依然适用。相比圆形风管弯头，矩形弯头的截面和建筑墙面、吊顶的贴合度更好，在吊顶内布设时能够更高效利用有限的吊顶空间，减少吊顶需要的标高占用，这也是商业建筑通风系统中大量使用矩形风管弯头的核心原因。

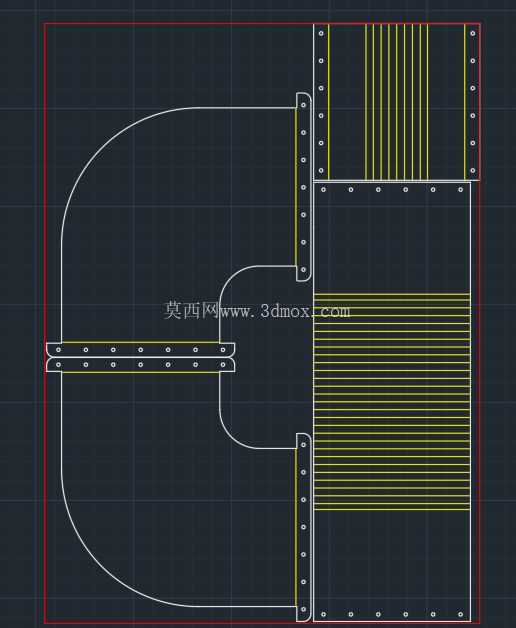

建模过程中对细节的处理也贴合工程实际：法兰边的折弯处预留了工艺缺口，避免折弯时相邻边出现材料挤压变形；弯头本体的拼接边预留了点焊余量，加工时不需要额外修磨就可以完成拼焊；内壁面做了等厚处理，展开后的下料尺寸和实际加工需求完全匹配，不会出现建模尺寸和下料尺寸脱节的问题，设计人员拿到模型后可以直接提取展开图用于生产下料，不需要二次修正尺寸。
