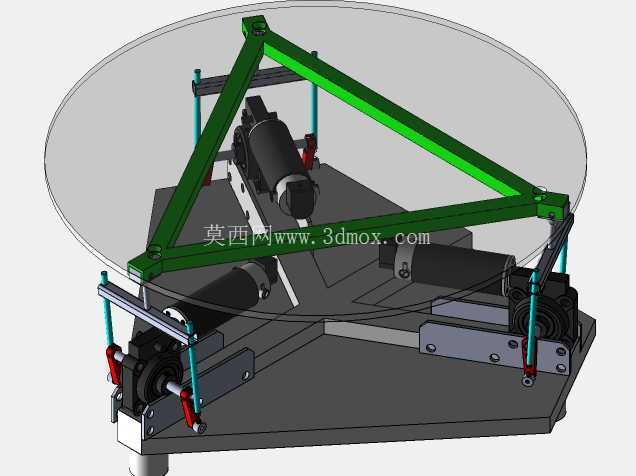

该平衡平台核心采用三自由度并联支撑布局,底部基座为整体式焊接钢结构件,通过地脚螺栓孔实现与安装地面的刚性固定,基座平面加工精度控制在IT7级,保证各驱动组件安装基准的平面度误差不超过0.05mm。上部承载圆盘采用航空铝合金整体铣削成型,盘面直径根据常规实验负载需求设计为600mm,盘面厚度8mm,边缘做倒圆角处理避免安装调试过程中的磕碰损伤,盘面均布M6螺纹孔阵列,可灵活固定不同规格的实验负载、传感器或待测试的姿态控制模块。

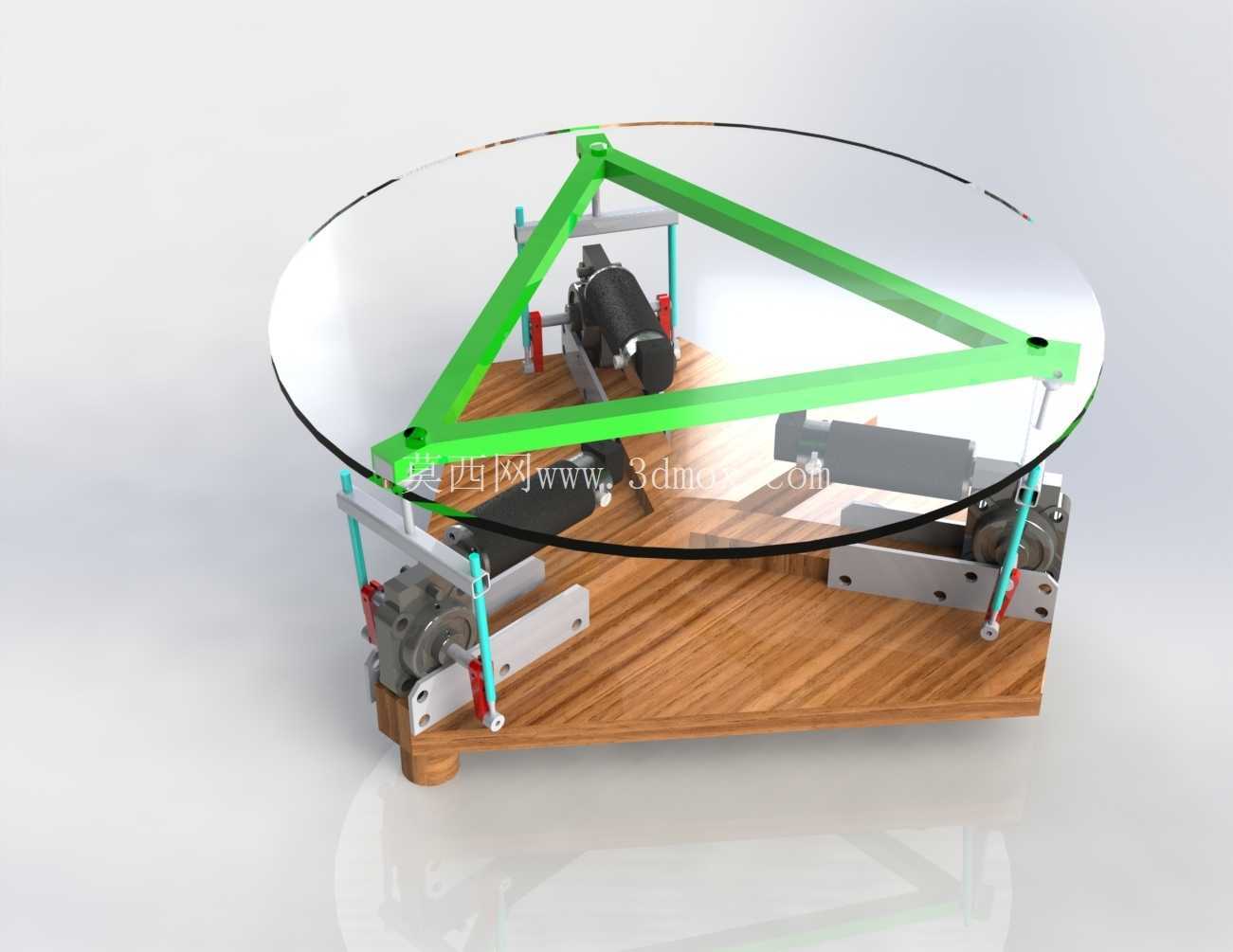

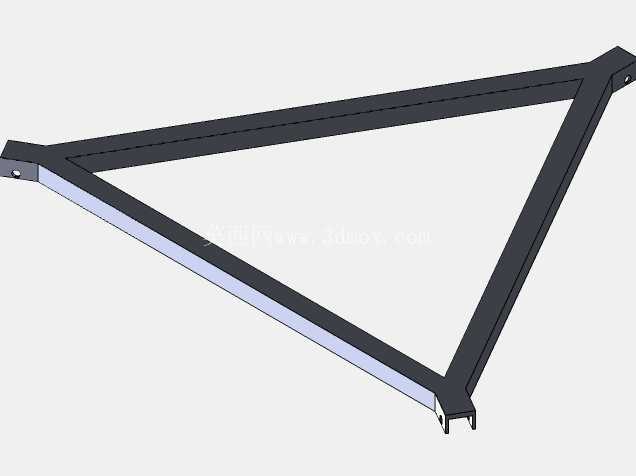

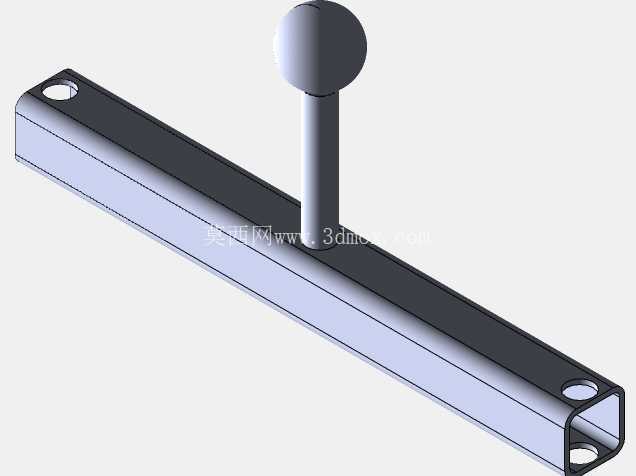

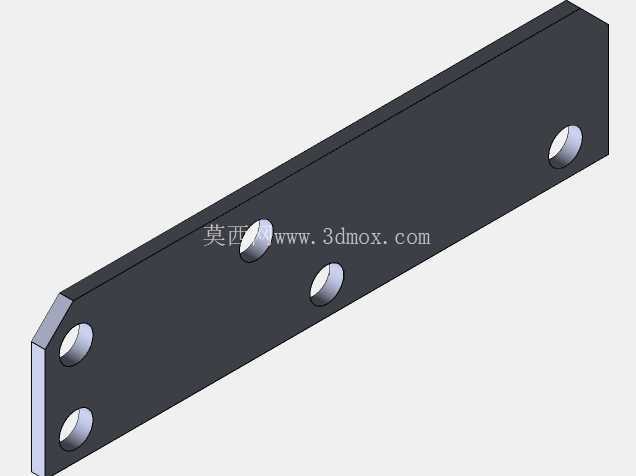

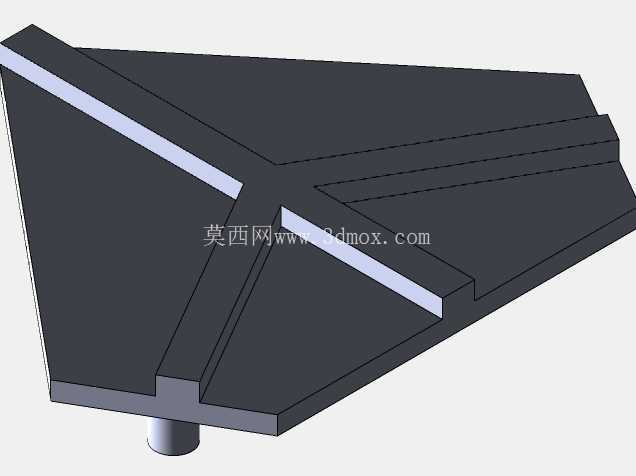

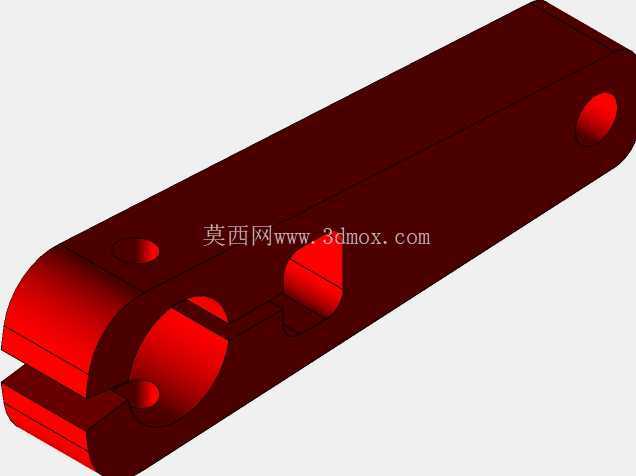

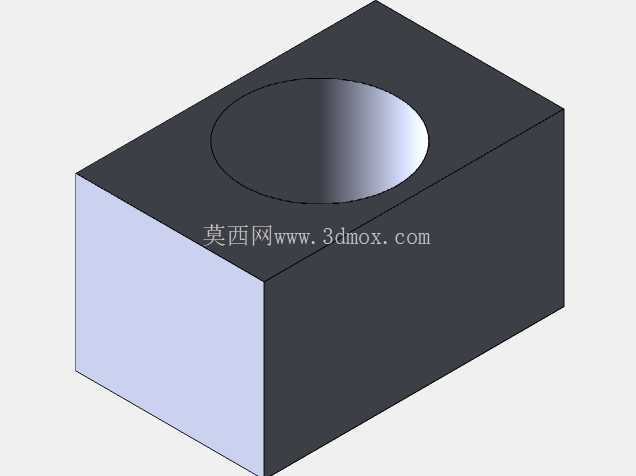

支撑结构采用三角形桁架式设计,三根绿色高强度铝合金型材通过角件拼接为稳定的等边三角形框架,三角形外接圆与上部承载圆盘同轴,框架杆件截面为4040标准铝型材,壁厚2mm,在保证整体结构刚性的同时尽可能降低运动部件的自身重量,减少驱动端的负载惯量。三根支撑立柱分别对应三角形框架的三个顶点位置,每根立柱搭配独立的直线导向组件,导向轴采用直径12mm的镀铬硬轴,配套直线轴承实现上下方向的低摩擦滑动,导向轴两端通过支座固定在底部基座上,保证运动过程中无径向窜动。

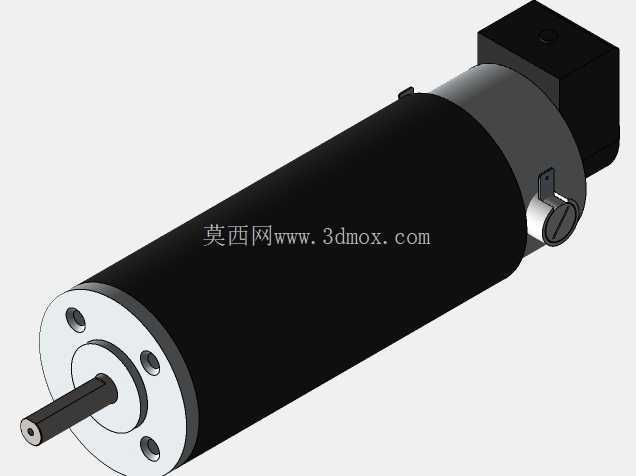

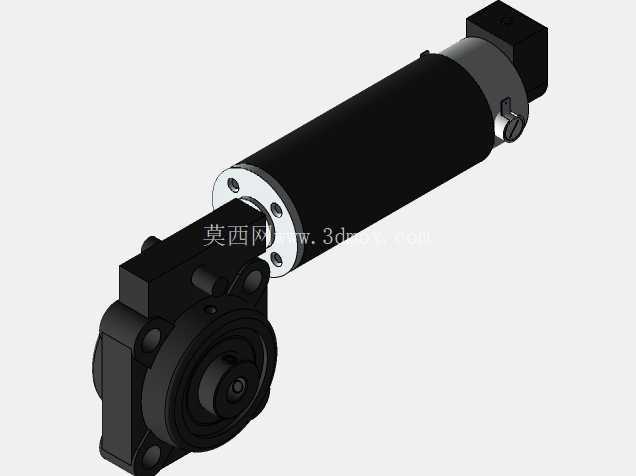

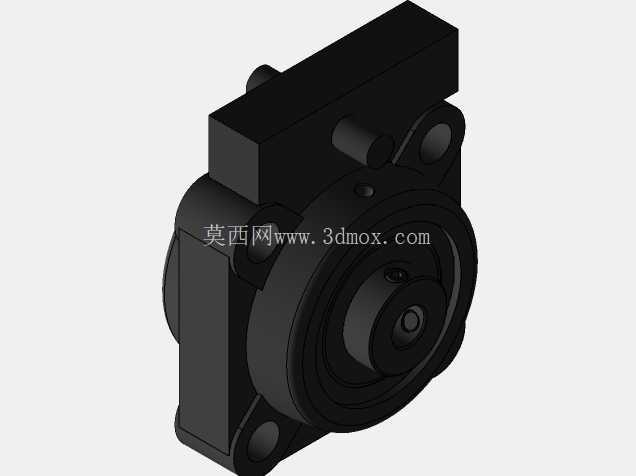

驱动部分采用三台直流伺服电机配合滚珠丝杠传动的方案,每台电机额定输出扭矩1.2N·m,配套导程5mm的滚珠丝杠,将电机的旋转运动转化为支撑端的直线升降动作,三个驱动点呈120°均匀分布在基座平面上,通过三个点的独立升降位移差,实现上部承载圆盘在俯仰、横滚两个转动自由度以及竖直升降自由度的复合运动,配合PID控制算法可实现盘面的实时水平保持,或是按照预设轨迹完成特定的姿态调整动作。每个驱动端都配置了限位挡块与硬限位保护结构,防止超程运动造成机械结构损坏,丝杠副与导向轴的安装平行度误差控制在0.02mm以内,避免运动过程中出现卡滞现象。
从实际应用场景来看,这类平衡平台可用于高校控制工程相关的教学实验,帮助学生理解PID参数整定、闭环反馈控制的实际逻辑;也可搭载视觉传感器、惯性测量单元等设备,模拟车载、船载设备的姿态扰动环境,测试各类传感器在动态倾斜工况下的工作稳定性;还可作为小型精密设备的主动隔振平台,抵消外部环境传递的振动干扰,保证精密检测、加工设备的工作精度。
设计过程中优先考虑了运动部件的惯量匹配,将所有运动部件的重量集中在靠近驱动端的位置,上部承载盘与桁架结构采用轻量化设计,保证驱动系统的响应频率能够满足实时平衡调整的需求,三个驱动轴的运动解算通过逆运动学模型完成,可根据目标盘面姿态快速计算出每个驱动点需要的升降位移量。安装边界方面,设备整体占地尺寸为700mm×700mm,总高度不超过450mm,底部基座的四个安装脚位预留了直径14mm的螺栓孔,可直接固定在标准实验台或水泥地面上,设备运行过程中最大倾斜角度可达±15°,竖直方向升降行程为100mm,额定承载能力为5kg,可满足绝大多数教学实验与小型测试场景的使用需求。各传动部件的连接位置都预留了润滑注油口,日常维护时可直接加注润滑脂,无需拆解整体结构,电气走线通过导向轴内部的中空通道布置,避免运动过程中线缆与机械结构发生剐蹭,所有外露的传动部件都可根据需求加装透明亚克力防护罩,提升设备使用的安全性。
