LX-16A双安装位舵机固定支架结构

在桌面级小型机器人、机械臂关节模组、教育类机器人实训平台的搭建过程中，舵机的固定与多方向动力输出衔接一直是结构设计里容易被忽略却直接影响整机运行稳定性的环节，这款LX-16A舵机配套支架，正是针对双舵机垂直方向布局的安装需求设计的专用固定结构。从实际应用场景来看，这类支架常被用在小型多自由度机械臂的关节衔接处、双足机器人的脚踝与髋关节连接位、云台的双轴转向调节结构中，解决两个舵机输出轴呈垂直角度布置时的安装基准统一问题，避免零散拼接安装带来的同轴度偏差、结构共振等问题。

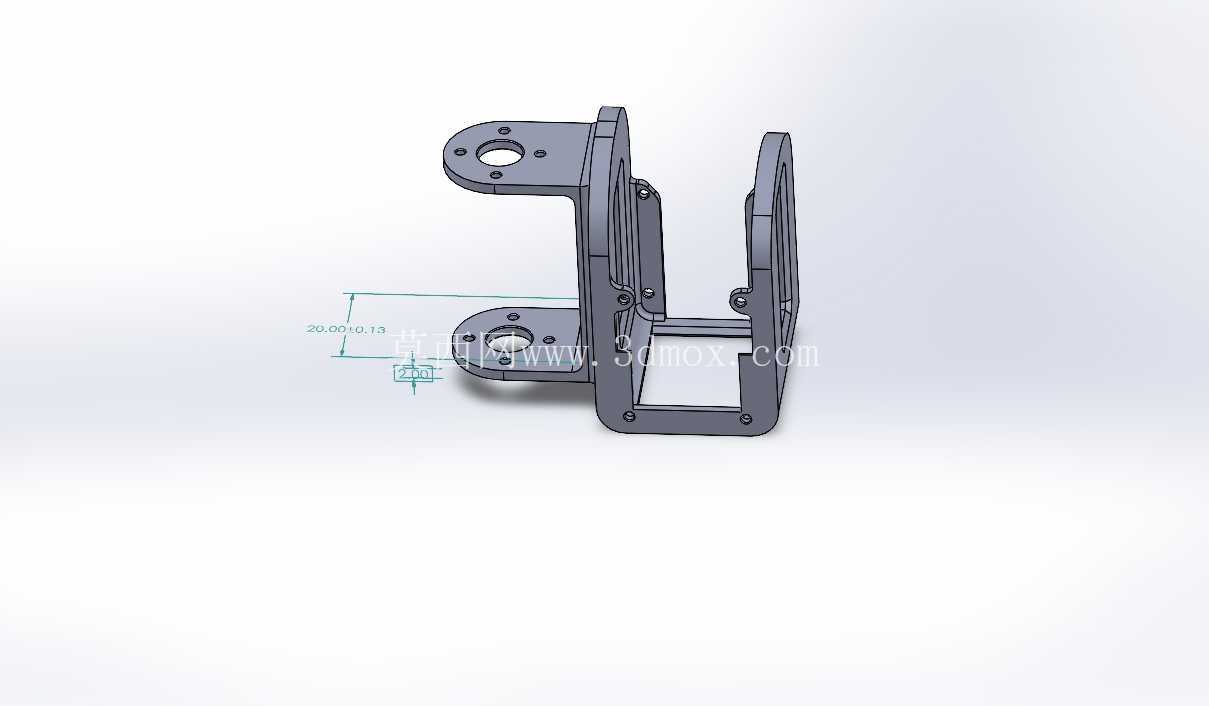

从功能特性上看，这款支架采用一体式折弯加侧板拼接的结构形式，预留了两个独立的舵机安装位，两个安装面呈90度垂直布置，可分别固定两个不同输出方向的LX-16A型号舵机，无需额外设计转接板就能实现两个舵机的动力输出方向正交布置。支架上的安装孔位完全匹配LX-16A舵机的固定孔距，每个安装面都设置了对应的定位孔与过孔，既可以通过螺丝直接将舵机锁紧在支架上，也预留了输出轴的避让空间，不会干涉舵机盘的转动行程。支架的主体承力部分采用加厚的板材结构，在两个安装位的衔接处做了加强筋过渡，能够承受舵机额定扭矩输出时带来的反作用力，避免长时间往复转动后支架出现形变、安装位偏移的问题。

从设计思路层面拆解，这款支架没有采用复杂的一体压铸或者3D打印的异形结构，而是采用平板折弯加侧封板的组合形式，一方面降低了加工难度，无论是钣金冲压还是小规模的机加工都能快速成型，另一方面这种结构的装配公差更容易控制，每个安装面的平面度、两个安装面之间的垂直度都能通过工装得到很好的保证。在安装边界的设计上，支架底部的安装板预留了对外连接的固定孔，可以直接固定在机械臂的臂杆、机器人的骨架结构或者云台上，对外连接的孔位也做了通用化设计，能够兼容常见的小型铝型材安装槽距，不需要额外打孔就能完成装配。尺寸方面，支架整体轮廓紧凑，两个舵机安装位的中心距经过精准核算，刚好匹配LX-16A舵机安装后输出轴的中心高度，不会出现舵机安装后输出轴偏心、与外接舵盘干涉的问题，支架的侧壁厚度控制在兼顾强度与轻量化的区间，不会给小型机器人的关节带来过多的额外负载。

在实际选型使用时，这类支架能够大幅缩短小型机器人结构的搭建周期，不需要设计者再针对双舵机垂直布局单独设计固定结构，孔位的匹配度也避免了现场打孔、二次修配的麻烦，支架的表面没有多余的突出结构，在关节转动时不会和周边的线束、其他结构件产生剐蹭。从结构可靠性来看，支架的两个侧板与主体折弯件之间采用螺丝锁紧的连接方式，装配后整体刚性足够，在舵机带载转动时不会出现明显的晃动，能够保证动力输出的位置精度，对于做小型机器人开发、机械臂实训项目的结构设计者来说，这种标准化的专用支架能够有效降低结构设计的重复工作量，把更多精力放在整机的运动逻辑与负载匹配调试上。值得注意的是，这款支架的安装位是专门针对LX-16A舵机的尺寸设计的，安装时不需要额外加装垫片调整间隙，舵机装入后能够和安装面完全贴合，锁紧后不会出现窜动，两个垂直布置的安装位也让双舵机的动力输出路径更短，减少了动力传递过程中的间隙，提升关节转动的响应速度。
