多关节铰接式机械臂连杆传动结构

这套多关节铰接连杆结构，是桌面级轻载机械手的核心传动单元，日常应用场景覆盖3C电子产线的小件上下料、实验室样本分拣转运、教学实训平台的运动演示等对负载要求不高，但对关节转动灵活性有明确需求的工位。从实际使用逻辑来看，该结构承担的核心作用是通过多段连杆的铰接配合，将驱动端的转动或直线运动传递至末端执行端，实现末端在设定工作空间内的多自由度位姿调整，相比一体化铸造的臂身结构，分体铰接的连杆形式可根据实际工位的行程需求灵活增减连杆段数，适配不同的作业半径要求。

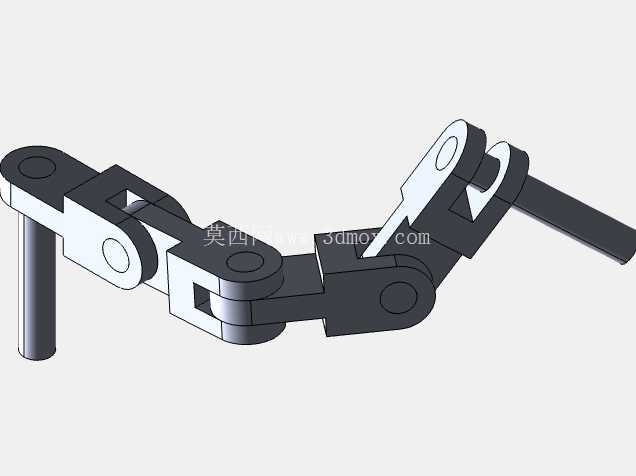

设计层面上，每处铰接点都预留了标准轴承安装位，避免连杆转动时出现干摩擦卡顿，铰接处的轴孔配合选用基孔制间隙配合，既保证转动顺滑，又将径向跳动量控制在0.02mm以内，避免多段连杆累计误差过大导致末端定位失准。连杆主体的截面采用变厚度设计，铰接受力区域厚度加厚至8mm，非受力的中间连接段厚度缩减至4mm，在保证整体结构刚性的前提下尽可能降低臂身自重，减少驱动端的负载扭矩消耗。两处绿色标识的铰接端分别对应基座安装位与末端执行器安装位，基座端的安装柱直径为12mm，可直接适配市面主流的桌面级机械手标准安装法兰，无需额外加工转接件；末端安装位预留了M4螺纹孔阵列，可直接夹装气动吸盘、微型夹爪等通用末端执行件。

从安装边界来看，该结构完全收拢时的横向占用空间为120mm*60mm，完全展开后的最大作业半径可达280mm，单段连杆的转动角度范围为0-165度，相邻连杆之间设置了硬限位凸台，避免转动超程导致的结构磕碰或驱动线缆缠绕。铰接点的轴端预留了卡簧槽，装配时使用标准轴用卡簧即可完成轴向固定，无需额外设计端盖压紧结构，大幅减少装配工序与零件数量。整套连杆的铰接转动副均采用自润滑轴承嵌套，日常维护无需定期加注润滑脂，适配长时间连续运行的轻载自动化工位，在教学实训场景中，该结构可直接作为运动学原理演示样件，帮助学习者直观理解多连杆串联机构的运动正逆解逻辑，也可作为非标自动化设计中轻载搬运机械手的基础臂身结构，根据实际负载需求调整连杆材质与铰接轴直径即可快速完成方案迭代。在实际选型适配时，需要注意该结构的单段连杆额定负载为0.5kg，末端最大运行速度不超过0.3m/s，若应用在有冲击负载的工位，需要将连杆材质从常规ABS替换为6061铝合金，同时将铰接轴的直径从4mm提升至6mm，提升整体结构的抗冲击性能。
