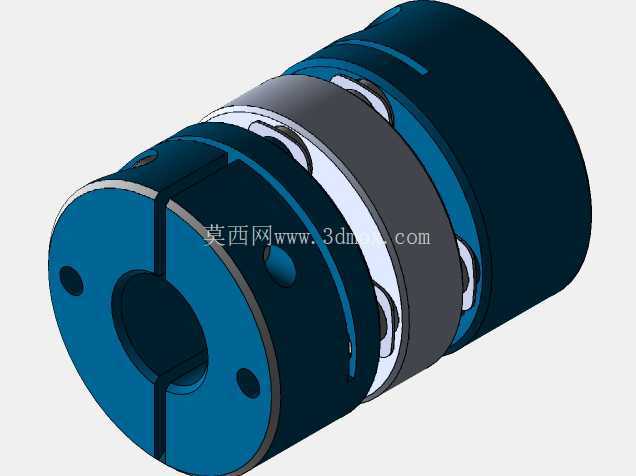

12mm直径伺服电机膜片式联轴器结构

在自动化传动链路的设计选型中，轴系之间的动力传递同轴度补偿一直是结构工程师需要重点考量的环节，这款适配12mm轴径的膜片式联轴器，正是针对伺服电机这类高精度传动场景开发的连接部件。从实际应用场景来看，这类联轴器常出现在伺服电机与滚珠丝杠的直连结构、伺服驱动的分度转盘传动链路、小型精密输送线的动力输入端，也可用于编码器、测速发电机这类需要低传动间隙的检测元件与动力轴的连接场景，相比传统的刚性联轴器，它能在不损失传动精度的前提下，抵消安装过程中两轴之间存在的径向、角向以及轴向偏差，避免伺服电机轴承因为额外的安装应力出现过早磨损，也能减少传动过程中因为轴系不对中产生的振动与异响。

从功能特性上看，这款联轴器采用夹紧式的轴毂锁紧结构，轴毂上开有贯通的夹紧缝，通过锁紧螺钉施加抱紧力，不需要在传动轴上加工键槽，就能实现无间隙的轴毂连接，避免了键连接带来的回程间隙，非常适合伺服系统频繁正反转、快速启停的传动工况。中间的弹性元件采用金属膜片组结构，依靠膜片的弹性变形来补偿两轴的相对位移，和橡胶弹性体的联轴器相比，它的扭转刚度更高，传动滞后更小，能准确传递伺服电机的输出扭矩，同时耐油、耐温特性更好，在工业车间的常规油污、温度波动环境下不会出现弹性元件老化失效的问题，长期使用的传动精度保持性更优。

从设计思路层面拆解，这款联轴器的结构做了针对性的优化：两端的轴毂采用对称式设计，两端轴孔均为12mm直径，适配同轴径的伺服电机输出轴与从动端输入轴，轴毂上的锁紧螺钉位置做了沉孔处理，避免螺钉突出轴毂外圆在高速旋转时产生风阻与安全隐患；中间的膜片组通过圆周均布的紧固螺钉分别与两端轴毂连接，螺钉的预紧力经过匹配设计，既保证膜片与轴毂之间无相对滑动，又不会因为预紧力过大导致膜片在变形补偿过程中出现应力集中断裂；联轴器的外圆做了光滑过渡处理，没有突兀的凸起结构，旋转过程中的动平衡表现更好，适配伺服系统常见的中高速运转工况。

在安装边界与尺寸层面，这款联轴器的轴孔直径为12mm，适配轴径公差带为h6的传动轴，安装时不需要对轴做额外的修配，只要将轴插入轴孔至设计深度，按对角线顺序逐步拧紧锁紧螺钉即可完成安装；联轴器的总长度与外圆尺寸经过紧凑化设计，不会占用过多的轴向安装空间，对于安装空间局促的小型自动化设备非常友好；安装过程中需要注意，两轴的径向偏差、角向偏差不能超过膜片的允许补偿范围，否则会大幅降低膜片的使用寿命，安装前可以通过百分表打表的方式调整两轴的同轴度，将偏差控制在设计允许的区间内，才能最大化发挥这类联轴器的传动性能。在实际选型过程中，工程师需要根据伺服电机的额定输出扭矩、最高转速、轴系的最大不对中量来匹配对应的联轴器规格，这款12mm轴径的规格属于中小型伺服传动的常用规格，能覆盖大部分100W到400W功率段伺服电机的传动连接需求，在3C电子装配设备、小型包装机械、精密检测设备的传动结构中都有广泛的应用。
