DIY模拟器方向盘霍尔式换挡拨片结构

在民用模拟驾驶外设的DIY改装领域，方向盘换挡拨片是提升驾驶沉浸感的核心交互部件，传统接触式拨片多采用微动开关作为触发元件，长期高频按压后容易出现触点氧化、触发行程偏移、回弹手感衰减等问题，尤其在拉力赛、方程式类模拟场景中，单次驾驶 session 往往需要完成上百次换挡操作，接触式结构的寿命短板会被快速放大。这款采用数字霍尔效应传感器的换挡拨片，从触发原理层面规避了机械接触带来的损耗问题，整个触发过程无物理触点摩擦，长期使用不会出现触发失灵的情况，信号输出的一致性也远高于传统微动方案。

从实际使用场景来看，这款拨片主要适配各类自制DIY方向盘基座，不管是采用伺服电机直驱的基座，还是步进电机、齿轮传动的入门级基座，都可以通过预留的安装位完成固定，不需要对原有方向盘结构做破坏性改装。设计时充分考虑了不同玩家的握持习惯，拨片的触发行程设置在3-5mm区间，按压力度控制在1.2-1.8N，既不会因为行程过短导致误触发，也不会因为行程过长增加换挡操作的响应延迟，手指搭在拨片上时的贴合角度做了圆弧过渡处理，长时间握持操作不会出现硌手的问题。

结构设计上，整个拨片采用分体式装配思路，拨片主体为受力操作件，霍尔传感器与触发磁钢分别固定在基座和拨片活动端，两者之间预留0.8-1.2mm的感应间隙，既不会因为间隙过小导致转动时出现剐蹭，也不会因为间隙过大影响霍尔传感器的触发灵敏度。拨片的回位结构采用对称式扭簧设计，两侧回弹力保持一致，按压和回弹过程中没有虚位，每次触发后都能精准回到初始位置，扭簧的固定位做了防脱卡槽设计，高频操作下不会出现扭簧移位、脱落的问题。安装边界方面，拨片的固定孔位采用通用化间距设计，两个安装孔中心距为40mm，适配市面上绝大多数DIY方向盘的辐条安装位，固定孔直径为4mm，可以采用M4螺丝直接固定，也可以根据实际安装需求搭配减震胶垫调整安装高度，拨片整体突出方向盘辐条表面的高度为18mm，不会在打方向过程中误碰到手指，也不会因为突出量过小导致操作时需要刻意挪动手指找拨片位置。

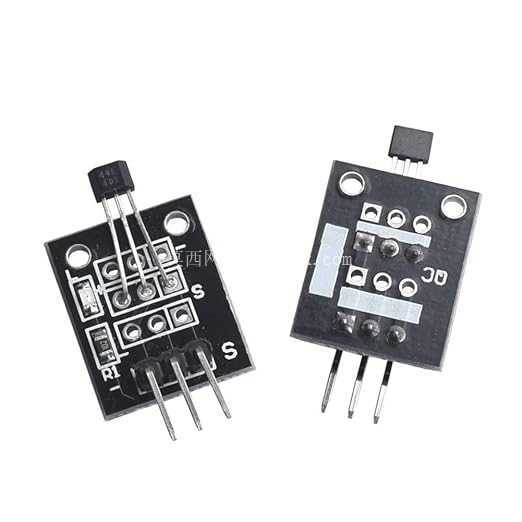

信号输出层面，数字霍尔传感器的输出信号为标准开关量，可以直接对接市面上主流的方向盘控制板，不需要额外增加信号放大电路，传感器的触发阈值做了固化处理，不会因为外界磁场干扰出现误触发，工作电压范围覆盖3.3V-5V，适配绝大多数外设控制板的供电规格。拨片的活动转轴部分采用自润滑衬套，转动过程中没有干涩感，长期使用也不需要额外加注润滑脂，衬套与转轴之间的配合间隙控制在0.05mm以内，转动时没有径向晃动量，触发手感保持一致。从装配工艺角度来看，整个拨片的零件数量控制在个位数，除了标准件扭簧、螺丝、磁钢和传感器之外，结构件都可以通过3D打印或者小批量机加工完成制作，个人DIY玩家不需要复杂的加工设备就可以完成整套拨片的制作与装配，装配过程不需要特殊工装，按照装配关系依次固定零件即可完成组装，组装完成后不需要做额外的调试，只要磁钢与传感器的间隙在设计范围内就可以正常工作。

在实际装车测试过程中，这款拨片的响应延迟可以控制在10ms以内，完全满足模拟驾驶场景下的快速换挡需求，连续十万次按压测试后，触发位置的偏移量小于0.1mm，回弹力衰减小于5%，不会出现传统微动开关拨片常见的双击、无触发等问题。拨片的外形做了窄边处理，不会遮挡方向盘上的其他功能按键，拨片表面可以根据个人喜好粘贴防滑贴或者做磨砂处理，提升操作时的摩擦力，即使手心出汗也不会出现打滑的问题。针对不同玩家的操作习惯，拨片的初始角度可以通过调整固定座的安装角度进行微调，不管是喜欢手指搭在拨片上的轻触操作，还是喜欢手指悬空的点按操作，都可以找到合适的安装角度。
