多款异形轮廓饼干压切成型模具设计

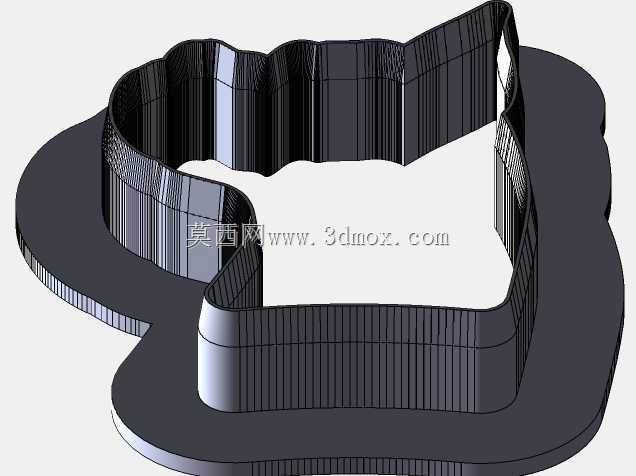

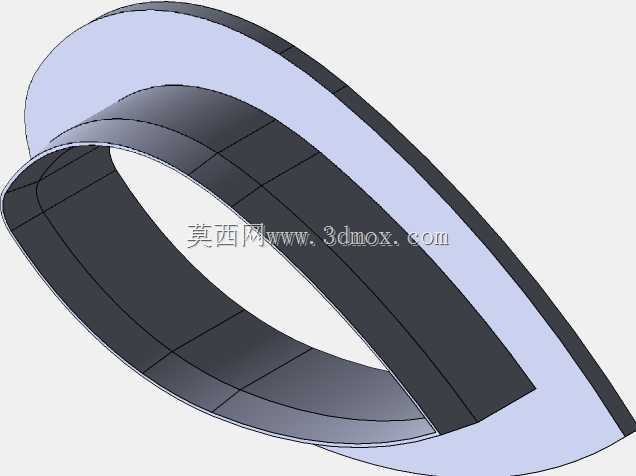

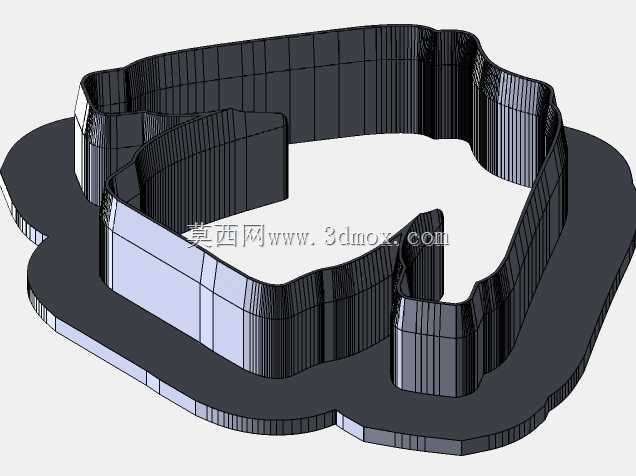

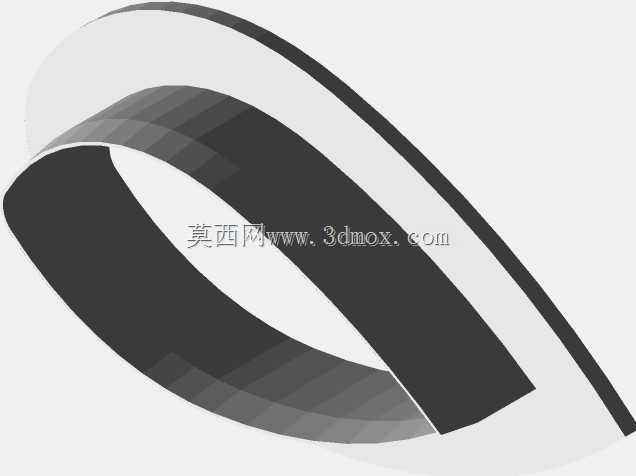

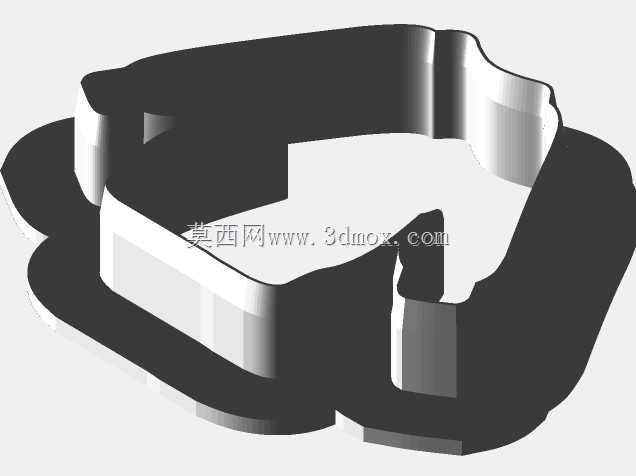

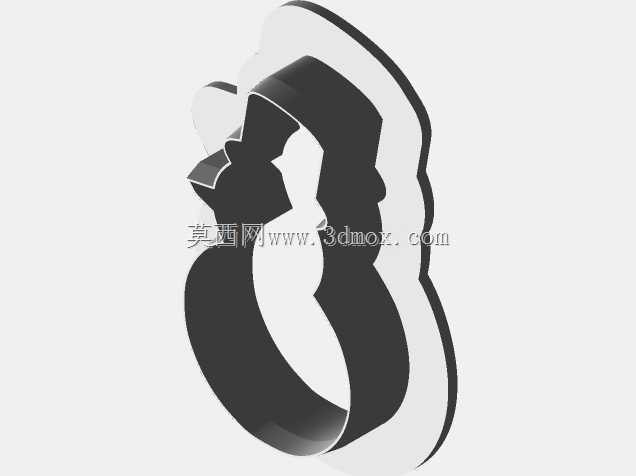

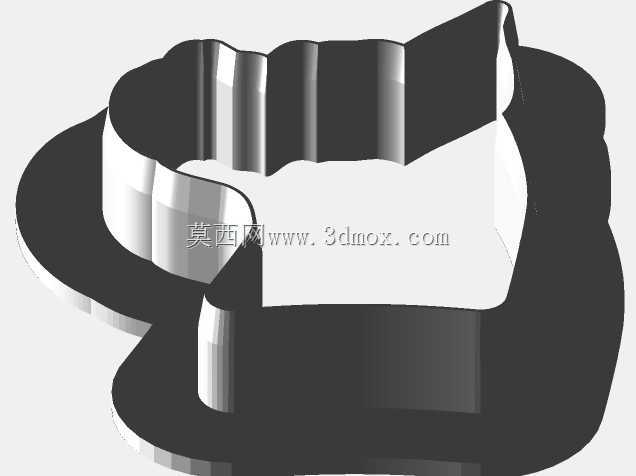

　　在烘焙食品的小批量定制生产、家庭手工创作场景里，饼干成型的轮廓一致性、裁切效率一直是影响成品观感与制作节奏的核心点，传统手工裁切依赖美工刀徒手修型，不仅边缘容易出现毛边、轮廓走形，批量制作时单块裁切的耗时也会大幅拉长作业周期，这类压切式饼干切割器的设计，正是针对这一实际作业痛点展开的结构优化。从结构逻辑来看，整套切割器采用薄壁围边式成型结构，刃口端做了0.2mm的收边薄化处理，压切时刃口垂直接触擀平的面团层，仅需施加均匀的垂直下压力，就能沿着围边轮廓一次性切出完整的异形饼干坯，避免了反复修边带来的面团浪费与轮廓偏差。设计过程中首先考虑的是面团脱模的顺畅性，围边整体设置了1.5度的拔模斜度，从刃口端向上逐步扩大围边的内圈尺寸，

　　压切完成后向上提起切割器时，成型的饼干坯不会卡在围边内部，无需额外撬动就能自然脱落，不会破坏饼干坯的边缘完整性。针对不同造型的轮廓设计，所有转角位置都做了R1.5以上的圆角过渡，一方面避免压切时锐角位置应力集中导致围边变形，另一方面也能防止清洁时锐角划伤操作人员，同时圆角过渡的轮廓在烘焙过程中不会出现尖角位置烤焦的问题，匹配饼干烘焙的受热均匀性要求。从安装与使用边界来看，单款切割器的围边高度统一设置为25mm，适配日常烘焙场景中擀制的3-12mm厚度面团，刃口到底部承托平面的间隙预留了1mm的余量，压切时不会因为下压力度过大导致刃口直接接触操作台表面造成磨损，承托底座的轮廓比切割围边外轮廓大10mm，压切时底座可以贴紧操作台表面，

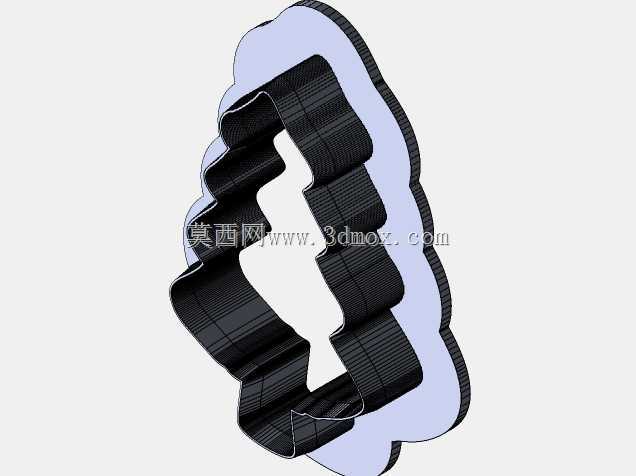

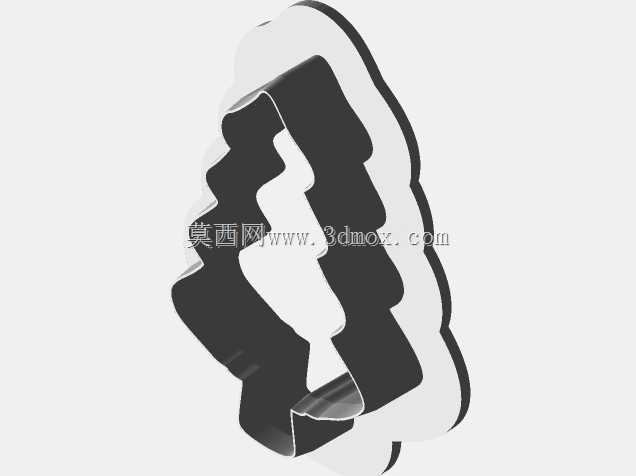

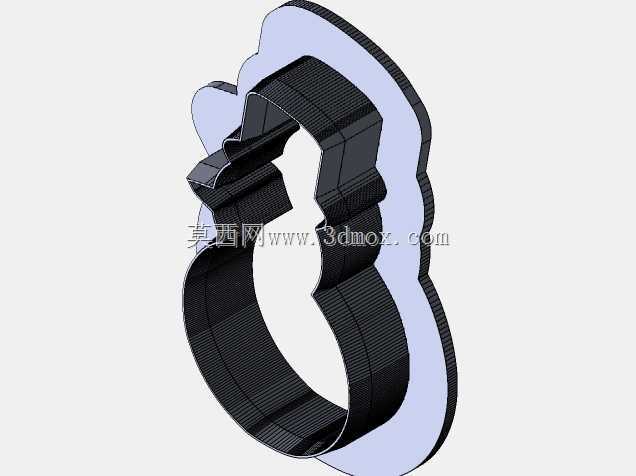

　　防止切割器受力偏移，保证裁切轮廓的精度。不同造型的切割器围边壁厚统一设置为1.2mm，兼顾了结构强度与轻量化需求，日常使用时反复压切不会出现围边弯折变形的问题，同时整体重量控制在单款20g以内，长时间手持操作也不会产生明显的手部疲劳。设计时还考虑了3D打印成型的工艺适配性，所有结构都采用无悬空的自支撑设计，打印过程中不需要额外添加支撑结构，打印完成后仅需简单打磨刃口位置就能直接投入使用，大幅降低了单件制作的成本与后处理工作量。针对不同的使用场景，整套设计包含了多款不同轮廓的造型，既有常规的卡通形象轮廓，也有适配节日主题的特殊造型，能够满足家庭烘焙、私房甜品定制、亲子手工活动等不同场景的使用需求，压切成型的饼干坯轮廓边缘整齐，

　　不需要额外修边就能直接进入烤箱烘焙，成品的轮廓一致性远高于手工裁切的效果。在结构验证阶段，针对不同硬度的面团做了压切测试，当面团软硬度在常规烘焙适配区间内时，单次压切的成型率可以达到100%，不会出现边缘粘连、轮廓残缺的问题，围边表面做了光滑处理，压切时不会出现面团粘在围边内壁的情况，使用后仅需用毛刷清理缝隙内的面粉残留，配合温水冲洗就能完成清洁，没有清洁死角。考虑到日常收纳的需求，不同造型的切割器可以嵌套叠放，收纳时占用的空间仅为单款切割器的底座面积，不会过多占用厨房的储物空间，围边顶部做了2mm宽的压边平面，压切时手掌可以均匀施压在压边平面上，避免局部压力过大导致切割器倾斜，保证裁切深度的一致性。
