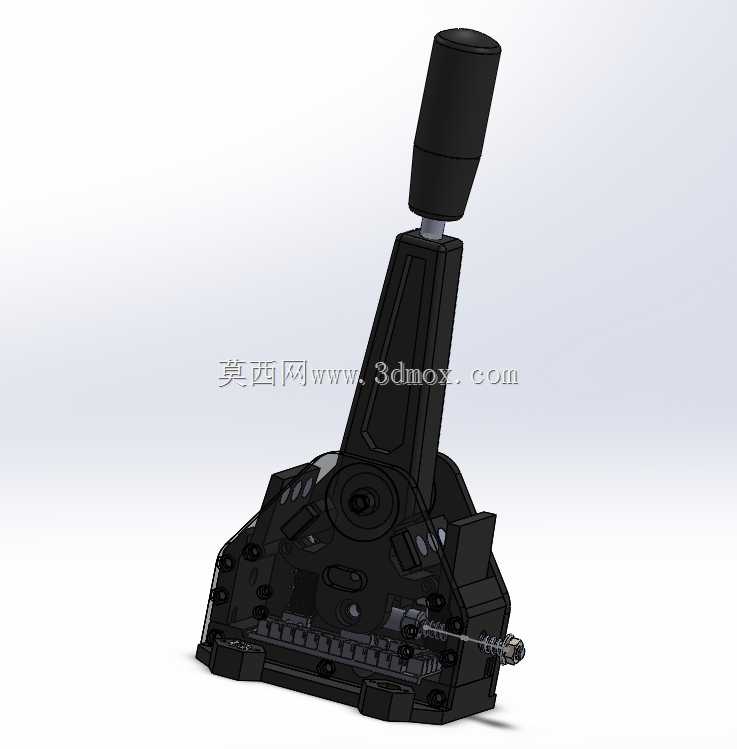

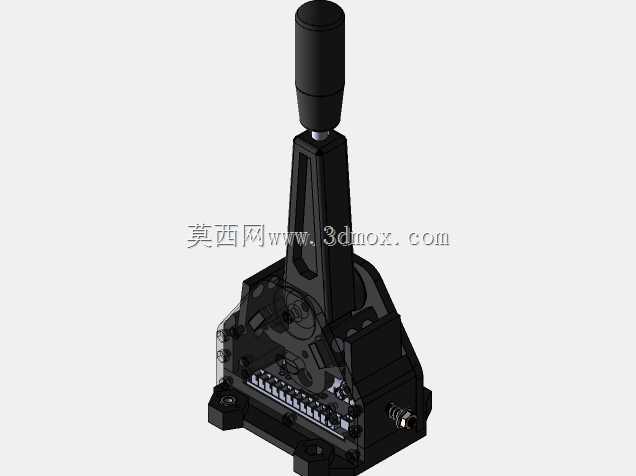

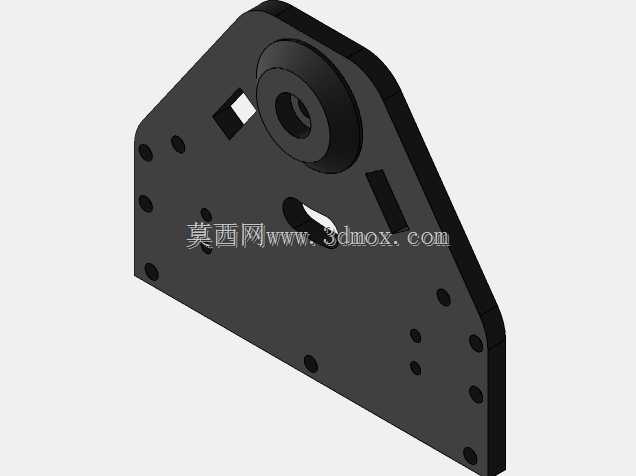

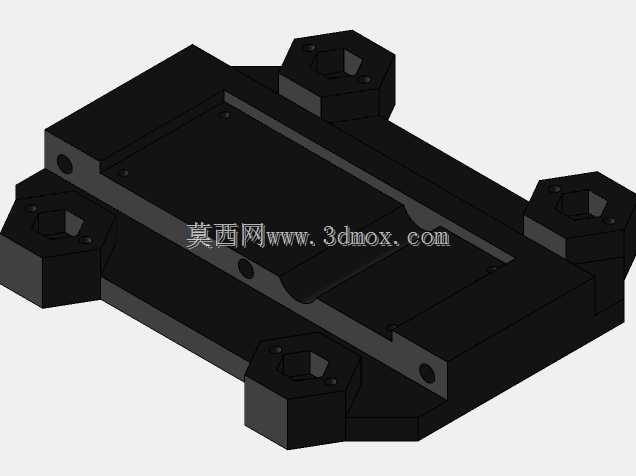

这款顺序换挡操作机构,核心适配驾驶模拟训练、赛车仿真体验类场景,是模拟座舱里直接和操作者交互的核心操纵部件,替代实车换挡机构完成挡位切换的信号输入,还原真实车辆换挡的操作手感与行程逻辑,避免普通按键式换挡缺乏操作反馈、代入感不足的问题。从结构设计逻辑来看,整体采用分体式组装架构,底座作为整个机构的承载基体,两侧侧板通过紧固件与底座连接形成封闭的支撑框架,所有传动、定位、感应元件都集成在这个框架内部,既可以保证操纵杆摆动过程中的结构刚性,也能避免内部元件外露积灰,提升长期使用的稳定性。换挡杆上端搭配符合人体工学的握持手球,表面做防滑纹理处理,操作者握持时的施力角度贴合日常驾驶的操纵习惯,杆身穿过底座上端的导向槽,

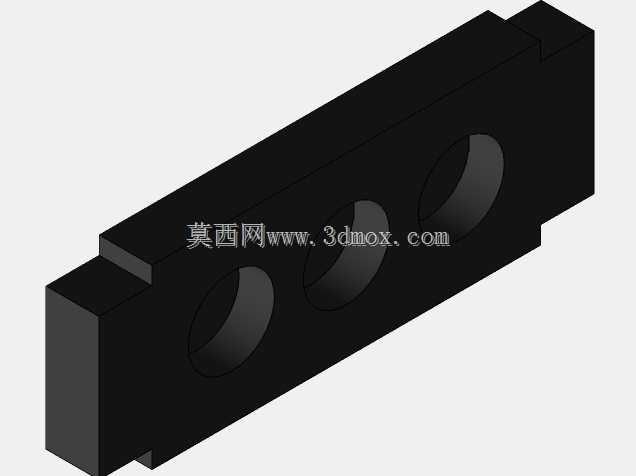

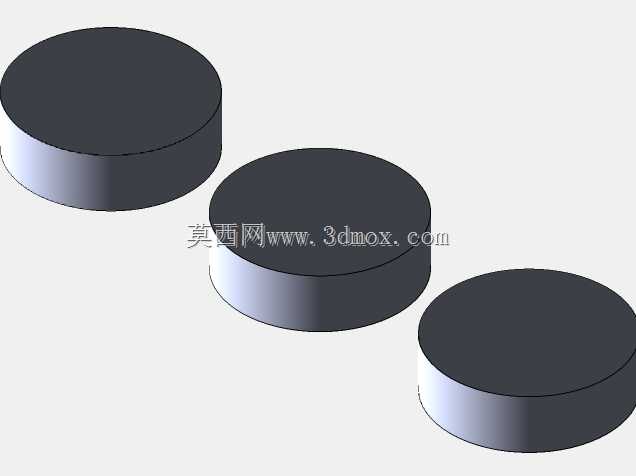

摆动行程被严格限制在顺序换挡的合理区间内,不会出现横向晃量过大、挡位虚位超标的问题。挡位定位采用磁性吸附结构,在对应每个挡位的位置布置稀土磁体与磁性挡块、磁性薄片配合,换挡过程中磁体吸附力会在每个挡位节点形成清晰的入挡吸入感,退挡时的阻力反馈也和实车顺序挡的操纵力曲线匹配,不会出现挡位模糊、卡滞或者过松滑脱的问题,相比传统弹簧钢珠定位结构,磁性定位的磨损量更小,长期使用后挡位手感的衰减幅度更低,不需要频繁调整定位元件的预紧力。信号输出部分采用零延迟操纵杆编码器搭配USB接口,可直接兼容主流的模拟驾驶软件,不需要额外加装信号转换模块,接线时直接接入主控设备的USB端口即可完成信号识别,

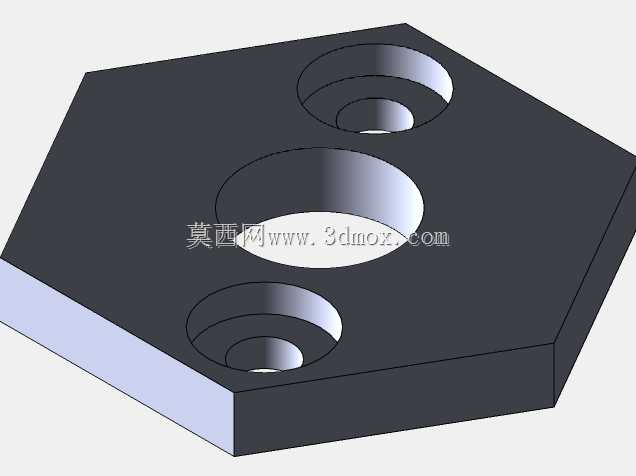

同时预留了Arduino Pro Micro的安装位,支持自定义挡位信号映射,满足不同模拟场景下的个性化配置需求。安装边界方面,机构预留了两种安装方式的固定孔位,底部安装时可通过底座上的预留孔直接固定在模拟座舱的安装台面上,孔位间距适配市面上主流民用模拟座舱的安装孔距标准;侧面安装时可通过侧板上的预留孔位进行侧挂固定,侧装状态下操纵杆的摆动角度经过校核,不会和周边的方向盘、踏板等操纵部件产生运动干涉,侧装配套的可选安装附件不会额外增加机构底部的安装高度,适配台面空间有限的紧凑布局场景。整套机构的零部件拆分充分考虑3D打印的工艺特性,所有打印零件都做了最小壁厚校核,避免打印过程中出现翘曲、填充不足的问题,紧固件全部采用标准规格的螺丝、
螺母、铝管、轴承,不需要定制特殊规格的连接件,组装时按照装配关系依次锁紧紧固件,调整好磁性元件的对应位置即可完成组装,不需要额外做二次机加工。轴承布置在换挡杆的转动支点位置,承受换挡过程中的径向载荷,减少杆身摆动的摩擦阻力,弹簧电子元件与滚轮杠杆臂的微型限位开关配合,实现挡位切换的电信号触发,每个挡位的触发位置和机械定位的磁体吸附位置完全对应,不会出现机械入挡但信号未触发、或者信号提前触发的错位问题。在实际使用场景中,这套机构既可以用于民用驾驶培训模拟器的挡位操作训练,帮助学员熟悉顺序换挡的操作逻辑,也可以用于专业赛车模拟设备,为玩家提供接近真实赛车的换挡反馈,相比直接拆解实车换挡机构改装的方案,这套结构的整体重量更轻,安装适配性更强,不需要额外搭配液压或者气动辅助结构就能实现清晰的挡位手感,日常维护只需要定期检查紧固件的锁紧状态,清理导向槽内的灰尘即可,不需要复杂的保养流程。
