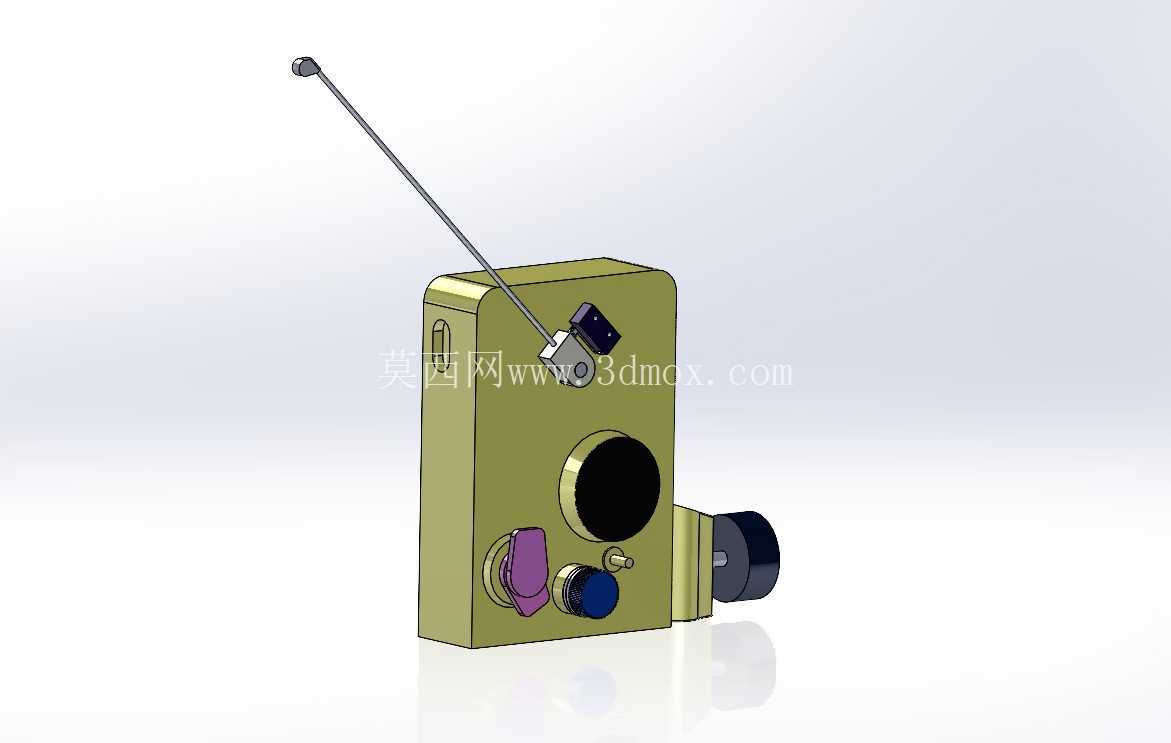

装置主体采用一体化的盒式壳体设计,壳体内部集成了张力产生的阻尼结构,从外部结构可以看到,正面设置的圆形大孔是阻尼调节旋钮的安装位,通过旋转旋钮可以改变内部阻尼摩擦片的压紧力,从而匹配不同线径钢丝所需的基础张力,下方的紫色拨杆是张力快速释放结构,当需要穿线或者出现断线故障时,拨动拨杆可以临时解除阻尼约束,方便操作人员快速完成穿线作业,旁边的蓝色小旋钮是张力微调结构,用于在基础张力设定完成后,针对走丝过程中的微小张力波动进行精细补偿,侧方伸出的黑色旋钮是阻尼输出端的张紧轮安装位,走丝过程中钢丝绕过张紧轮,将阻尼力转化为线材的张紧力。在漆包线绕制、细金属丝排线、电子元器件引脚线加工这类需要稳定线材张力的生产场景里,张力控制的稳定性直接决定了成品的排线整齐度、线径拉伸率以及最终产品的电气性能与结构强度,这款钢丝张力调节装置就是针对这类细金属丝送线环节设计的执行部件。从实际使用场景来看,这类装置多安装在绕线机的送线架与绕线主轴之间的走线路径上,当线材从放线盘送出后,首先经过装置顶部的过线导杆,导杆端部采用硬质合金过线嘴,避免高速走丝过程中钢丝表面被刮伤产生毛刺,同时减少走丝阻力带来的张力波动。
从安装边界来看,装置整体为方正的盒式结构,底部设置有两个定位安装孔,可以直接通过螺栓固定在送线架的安装平板上,安装时需要保证顶部过线导杆的出线方向与后续走丝路径处于同一竖直平面,避免钢丝出现侧向偏磨,过线导杆的摆动角度覆盖了常规绕线作业的排线行程范围,在绕线主轴来回排线的过程中,导杆可以随线材的走线方向小幅摆动,始终保证钢丝与过线嘴的接触角度处于合理区间,减少侧向力对张力稳定性的影响。设计过程中,这类张力装置需要重点考虑阻尼输出的线性度,避免在走丝速度变化时出现张力突变,因此内部阻尼结构采用了摩擦片与阻尼油配合的结构,既可以提供稳定的静态张力,也能在高速走丝时通过阻尼油的粘滞特性吸收张力波动,避免钢丝出现忽松忽紧的情况。
外部的所有调节旋钮都设置了防滑纹理,操作人员在设备运行过程中也可以单手完成张力调节操作,不需要额外工具,提升了调试效率。壳体侧面的出线位置设置有导向限位结构,避免钢丝在张紧轮上出现跳槽情况,尤其是在高速绕线作业时,线速度可达数米每秒,一旦出现跳槽很容易造成断线或者线材刮伤,限位结构与张紧轮的间隙控制在0.2mm以内,既不会接触钢丝造成额外阻力,也能有效限制钢丝的径向窜动。从结构建模的角度来看,这个装置的所有配合面都采用了公差适配设计,过线导杆与壳体的铰接处采用小间隙配合,保证导杆摆动灵活无卡滞,调节旋钮与壳体的配合处设置有密封槽,可以加装防尘密封圈,避免车间内的金属碎屑、绒毛等杂物进入壳体内部,影响阻尼结构的使用寿命。
在实际选型过程中,这类张力装置需要匹配对应线径范围的钢丝,这款结构针对0.1mm到0.8mm直径的钢丝设计,张力调节范围覆盖了常规小型变压器绕制、音圈绕制、细钢丝绳排线等场景的张力需求,安装时不需要额外的气源或者电源接入,纯机械结构的设计降低了设备的布线复杂度,也减少了后续维护的成本,日常维护只需要定期在过线嘴位置添加少量润滑油,清理表面积攒的金属碎屑即可,不需要拆解内部结构。装置整体的外形尺寸紧凑,不会占用过多的送线架安装空间,多台装置并排安装时的间距可以控制在50mm以内,适合多轴绕线设备的密集排布需求,顶部的过线杆长度经过优化,在满足排线摆动角度需求的前提下,尽可能减少了杆体的挠度,避免高速走丝时杆体产生共振带来的张力波动。
