带PLC控制的螺旋滚筒干燥设备结构

　　在散料连续干燥的生产场景里，这类螺旋滚筒式干燥设备的应用覆盖了多个工业细分领域，从农副加工领域的颗粒物料除湿，到化工行业的粉体原料干燥，再到建材行业的小粒径骨料烘干，都能见到这类设备的身影。区别于静态烘干设备，这套结构采用螺旋推送结合滚筒转动的物料输送逻辑，能在物料连续行进的过程中完成均匀受热干燥，避免了静态烘干容易出现的物料表层过干、内部含水率不达标的问题。

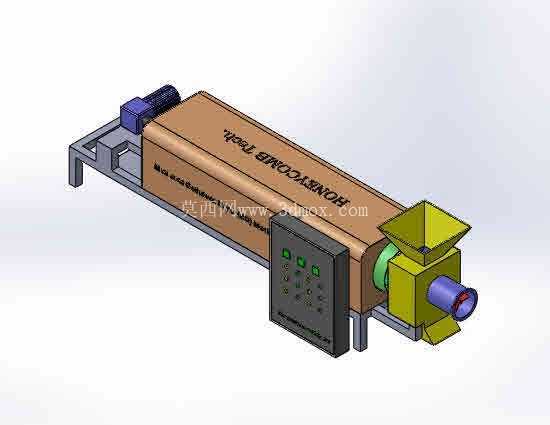

　　从结构设计逻辑来看，整套设备的进料端设置了敞口式受料斗，斗体采用倾斜导料结构，能让待干燥物料依靠自重顺畅滑入滚筒内部，不会出现进料架桥、堵料的问题；驱动端布置在设备尾部，采用减速电机直连的传动方式，动力输出轴同时联动内部的螺旋导料叶片和滚筒筒体，让物料在筒内一边被螺旋叶片向前推送，一边随筒体转动不断翻抛，保证每一部分物料都能和筒内的热介质充分接触，提升干燥均匀度。设备侧面集成了独立的电气控制箱，箱内预留了PLC控制模块的安装位，面板上布置了启停按钮、状态指示灯、参数调节旋钮，能实现设备进料速度、滚筒转速、干燥温度的联动调节，适配不同含水率、不同粒径物料的干燥需求，不需要额外搭配外置控制柜，减少了现场安装的布线工作量。

　　从安装边界来看，整套设备采用卧式长条形布局，底部采用型钢焊接的一体式机架作为承载结构，机架的支脚预留了地脚螺栓安装孔，现场安装时只需要将设备放置在硬化的水平地面上，通过地脚螺栓固定即可，不需要额外搭建复杂的安装基础；设备的出料端设置在前端下部，干燥完成的物料会顺着端部的导料槽直接排出，可直接对接下游的输送设备或者料仓，不需要额外增设出料转接结构。在结构细节设计上，滚筒筒体的外壁设置了保温层安装位，实际生产装配时可在筒壁外侧包裹硅酸铝保温棉，减少干燥过程中的热量损耗，降低设备运行的能耗；筒体和两端端盖的衔接位置采用了接触式密封结构，能避免筒内的热空气带着粉尘外泄，改善生产现场的作业环境；内部的螺旋叶片采用分段变螺距设计，进料段螺距更大，能让进入筒内的湿物料快速分散，避免进料口位置积料，中段和出料段螺距逐步缩小，能延长物料在筒内干燥段的停留时间，保证干燥后的物料含水率稳定控制在工艺要求范围内。

　　考虑到设备日常维护的需求，驱动电机和传动连接位置都设置在机架外侧的开放安装位，日常检修时不需要拆解筒体结构就能完成传动部件的润滑、易损件更换操作；控制箱和筒体之间采用走线槽布线，所有线缆都收纳在槽内，避免现场作业时线缆被剐蹭破损，提升设备运行的可靠性。针对不同物料的干燥特性，这套结构的滚筒内部还预留了抄板的安装接口，对于容易结块的湿物料，可在筒壁加装角度可调的抄板，在筒体转动时将物料带到筒内上部再洒落，进一步强化物料和热空气的接触效果，避免物料结块导致的干燥不彻底问题。设备的整体长度可根据现场的产能需求、干燥工艺要求调整，在保证物料停留时间满足干燥要求的前提下，尽可能压缩设备的整体占地面积，适配不同规模生产车间的布局需求；进料斗的尺寸也可根据上游的出料设备参数调整，可对接皮带输送机、螺旋喂料机等多种上游给料设备，不需要对上游设备做大幅改造就能完成产线对接。
