103毫米外径全向移动全景轮结构

在AGV小车、智能巡检机器人、仓储分拣移动平台、全景拍摄移动云台这类需要平面内全方向无死角移动的设备中，全向轮是核心行走执行部件，区别于传统差速轮需要转弯半径、麦克纳姆轮对安装精度要求极高的特性，这类全景轮可以实现直行、横移、斜行、原地零半径旋转等多种移动姿态，适配空间狭窄、走位精度要求高的作业场景，比如仓储货架间的物料转运、演播室内的全景摄像移动机位、狭小空间内的巡检设备行走，都能依靠这类轮组完成灵活走位，不需要预留额外的转弯空间，大幅提升有限作业空间的利用率。

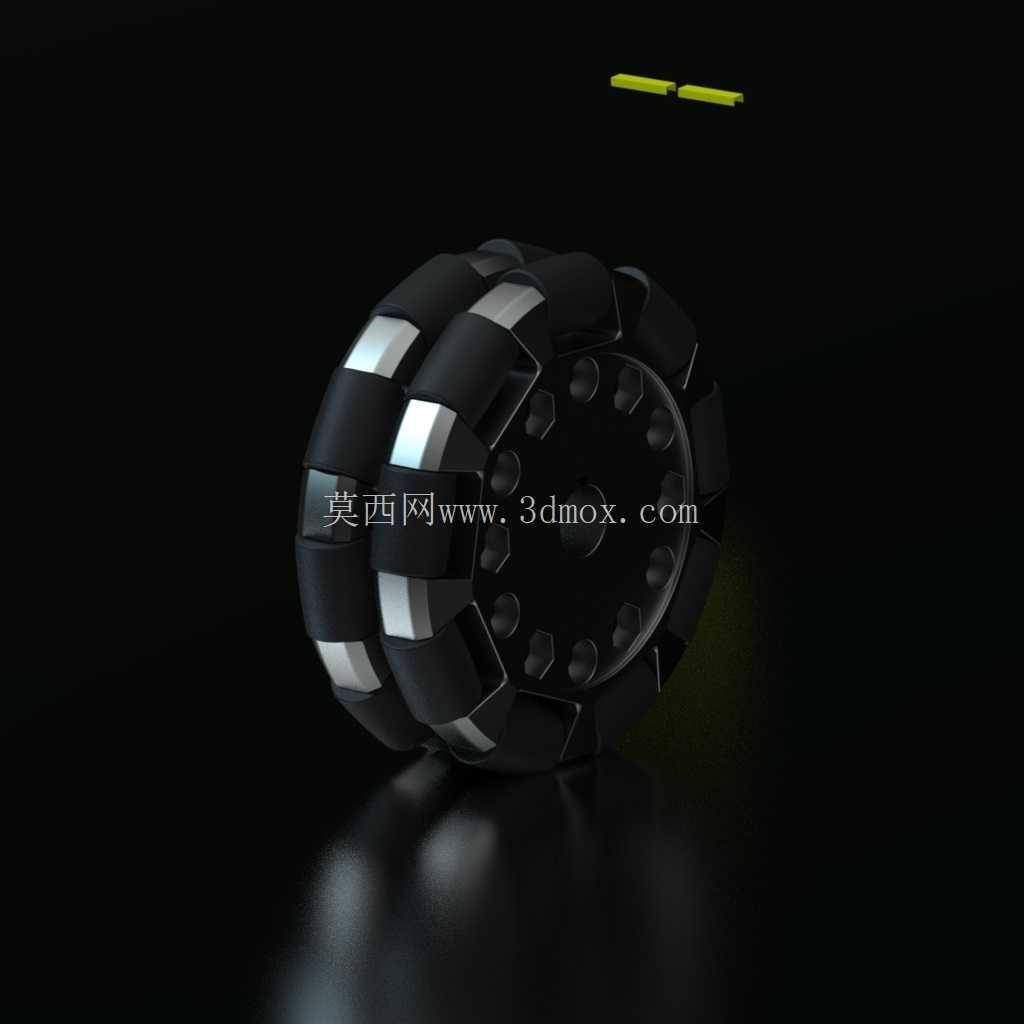

这款全景轮的设计外径控制在103毫米，这个尺寸是经过多场景适配验证的，既不会因为轮径过小导致越障能力不足，无法通过车间常见的5毫米以内地面接缝、地毯压边等小障碍，也不会因为轮径过大占用过多底盘安装空间，导致设备整体重心抬升影响行走稳定性。从结构设计来看，轮体采用主轮毂加周边分布式小辊子的布局，主轮毂承担整体承载与主传动扭矩传递，周边的小辊子轴线与主轮轴线呈固定夹角布置，当多个轮组按照特定布局安装在底盘上时，通过不同轮组的转速差与转向配合，就能分解出任意方向的移动矢量，不需要主轮整体转向就能实现全向移动，省去了传统转向轮的转向舵机结构，简化底盘的机械结构与控制逻辑。

在安装边界的设计上，这款轮组的安装接口预留了标准的轴连接位，适配市面上常见的6毫米、8毫米输出轴的直流减速电机，安装孔位的间距按照通用移动底盘的安装标准设计，不需要额外做转接件就能直接替换同尺寸的其他全向轮，降低设备迭代的改造成本。轮体的承载能力按照单轮5公斤静载荷设计，四个轮组搭配的底盘可以承载15公斤以内的设备总重量，覆盖绝大多数轻型巡检机器人、教学演示移动平台、小型全景拍摄云台的载重需求，小辊子的外包材质选用耐磨防滑的聚氨酯材质，在木质地面、环氧地坪、瓷砖地面等常见室内地面都能保持足够的摩擦力，不会出现打滑丢步的情况，同时聚氨酯材质的硬度适中，行走过程中产生的噪音远低于硬塑料轮或者金属轮，适合在办公区、演播室这类对噪音控制有要求的场景使用。

设计过程中重点考虑了轮组的运转顺滑度，小辊子的转轴采用耐磨的工程塑料衬套，不需要额外加注润滑脂就能长期保持顺滑转动，避免了油脂渗漏污染地面的问题，同时衬套的间隙经过严格控制，既不会因为间隙过小导致辊子卡滞，影响全向移动的矢量分解精度，也不会因为间隙过大导致轮组晃动，出现行走过程中设备抖动的情况，对于搭载全景拍摄设备的移动平台来说，稳定的行走结构能有效减少画面抖动，降低后期画面防抖的处理难度。主轮毂的结构做了轻量化镂空设计，在保证结构强度满足扭矩传递要求的前提下，尽可能降低轮体自身的转动惯量，让电机的启停响应更迅速，移动走位的控制精度更高，不会因为轮体惯量过大导致启停时出现过冲、定位不准的问题。

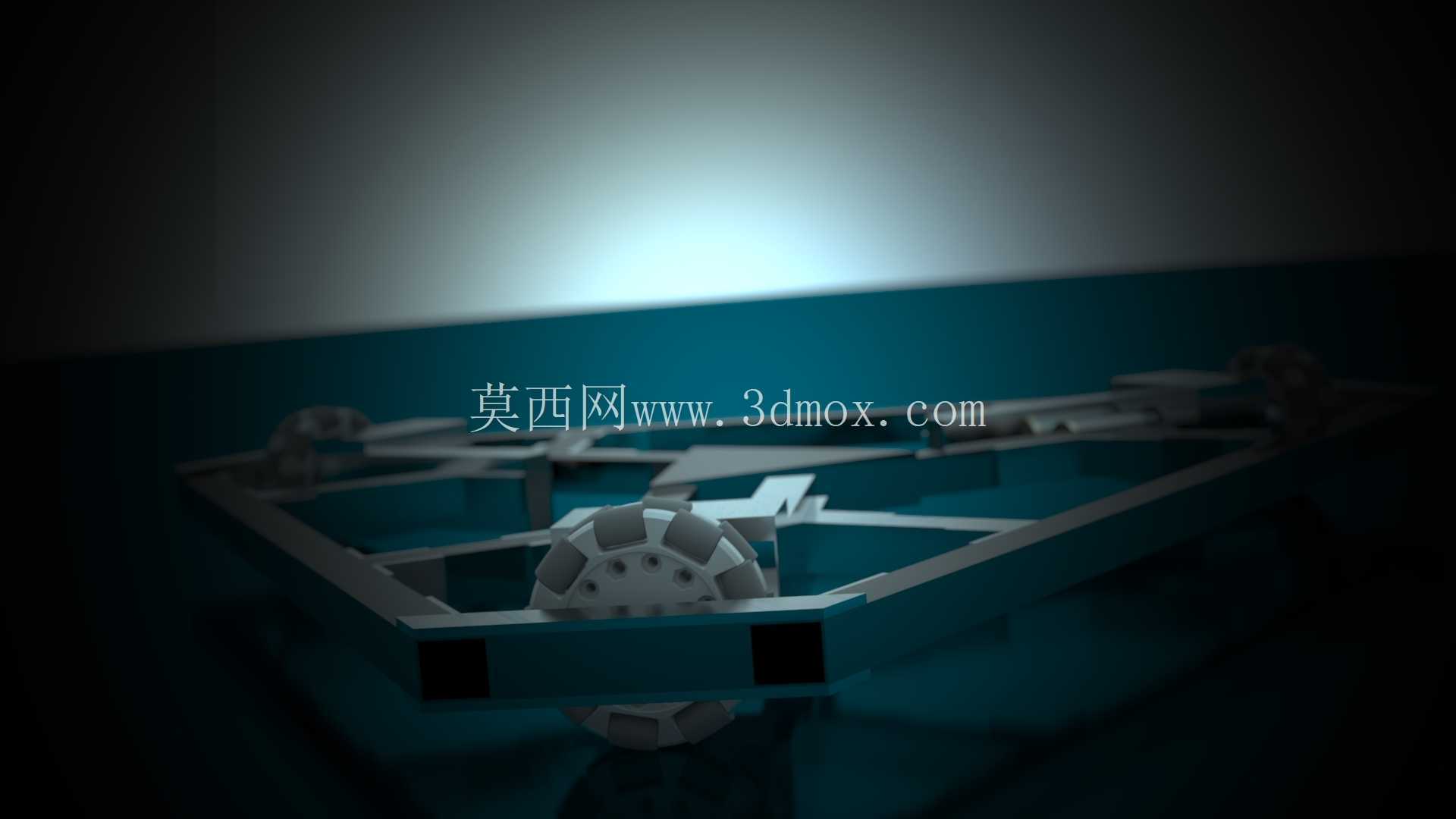

在实际选型应用中，这类全景轮通常采用三个或者四个一组的布局方式，三轮布局采用120度夹角均匀布置在底盘下方，结构简单控制逻辑容易实现，适合对载重要求不高的小型教学平台、演示设备；四轮布局采用矩形四角布置，承载能力更强，行走稳定性更好，适合搭载全景相机、检测传感器的商用巡检设备、仓储转运小车。安装时需要注意保证所有轮组的安装高度一致，避免出现个别轮组悬空不受力的情况，否则会导致行走方向偏移、摩擦力不足打滑的问题，同时轮组的安装平面要与底盘平面保持平行，保证小辊子与地面的接触均匀，避免局部磨损过快缩短轮组使用寿命。这款轮组的尺寸参数适配绝大多数轻型移动底盘的安装空间，不需要对底盘结构做大幅修改就能完成装配，对于结构设计人员来说，可以直接参考其结构参数完成底盘的匹配设计，缩短产品开发周期，减少轮组结构的重复设计工作量。
