轮式移动机器人减震悬架结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1126367
  • 轮式移动机器人减震悬架结构设计

这套减震悬架结构主要适配小型轮式移动机器人与轻量化特种作业小车的轮系安装需求,在巡检机器人、小型配送机器人、教育竞赛类移动平台的轮组设计中,这类缓冲结构是保障行走稳定性的核心部件。不同于乘用车辆的大行程悬架设计,小型移动平台的悬架需要在有限的安装空间内,兼顾缓冲效率与结构刚性,避免行走过程中轮组跳动量过大影响传感器定位精度,或是在越障时出现轮组悬空失去抓地力的问题。

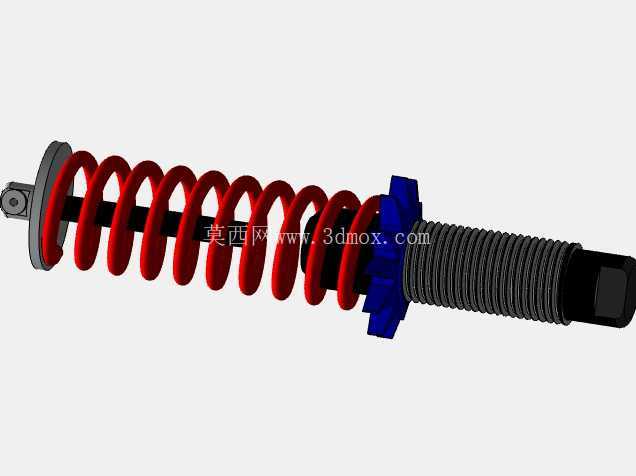

从功能实现逻辑来看,这套结构采用圆柱螺旋压缩弹簧作为核心弹性元件,搭配同轴导向杆完成弹簧的行程约束,避免弹簧受压时出现侧向屈曲,弹簧外侧的导向轴表面做了防滑纹理处理,既可以作为安装时的定位基准,也能在弹簧压缩到极限行程时提供硬限位,防止弹簧过载发生塑性变形。弹簧一端的蓝色星形调节件是这套结构的预紧力调节结构,通过旋转该部件可以改变弹簧的初始压缩量,适配不同负载重量的机器人平台——当整机负载较大时,可适当调大预紧力避免悬架打底,负载较轻时则减小预紧力提升小振动过滤效果,无需更换弹簧即可覆盖一定范围的负载适配需求,降低了平台选型的配件成本。

在实际应用场景中,这类悬架通常与驱动轮、从动万向轮配合安装,单轮独立布置的形式可以让每个轮组单独适应地面起伏,当机器人经过地砖接缝、车间地面裂纹、小型减速带或是室外不平整路面时,弹簧会吸收路面传递的冲击,避免振动直接传递到机器人上层搭载的控制器、激光雷达、视觉相机等精密元件,减少振动带来的传感器数据噪声,同时保证轮组始终与地面保持接触压力,避免出现打滑丢步的情况,对于依赖轮式里程计做定位的移动机器人来说,稳定的轮地接触是定位精度的基础保障。

从安装边界来看,这套悬架的整体结构采用同轴式布局,所有部件均沿中心杆轴线布置,横向占用空间极小,安装时仅需在机器人底盘的轮组安装位预留对应直径的过孔,将悬架杆体穿过安装孔后通过端部的螺纹结构锁紧固定即可,无需设计复杂的多连杆铰接结构,对小型机器人的紧凑底盘设计非常友好。结构的行程设计控制在小型移动平台常用的10-20mm缓冲区间,既可以过滤绝大多数常规铺装路面的小幅振动,也不会因为行程过大导致轮组跳动时影响整机重心高度,避免机器人在转向或越障时出现侧翻风险。

设计过程中需要重点关注几个核心参数的匹配:首先是弹簧的刚度选择,需要结合单轮负载、目标振动过滤频率计算弹簧线径与中径,刚度过大会导致缓冲效果差,小振动无法有效过滤,刚度过小则会导致弹簧频繁压并,失去缓冲作用;其次是导向杆与调节件之间的配合间隙,间隙过大会导致轮组出现横向旷量,影响行走直线度,间隙过小则容易在灰尘进入后出现卡滞,在室外粉尘环境使用时还需要在导向杆位置增加防尘套,避免泥沙进入配合面磨损部件;另外端部的安装锁紧结构需要设计防松措施,因为机器人行走过程中的持续振动容易导致螺纹连接松动,采用螺纹胶配合防松螺母的形式可以大幅提升结构可靠性。

不同于乘用车悬架需要兼顾操控性与舒适性的复杂平衡,小型移动机器人的悬架设计更偏向于功能实用性,在有限的空间、重量、成本约束下实现稳定的缓冲效果,这套同轴式弹簧悬架结构因为零件数量少、加工难度低、装配调试简单,在各类小型轮式移动平台中有着非常广泛的应用,建模过程中已经完成了弹簧的参数化驱动、调节件的齿形结构匹配、导向杆的限位结构设计,可直接导入装配体中根据实际底盘尺寸做参数调整,适配不同轮径、不同负载的移动平台设计需求。
