带铰接头拉杆式双作用液压缸结构

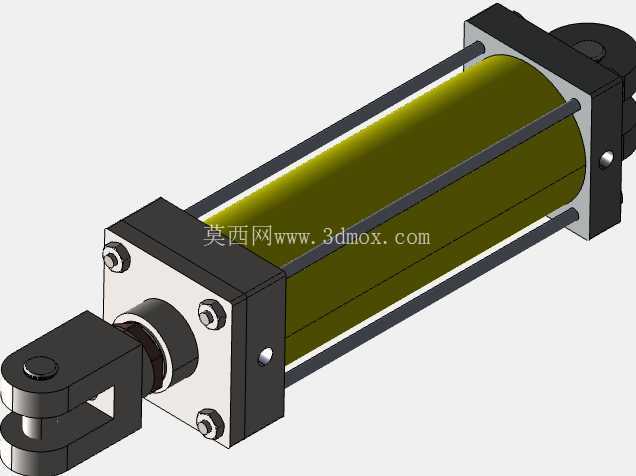

　　这款带前端铰接头的拉杆式液压缸，是液压系统里最常用的直线执行元件，在各类工业设备里承担着把液压能转化为往复直线机械能的作用，从自动化生产线的工装夹紧、工位推移，到工程机械的作业机构驱动、专用设备的载荷推送，只要需要稳定大推力直线动作的场景，基本都能见到这类结构的油缸。从结构设计来看，这款油缸采用了经典的四拉杆锁紧结构，四根高强度拉杆贯穿前后端盖与缸筒，通过两端的锁紧螺母施加预紧力，把缸筒牢牢压合在前后端盖之间，这种结构的优势非常明显：一是加工装配难度低，缸筒不需要加工外螺纹或者法兰连接结构，只需要保证内孔的尺寸精度与粗糙度、两端面的平行度即可，加工成本相比法兰式、焊接式油缸更低；二是维护拆解方便，后期更换密封件的时候只需要松开拉杆螺母就能拆分各个部件，不需要进行破坏性拆解；三是结构刚性足够，四根拉杆对称分布在缸筒四周，承受油压产生的轴向推力时受力均匀，不会出现端盖偏斜导致密封偏磨的问题。

　　前端的铰接头是这款油缸的安装连接端，采用了叉形铰支结构，带横向销轴安装孔，这种安装方式允许油缸在工作过程中存在小角度的摆动，非常适合用在安装基座存在相对摆动的场景，比如工程机械的动臂驱动、翻转机构的动力输出、升降平台的支撑驱动，相比刚性法兰安装的油缸，铰支安装可以抵消安装误差带来的附加径向力，避免活塞杆承受侧向弯矩，大幅延长密封件与导向套的使用寿命。缸筒部分采用了无缝钢管精加工内孔的设计，内孔经过珩磨处理，表面粗糙度控制在合理范围内，既可以减少活塞密封的磨损，又能降低内泄漏，保证油缸的容积效率；活塞部分采用了组合密封结构，搭配导向环与耐磨环，既可以保证活塞与缸筒之间的密封性能，又能避免活塞直接与缸筒内壁接触产生金属摩擦，同时导向环可以承受一定的径向载荷，防止活塞在往复运动中出现偏磨。

　　活塞杆部分采用了表面镀硬铬处理，硬度高、耐磨性好，表面粗糙度低，可以减少杆密封的磨损，前端盖内集成了活塞杆导向套、杆密封、防尘圈，导向套采用耐磨铜合金或者复合材料制作，给活塞杆提供稳定的径向支撑，防尘圈可以刮除活塞杆表面附着的灰尘、铁屑等杂质，避免杂质进入油缸内部损坏密封件与缸筒内壁。从安装边界来看，这类拉杆油缸的外形尺寸遵循通用的系列化设计规范，缸筒外径、拉杆分布圆直径、活塞杆直径、行程长度都可以根据实际使用需求进行选型调整，前端铰接头的销轴孔尺寸与标准销轴规格匹配，不需要额外加工转接件就可以直接安装到设备上；油缸的进出油口分布在缸筒两端或者前后端盖上，油口尺寸匹配常规的液压管接头规格，接入液压系统的时候不需要额外改装油路。在实际选型应用中，这类油缸的额定工作压力通常覆盖中低压到中高压区间，可以满足大部分工业设备的推力需求，相比焊接式油缸，拉杆油缸的交付周期更短，配件通用性更强，后期维护成本更低；相比柱塞式油缸，双作用的结构可以实现双向液压驱动，不需要依靠外力回程，动作控制更灵活，既可以实现推力输出，也可以实现拉力输出，动作速度可以通过调节液压系统的流量进行精准控制，配合液压阀组还可以实现行程中间位置的停留、缓冲等功能。

　　在三维建模过程中，这类油缸的建模需要重点关注各个部件的配合公差：比如缸筒内孔与活塞的配合间隙、导向套与活塞杆的配合间隙、拉杆的预紧长度计算、铰接头的摆动角度范围，这些参数直接影响油缸装配后的实际使用性能，如果配合间隙过大，会导致内泄漏增大、传动效率降低，如果间隙过小，会导致运动卡滞、密封件过早磨损；同时建模时需要预留密封件的安装槽位，槽位的尺寸与形位公差要符合密封件的安装要求，否则会出现密封件挤入间隙、密封失效的问题。另外，这款油缸的结构设计充分考虑了工况适应性，比如在有粉尘、水汽的工况下，防尘圈的结构可以有效阻挡外界杂质进入油缸内部，在有侧向载荷的应用场景下，加长的导向套可以提供更好的支撑性能，减少活塞杆的弯曲变形，在频繁往复动作的工况下，组合密封的摩擦阻力小、使用寿命长，可以满足高频动作的使用需求。
