带齿轮传动结构的简易机械臂夹爪设计

这款夹爪结构的设计初衷，是面向轻载自动化分拣工位的末端执行需求，解决小规格工件抓取时结构冗余、传动链过长的问题，在3C电子小件分拣、实验室样本转运、轻工产品包装线上下料这类负载不超过1kg的场景中，过长的传动路径会带来回程误差累积，反而降低夹持定位精度，因此将齿轮传动结构与夹爪摆臂做一体化集成设计，从根源上缩短动力传递路径。

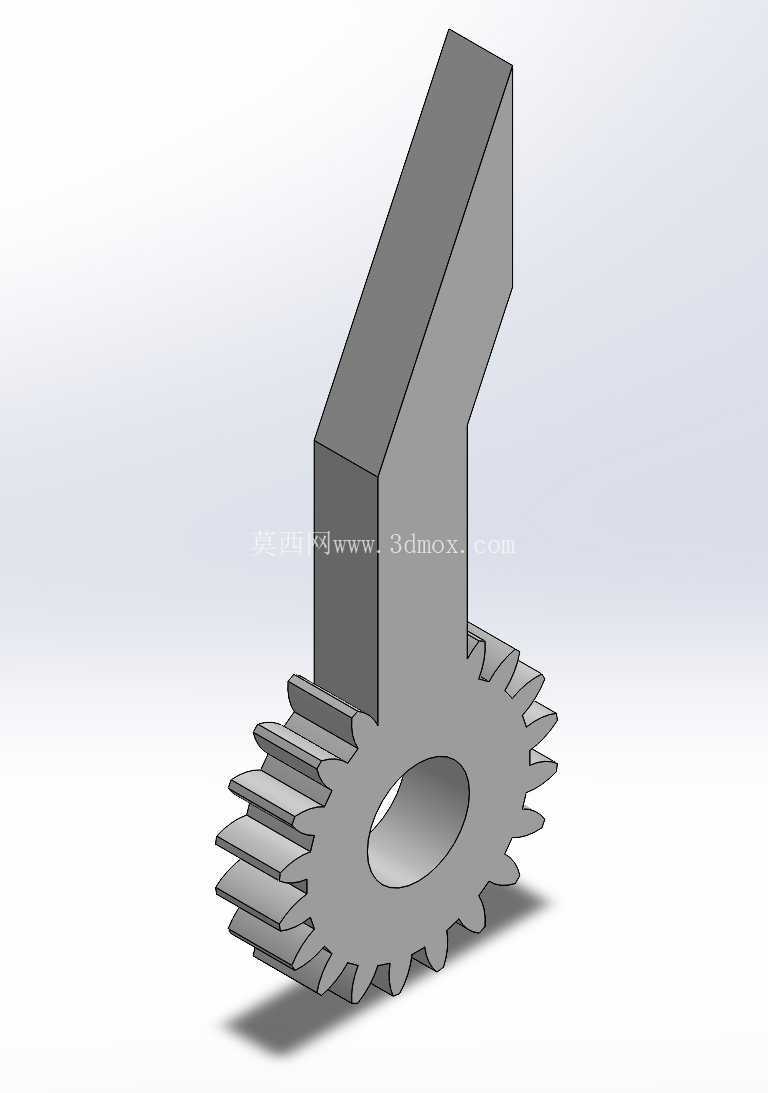

从结构功能来看，下部的扇形齿轮是整个夹爪的动力输入核心，中心的通孔为铰接安装位，使用时与夹爪基座的固定销轴配合，齿轮可绕销轴做定轴转动，齿轮上部延伸出的L型摆臂直接作为夹爪的夹持臂使用，不需要额外加装夹爪指件，减少了装配环节的累计公差。当动力源驱动齿轮转动时，摆臂会随齿轮同步绕铰接中心摆动，与对侧的对称夹爪配合即可实现开合动作，齿轮的啮合传动比固定，开合角度与动力输入的转角呈线性对应关系，不需要额外设置行程检测开关即可通过控制输入转角精准控制夹持开口大小，适配不同尺寸的小规格工件。

设计过程中优先考虑了安装边界的适配性，整个零件的轮廓在铰接中心的径向方向上，齿轮分度圆直径根据夹持行程需求设定，摆臂的垂直段长度与齿轮节圆半径匹配，保证夹持面的开合行程覆盖10-50mm的工件尺寸范围，摆臂的厚度与齿轮齿宽保持一致，既保证了夹持时的结构刚度，又不会出现局部应力集中的问题。齿形参数选用标准渐开线圆柱直齿，压力角取通用的20度，模数根据负载扭矩计算选定，保证啮合时的齿面接触强度和齿根弯曲强度满足1.5倍安全系数要求，即使出现夹持时的瞬时冲击负载，也不会出现断齿或塑性变形问题。

在实际应用场景中，这类一体化夹爪零件不需要复杂的装配工序，齿轮与摆臂为一体式结构，仅需要与对侧夹爪、驱动齿轮、复位弹簧配合即可组成完整的夹爪模组，整体模组的厚度可以控制在20mm以内，能够安装在空间狭窄的自动化设备内部，比如桌面型分拣机器人的末端、小型流水线的侧装 pick 位，不会与周边的工装、输送线结构产生运动干涉。夹持面的平面设计可以根据需求粘贴防滑橡胶垫，针对光滑表面的塑料件、玻璃件抓取时，不需要额外加工夹持面的纹理，通过加装防滑垫即可获得足够的夹持摩擦力，避免工件脱落。

从结构可靠性角度出发，一体式结构消除了夹爪臂与传动齿轮连接位置的松动风险，传统分体式夹爪需要通过螺丝或键连接传动齿轮和夹爪臂，长时间往复摆动后容易出现连接松动、键槽磨损的问题，导致夹持精度下降甚至夹爪脱落，一体式结构完全规避了这类故障点，日常维护仅需要定期在齿轮啮合位置添加润滑脂，检查铰接孔的磨损情况即可，维护成本远低于分体式结构。铰接孔的设计预留了轴承安装位，高频率往复运动的工况下可以加装微型滑动轴承或滚针轴承，降低铰接位置的磨损速度，延长零件的使用寿命，低速低频率工况下也可以直接使用销轴与孔的间隙配合，降低整体制造成本，适配不同成本预算的设备需求。

设计时还考虑了加工工艺性，整个零件除了中心铰接孔、齿形轮廓外，其余轮廓均为平面和直面结构，不管是采用机加工方式直接铣削成型，还是采用开模注塑、粉末冶金的方式批量生产，都具备良好的工艺性，不需要复杂的工装夹具即可完成加工，批量生产时的成本控制优势明显，适合在大批量应用的轻工自动化设备中推广使用。摆臂的末端位置预留了拓展安装孔位，可以根据实际抓取需求加装不同形状的夹指，比如针对圆柱形工件加装V型夹指，针对异形工件定制仿形夹指，不需要改动主体结构即可适配多种工件的抓取需求，拓展了结构的适用范围。
