手机夹持三轴万向调节支架结构设计

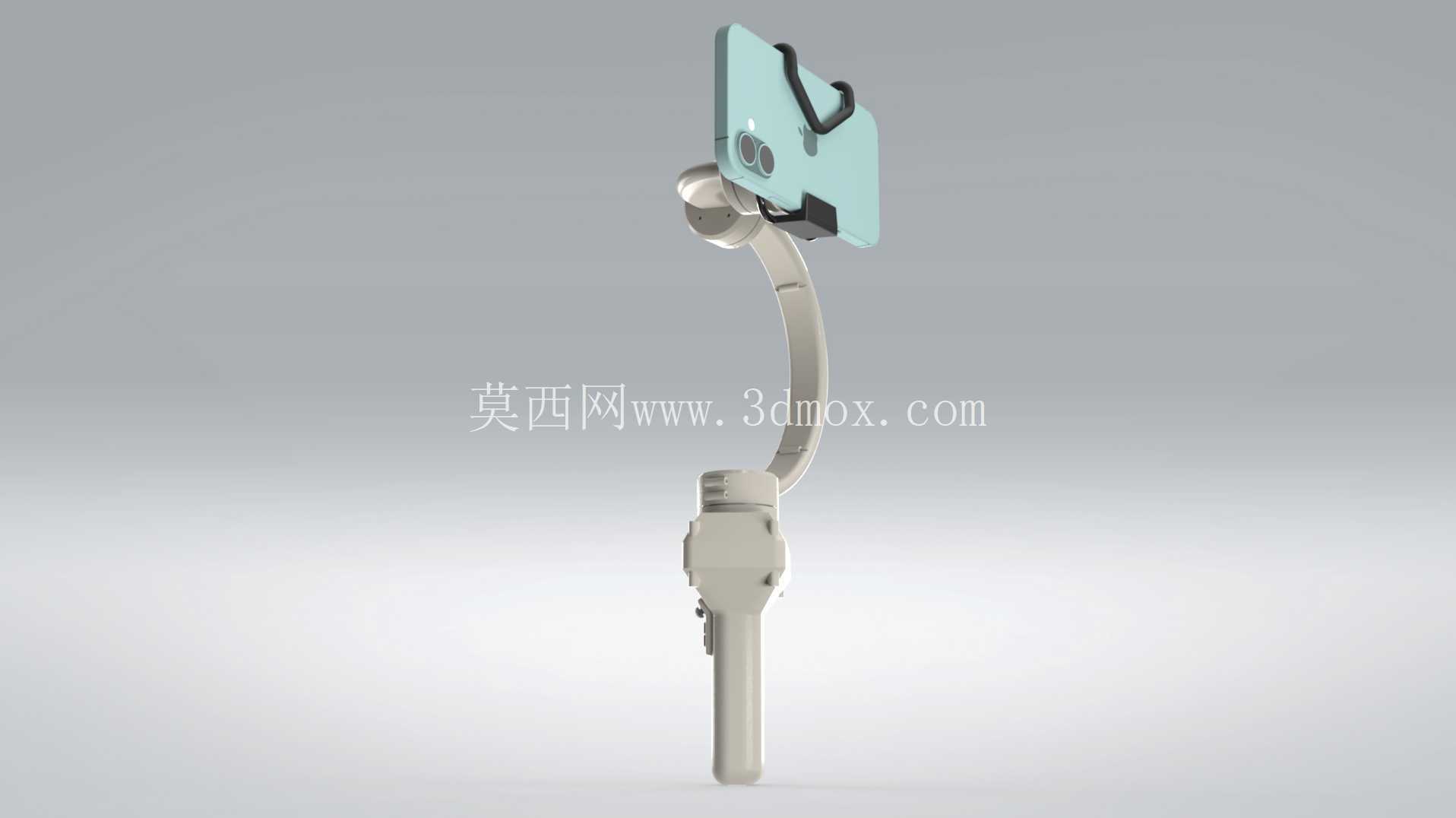

　　这款三轴万向调节支架的核心应用场景覆盖桌面内容创作、移动设备固定拍摄、车载导航辅助、工业检测工位设备夹持等多个领域，日常使用中可承担手机、小型平板等轻薄数码设备的固定支撑需求，解决手持拍摄抖动、长时间握持疲劳、固定视角无法灵活调整的实际痛点。从功能实现逻辑来看，三个相互垂直的旋转轴构成了完整的空间角度调节体系，每个转轴都预留了阻尼调节结构的安装位，可根据搭载设备的重量调整转轴阻尼力度，既保证角度调整时的顺滑手感，又能在调整到目标角度后实现无额外锁止的位置保持，避免使用过程中出现设备下垂、角度偏移的问题。

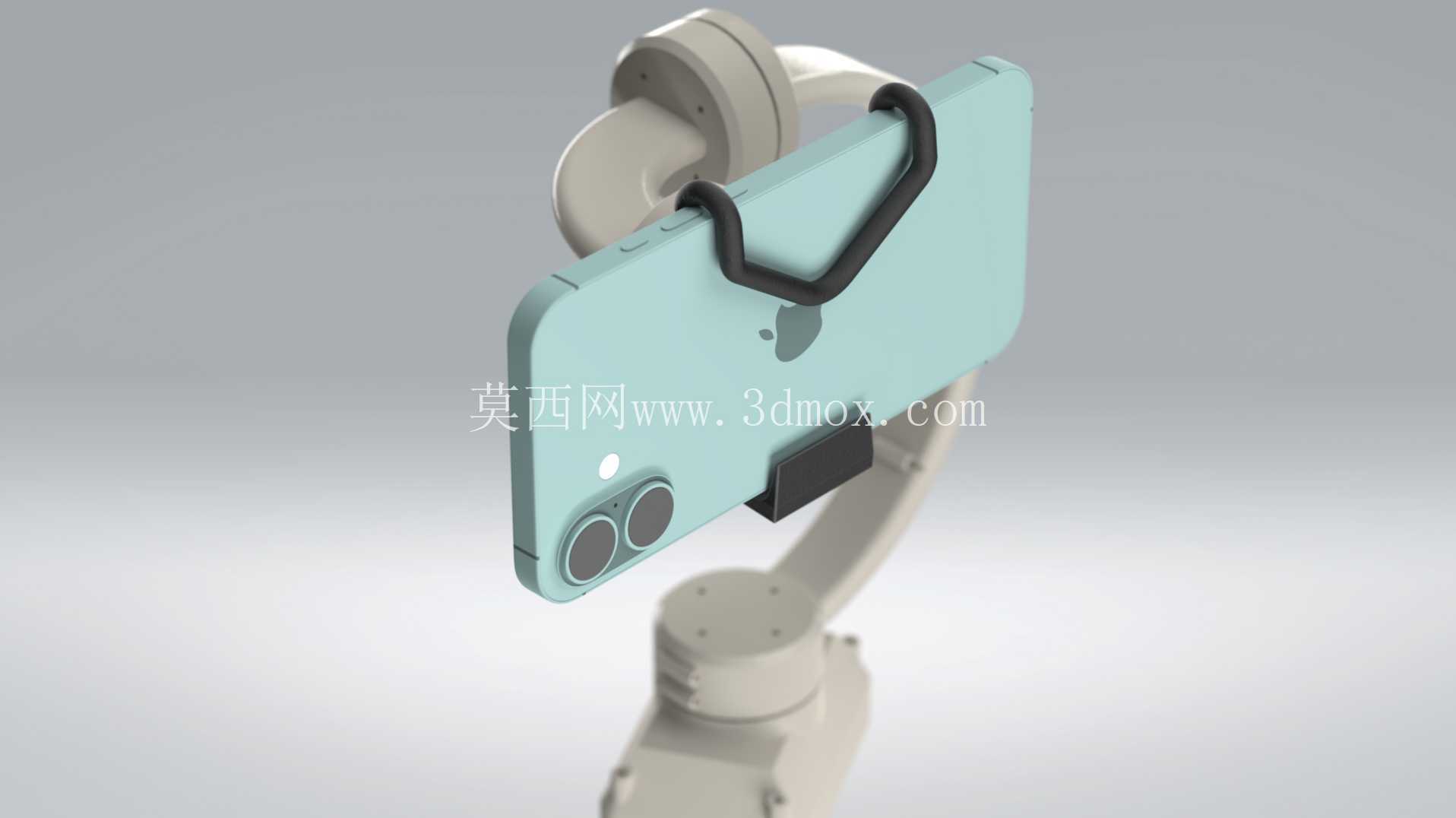

　　夹持端采用弹性开合结构设计，接触数码设备的位置预留了软质缓冲垫的安装槽，可避免夹持过程中刮伤设备外壳，夹持宽度可覆盖常规4.7到6.7英寸的主流手机尺寸，夹持力经过结构校核，在常规颠簸、小幅度碰撞场景下不会出现设备脱落的情况。设计过程中优先考虑了结构紧凑性，整个支架的底座安装边界控制在直径80mm的圆形区域内，可适配桌面夹装、墙面粘贴、车载出风口卡扣等多种安装方式，整体展开后最大回转半径不超过180mm，不会占用过多的使用空间，即使在狭小的桌面工位上也能灵活布置。

　　整个装配体的零件拆分充分考虑了面向制造的设计要求，所有结构件都采用常规注塑或钣金加工工艺即可实现量产，没有特殊的异形结构或超高精度加工要求，零件之间的连接采用标准螺丝与卡扣配合的方式，装配流程简单，不需要专用工装即可完成整机组装，后期维护更换零件也十分便捷。转轴部分的结构设计做了磨损余量预留，长期反复旋转调节后，可通过调整转轴处的压紧螺丝补偿磨损产生的间隙，延长整个支架的使用寿命。夹持臂的弯折角度经过反复校核，当设备安装到位后，不会遮挡手机的摄像头、按键以及充电接口，在支架固定状态下可正常进行充电、外接音频线、拍摄操作等使用行为，不需要反复拆装设备。

　　底座部分预留了通用1/4英寸螺丝孔位，除了配套的固定底座外，还可兼容相机三脚架、桌面悬臂支架等常规摄影配件，拓展更多的使用场景。整个结构的受力路径经过优化，设备重量通过夹持臂传递到三个转轴，再通过转轴传导到底座安装面，每个受力节点的结构强度都做了对应的加强处理，在搭载最大重量250g的设备时，整体结构形变量控制在0.2mm以内，不会出现明显的结构晃动。在细节处理上，所有外露的结构边缘都做了R2以上的圆角处理，避免使用过程中划伤用户手部，转轴处的接缝控制在0.1mm以内，既保证转动灵活，又不会出现夹手的风险。
