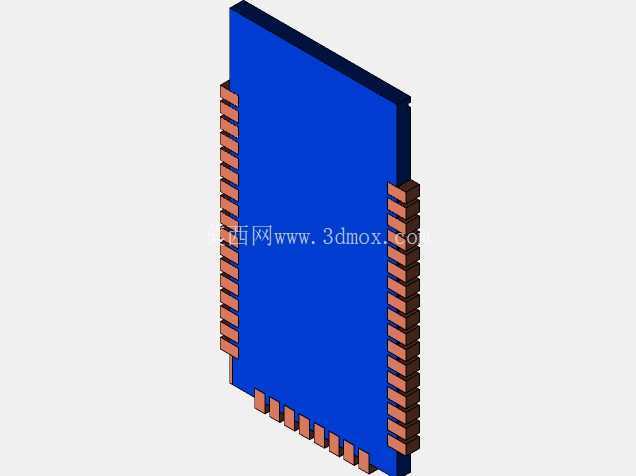

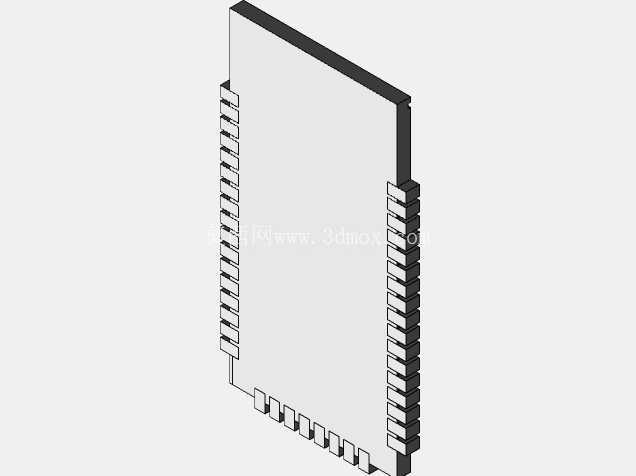

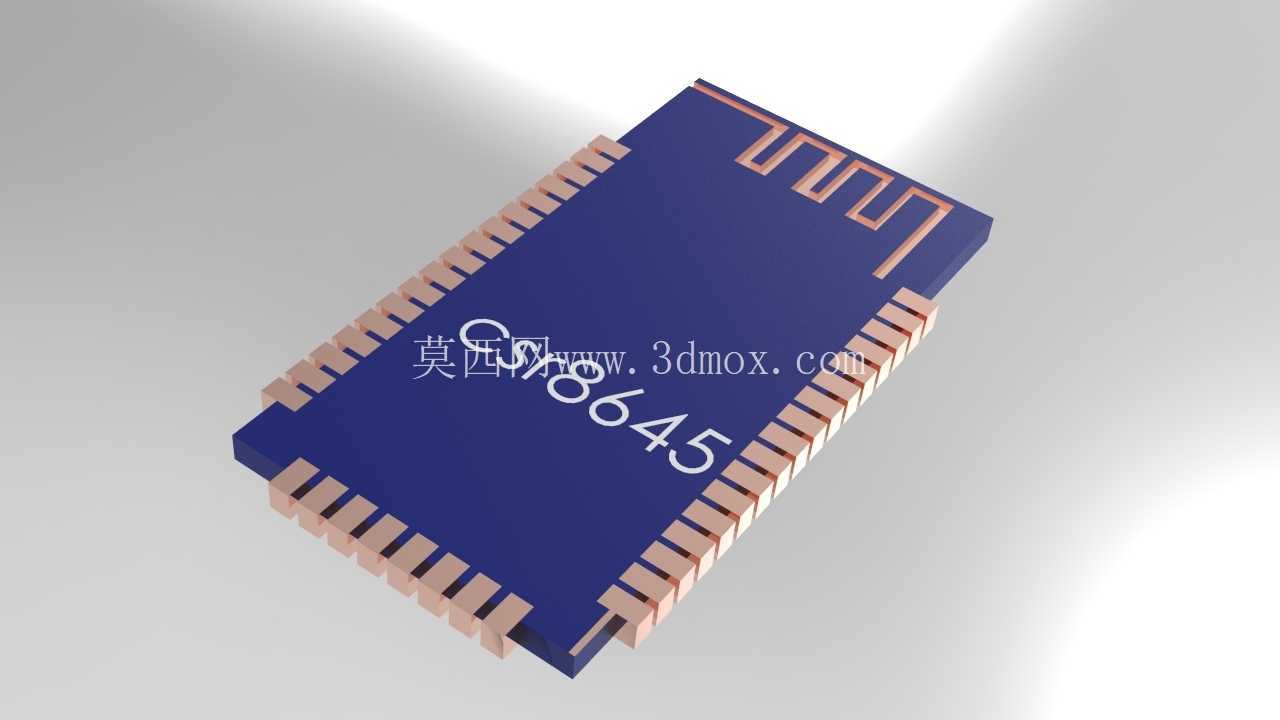

在消费类音频设备、车载蓝牙终端、智能家居控制节点的硬件开发流程中,核心通讯模组的三维封装建模是结构设计环节的关键前置工作,CSR8645作为成熟的蓝牙音频解决方案芯片,其对应的贴片模组结构直接决定了PCB布局的空间利用率、SMT产线的贴装良率以及终端产品的结构堆叠合理性。本次建模围绕该模组的实际量产形态展开,完全还原其贴片式封装的物理特征,模组主体采用深蓝色阻焊层基材,表面丝印清晰标注芯片型号,两侧对称排布半孔式镀金焊盘,这类焊盘设计主要适配回流焊工艺,焊接后焊盘与PCB板面形成可靠的半金属化连接,相比传统直插焊盘能大幅压缩模组占用的板面空间,同时提升高频信号传输的稳定性。
从设计思路来看,建模过程中优先保证安装边界的尺寸精度,模组本体的长宽厚参数严格参照量产规格书的公差范围设定,两侧焊盘的间距、单个焊盘的长宽尺寸、焊盘与模组边缘的安全距离都做了精准还原,避免结构设计阶段出现干涉问题——很多初级工程师在做整机堆叠时容易忽略模组焊盘的爬锡空间,导致贴装后焊锡溢出与周边元件短路,本次建模特意将焊盘外侧的工艺安全边界做了显性化呈现,方便布局时预留足够的电气间隙。模组顶部的PCB走线区域也做了写实还原,边缘的蛇形走线是蓝牙射频天线的匹配线路,这部分的结构高度与模组本体保持齐平,不会额外占用Z向空间,在做壳体设计时,只要保证模组上方0.3mm以上的净空即可,无需额外做避让槽。
从实际应用场景出发,这类蓝牙模组常被嵌入到小型化音频产品中,比如TWS耳机充电仓的主控板、便携蓝牙音箱的核心通讯板、车载蓝牙免提模块等,不同场景下对模组的安装姿态有不同要求:水平贴装是最常规的应用方式,适配绝大多数平面PCB布局;部分空间受限的场景会采用侧边贴装的方式,这就要求模型准确还原模组侧边的轮廓精度,避免与壳体侧壁产生结构干涉。建模时还考虑了模组的生产工艺细节,比如基材的边角做了微小的倒角处理,避免PCB分板时产生毛刺影响贴装精度,焊盘表面的镀金层厚度在视觉呈现上做了区分,方便结构工程师快速识别焊接区域。在做整机结构匹配时,需要注意模组下方的PCB区域不能布置过高的元件,因为该模组采用贴片安装,底部与PCB板面的间隙极小,若布置超过0.2mm高度的元件会导致模组贴装不平,引发虚焊问题,模型中特意将模组底部的安装基准面做了明确标识,方便设计时核对下方空间的元件高度。另外,模组顶部的丝印位置也做了精准还原,产线SMT贴装时会通过识别丝印位置来确认模组的贴装方向,反向贴装会直接导致模组功能失效,这部分细节的还原能帮助结构工程师在做PCB布局协同的时候,提前确认丝印方向与结构限位的匹配性,避免出现生产时的方向识别错误。
从功能特性对应的结构设计来看,该模组的射频性能与周边的金属件距离直接相关,建模时将射频走线所在的模组边缘做了特殊标注,提醒设计时该侧距离金属壳体、电池等金属部件至少保持2mm以上的净空,避免屏蔽蓝牙信号影响传输距离。很多工程师在做结构堆叠时只关注物理尺寸的干涉,忽略射频部分的空间要求,最终导致产品量产时蓝牙连接稳定性差,这类问题在建模阶段就通过结构标识提前规避,能大幅减少后期的改模次数。整个模型的所有特征都围绕实际量产需求构建,没有冗余的装饰性结构,每一处轮廓、每一个尺寸边界都对应实际生产中的工艺要求与安装要求,不管是用来做PCB布局的结构占位,还是做整机的虚拟装配验证,都能完全匹配真实物料的物理特性,帮助设计人员在开发阶段就排查出潜在的结构干涉、工艺适配、空间不足等问题,缩短产品的开发周期,降低打样阶段的试错成本。
- 全部评论(0)
- 模板大小: 1.46 MB
- 售价:5金币
- 下载次数: 64
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 通讯工具类
